Android——View、ViewGroup事件（Touch事件）處理機制總結

Android中的事件

Touch事件，四種狀態：

ACTION_DOWN ——> 表示按下了屏幕，一個事件必然從ACTION_DOWN開始
ACTION_MOVE ——> 表示移動手勢
ACTION_UP ——> 表示離開屏幕
ACTION_CANCEL ——> 表示取消手勢，一般由程序產生，不會由用戶產生

一個ACTION_DOWN， n個ACTION_MOVE，1個ACTION_UP，就構成了Android中眾多的事件。

Android中的事件onClick, onScroll, onFling等等，都是由許多個Touch組成的。

一個原則，所有的touch事件都是從父容器開始向下傳遞的，呈U字形。



View事件處理機制核心代碼

Android中諸如ImageView、textView、Button等控件都沒有重寫View的dispatchTouchEvent方法，所以View的事件處理機制對這些控件都有效。



View.java（基於android2.3.3)：

    public boolean dispatchTouchEvent(MotionEvent event) {//返回true,表示該View內部消化掉了所有事件。返回false，表示View內部只處理了ACTION_DOWN事件，事件繼續傳遞，向上級View(ViewGroup)傳遞。
	...
            if (li != null && li.mOnTouchListener != null && (mViewFlags & ENABLED_MASK) == ENABLED
                    && li.mOnTouchListener.onTouch(this, event)) {//此處的onTouch方式就是回調的我們注冊OnTouchListener時重寫的onTouch()方法
                return true;
            }

            if (onTouchEvent(event)) {// onTouchEvent參考下面源碼
                return true;
            }
        ...
    }



    public boolean onTouchEvent(MotionEvent event) {
        ...

        // 當前onTouch的組件必須是可點擊的比如Button，ImageButton等等，此處CLICKABLE為true，才會進入if方法，最後返回true。
	// 如果是ImageView、TexitView這些默認為不可點擊的View,此處CLICKABLE為false，最後返回false。當然會有特殊情況，如果給這些View設置了onClick監聽器，此處CLICKABLE也將為true，參考下面源碼
        if (((viewFlags & CLICKABLE) == CLICKABLE ||
                (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE)) {
            switch (event.getAction()) {
                case MotionEvent.ACTION_UP:
                    ...
                                if (!post(mPerformClick)) {
                                    performClick();// 實際就是回調了我們注冊的OnClickListener中重新的onClick()方法，源碼下面源碼
                                }
                     ...
                    break;

                case MotionEvent.ACTION_DOWN:
                   ...
                    break;

                case MotionEvent.ACTION_CANCEL:
                    ...
                    break;

                case MotionEvent.ACTION_MOVE:
                   ...
                    break;
            }
            return true;
        }

        return false;
    }





    public void setOnClickListener(OnClickListener l) {
        if (!isClickable()) {
            setClickable(true);
        }
        getListenerInfo().mOnClickListener = l;
    }





    public boolean performClick() {
        ...

        if (li != null && li.mOnClickListener != null) {
            ...
            li.mOnClickListener.onClick(this);
            return true;
        }

        return false;
    }

總結：

只有我們注冊OnTouchListener時重寫的onTouch()方法中返回false ——> 執行onTouchEvent方法 ——> 導致onClick()回調方法執行

onTouch()方法返回true ——> onTouchEvent方法不執行 ——> 導致onClick()回調方法不會執行



ViewGroup事件處理機制核心代碼

Android中諸如LinearLayout等的五大布局控件，都是繼承自ViewGroup，而ViewGroup本身是繼承自View，所以ViewGroup的事件處理機制對這些控件都有效。



ViewGroup.java（基於android2.3.3)：

@Override
public boolean dispatchTouchEvent(MotionEvent ev) {

	...

	if (action == MotionEvent.ACTION_DOWN) {
		if (mMotionTarget != null) {
			mMotionTarget = null;
		}
		//onInterceptTouchEvent返回false，說明向下傳遞
		//onInterceptTouchEvent返回true，說明攔截
		if (disallowIntercept || !onInterceptTouchEvent(ev)) {

			...
			// 偽代碼如下：
			//1，找到當前控件子控件
			//2，判斷當前touch的點的坐標(x，y)在哪個子控件的矩形區域內
			//3，判斷當前子控件是viewgroup的子類對象，還是view的子類對象
				//3.1  如果是viewgroup的子類： 調用其dispatchTouchEvent方法，上述操作再來一遍
				//3.2  view 嘗試讓當前view去處理這個事件(
				             true，dispatchTouchEvent方法結束，並且返回true
				             false，dispatchTouchEvent繼續向下執行)

			...

		}
	}

	...

	 target = mMotionTarget
	//target一定是null
	if (target == null) {

		...

		//調用當前viewgroup的父View的處理事件的方法
		return super.dispatchTouchEvent(ev);
	}

   ...

}



    public boolean onInterceptTouchEvent(MotionEvent ev) {
        return false;// 默認返回false
    }



總結：

1、dispatchTouchEvent作用：決定事件是否由onInterceptTouchEvent來攔截處理。

返回super.dispatchTouchEvent時，由onInterceptTouchEvent來決定事件的流向
返回false時，會繼續分發事件，自己內部只處理了ACTION_DOWN
返回true時，不會繼續分發事件，自己內部處理了所有事件（ACTION_DOWN,ACTION_MOVE,ACTION_UP）

2、onInterceptTouchEvent作用：攔截事件，用來決定事件是否傳向子View

返回true時，攔截後交給自己的onTouchEvent處理
返回false時，攔截後交給子View來處理

3、onTouchEvent作用：事件最終到達這個方法

返回true時，內部處理所有的事件，換句話說，後續事件將繼續傳遞給該view的onTouchEvent()處理
返回false時，事件會向上傳遞，由onToucEvent來接受，如果最上面View中的onTouchEvent也返回false的話，那麼事件就會消失



綜合案例分析

以下摘自：http://www.longdw.com/android-onintercepttouchevent-ontouchevent/

源碼：

public class MainActivity extends Activity {
	Group1 group1;
	Group2 group2;
	MyTextView myTv;

	/** Called when the activity is first created. */
	@Override
	public void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);


		//--group1
		//----|
		//-------group2
		//---------|
		//------------myTv

		group1 = new Group1(this);
		group2 = new Group2(this);
		myTv = new MyTextView(this);
		group2.addView(myTv, new LayoutParams(LayoutParams.FILL_PARENT,
				LayoutParams.FILL_PARENT));
		group1.addView(group2, new LayoutParams(LayoutParams.FILL_PARENT,
				LayoutParams.FILL_PARENT));
		setContentView(group1);
	}
}



public class Group1 extends FrameLayout {

	public Group1(Context context) {
		super(context);
		// TODO Auto-generated constructor stub
	}

	@Override
	public boolean onInterceptTouchEvent(MotionEvent ev) {
		// TODO Auto-generated method stub
		Log.d(Constant.LOGCAT, Group1 onInterceptTouchEvent觸發事件：+Constant.getActionTAG(ev.getAction()));
		return false;
	}

	@Override
	public boolean onTouchEvent(MotionEvent event) {
		// TODO Auto-generated method stub
		Log.d(Constant.LOGCAT, Group1 onTouchEvent觸發事件：+Constant.getActionTAG(event.getAction()));
		return false;
	}
}



public class Group2 extends FrameLayout {

	public Group2(Context context) {
		super(context);
		// TODO Auto-generated constructor stub
	}

	@Override
	public boolean onInterceptTouchEvent(MotionEvent ev) {
		// TODO Auto-generated method stub
		Log.d(Constant.LOGCAT, Group2 onInterceptTouchEvent觸發事件：+Constant.getActionTAG(ev.getAction()));
		return false;
	}

	@Override
	public boolean onTouchEvent(MotionEvent event) {
		// TODO Auto-generated method stub
		Log.d(Constant.LOGCAT, Group2 onTouchEvent觸發事件：+Constant.getActionTAG(event.getAction()));
		return false;
	}
}



public class MyTextView extends TextView {

	public MyTextView(Context context) {
		super(context);
		this.setGravity(Gravity.CENTER);
		this.setText(點擊我！);
		// TODO Auto-generated constructor stub
	}

	@Override
	public boolean onTouchEvent(MotionEvent event) {
		// TODO Auto-generated method stub
		Log.d(Constant.LOGCAT, MyTextView onTouchEvent觸發事件：+Constant.getActionTAG(event.getAction()));
		return false;
	}
}





public class Constant {
	public static final String LOGCAT = logcat;

	public static String getActionTAG(int action) {
		switch (action) {
		case 0:
			return ACTION_DOWN;
		case 1:
			return ACTION_UP;
		case 2:
			return ACTION_MOVE;
		default:
			return NULL;
		}
	}
}



分別重寫Group1和Group2的onInterceptTouchEvent和onTouchEvent方法，重寫MyTextView的onTouchEvent方法，最終得到的控件層次結構如下：



1.在默認返回值情況下logcat輸出如下：

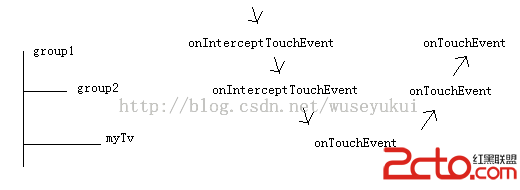

測試後可知默認情況下和所有方法返回值為false的結果一致，down事件的捕獲順序onInterceptTouchEvent先於onTouchEvent，由於onTouchEvent返回值為false，down事件沒被消化，後續的move和up事件沒有出現，同時逆序返回到父控件的onTouchEvent方法來捕獲，如下圖所示：

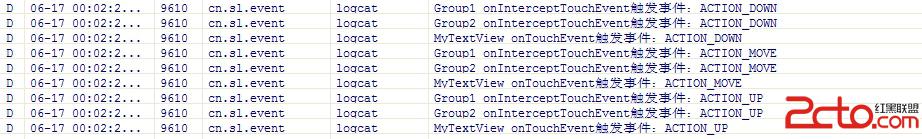

2.所有onTouchEvent返回值為true情況下logcat輸出如下：

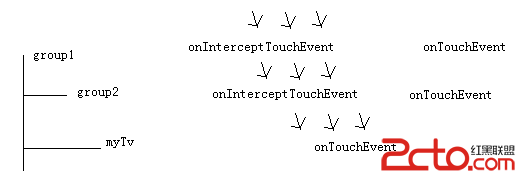

輸出結果可以看出子控件MyTextView消化了down事件，後續的move和up事件正常捕獲，由於down事件被消化，上層的onTouchEvent方法不執行，如下圖所示：（三箭頭分別指down、move、up事件）

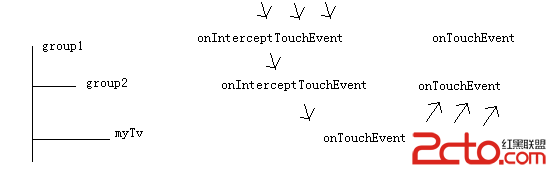

既然如此，如果MyTextView中onTouchEvent方法返回為false，而group1和group2的onTouchEvent方法返回true的結果自然也就如下圖的順序了：

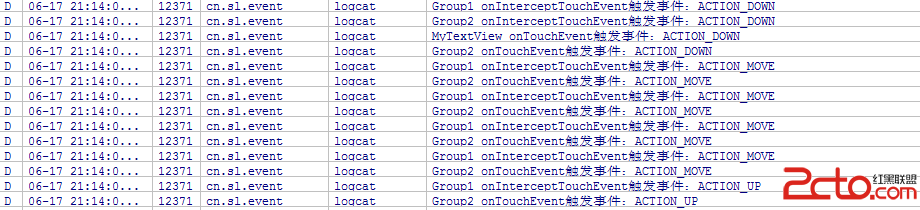

測試輸出結果證明了這一猜測順序：

注意：可能有人對這種情況比較疑惑，ACTION_DOWN還好理解，但是ACTION_MOVE為什麼沒有經歷myTv，而且ACTION_MOVE只經歷了group1的onInterceptTouchEvent和group2的onTouchEvent而沒有經歷group2的onInterceptTouchEvent？我開始也費解，後來想想也是，大家對比第1條，由於onTouchEvent返回了false而沒有消耗down事件導致後續的move和up都沒有出現，這裡也是一樣由於myTv中onTouchEvent返回了false也就是說沒有消耗down事件，那麼後面的move和up也都不會出在這個view裡面，但是group2截獲到了down事件，但後來的move為什麼group2中的onInterceptTouchEvent沒有執行到呢，原因大家不要忘記了onInterceptTouchEvent的初衷是什麼，返回false是讓它的子view或viewgroup類處理，而group2的子控件顯然是myTv而myTv的onTouchEvent返回了false也就是接收不到後續的move和up事件，也就沒必要經過onInterceptTouchEvent來繼續分發了（因為分發了也還是接收不到），經過group2的onTouchEvent因為它返回的是true，截獲了事件並且消耗了事件。



3.當某個GroupView中的onInterceptTouchEvent方法返回值為true情況下logcat輸出如下（如group2）：

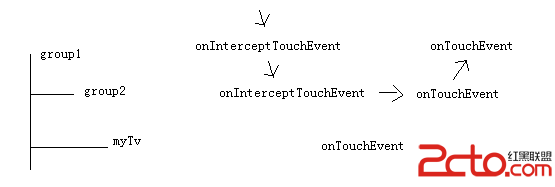

如果在該方法返回值中返回true，那麼子控件將獲取不到任何點擊事件，轉而向自身的onTouchEvent方法轉發，如下圖所示：

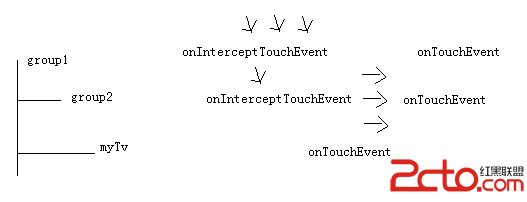

如果onTouchEvent方法返回值都為true，那麼根據規律結果就如下圖順序觸發：

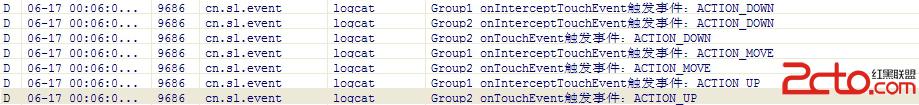

最後logcat的結果證實了這一猜測：







??
