《Android 4.4 KitKat NotificationManagerService使用詳解與原理分析(一)__使用詳解》
在上一篇文章《Android 4.4 KitKat NotificationManagerService使用詳解與原理分析(一)__使用詳解》中詳細介紹了NotificationListenerService的使用方法，以及在使用過程中遇到的問題和規避方案。本文主要分析NotificationListenerService實現原理，以及詳細分析在上一篇文章中提到的相關問題和產生的根本原因。在原理分析前，先看看NotificationListenerService涉及到的類以及基本作用，如圖1所示：

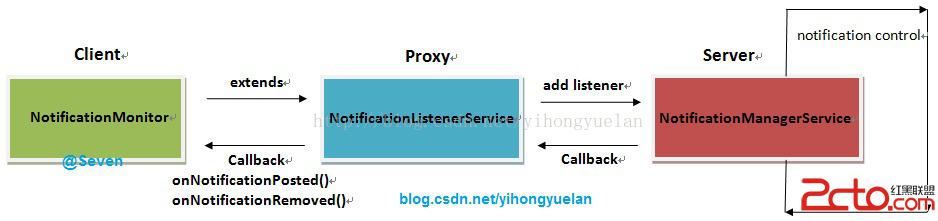

圖 1 NLS注冊及回調過程
通過圖1可以看到，整個通知狀態獲取分為三部分：
①. 監聽器注冊；新建一個類NotificationMonitor繼承自NotificationListenerService。
②. 系統通知管理；系統通知管理由NotificationManagerService負責。
③. 通知狀態回調；當系統通知狀態改變之後，NotificationManagerService會通知NotificationListenerService，最後再由NotificationListenerService通知其所有子類。
在整個系統中，通知管理是由NotificationManagerService完成的，NotificationListenerService只是在通知改變時，會獲得相應的通知消息，這些消息最終會回調到NotificationListenerService的所有子類中。
NotificationListenerService雖然繼承自Service，但系統中實際上啟動的是其子類，為了表述方便，後文統一使用NotificationListenerService啟動來指代。其子類的啟動有三個途徑，分別是：開機啟動、接收PACKAGE相關廣播(安裝、卸載等)啟動、SettingsProvider數據變更啟動。
既然NotificationListenerService是一個service，那其子類啟動方式自然就是bindService或者startService，在SourceCode/frameworks/base/services/java/com/android/server/NotificationManagerService.java中可以找到，實際上NotificationListenerService的啟動是通過bindServiceAsUser來實現的，而bindServiceAsUser與bindService作用一致。
因為NotificationListenerService最終是在NotificationManagerService中啟動的，因此當系統在開機第一次啟動時，會進行NotificationManagerService初始化，之後會調用其SystemReady方法，繼而調用rebindListenerServices以及registerListenerService()，最後使用bindServiceAsUser實現NotificationListenerService的啟動。rebindListenerServices代碼如下：
void rebindListenerServices() {
final int currentUser = ActivityManager.getCurrentUser();
//獲取系統中哪些應用開啟了Notification access
String flat = Settings.Secure.getStringForUser(
mContext.getContentResolver(),
Settings.Secure.ENABLED_NOTIFICATION_LISTENERS,
currentUser);
NotificationListenerInfo[] toRemove = new NotificationListenerInfo[mListeners.size()];
final ArrayList toAdd;
synchronized (mNotificationList) {
// unbind and remove all existing listeners
toRemove = mListeners.toArray(toRemove);
toAdd = new ArrayList();
final HashSet newEnabled = new HashSet();
final HashSet newPackages = new HashSet();
// decode the list of components
if (flat != null) {
String[] components = flat.split(ENABLED_NOTIFICATION_LISTENERS_SEPARATOR);
for (int i=0; i在該方法中將獲取系統中所有NotificationListenerService，並進行registerListenerService操作，代碼如下：private void registerListenerService(final ComponentName name, final int userid) {
//... ...省略
Intent intent = new Intent(NotificationListenerService.SERVICE_INTERFACE);
intent.setComponent(name);
intent.putExtra(Intent.EXTRA_CLIENT_LABEL,
R.string.notification_listener_binding_label);
intent.putExtra(Intent.EXTRA_CLIENT_INTENT, PendingIntent.getActivity(
mContext, 0, new Intent(Settings.ACTION_NOTIFICATION_LISTENER_SETTINGS), 0));
try {
if (DBG) Slog.v(TAG, binding: + intent);
//使用bindService啟動NotificationListenerService
if (!mContext.bindServiceAsUser(intent,
new ServiceConnection() {
INotificationListener mListener;
@Override
public void onServiceConnected(ComponentName name, IBinder service) {
synchronized (mNotificationList) {
mServicesBinding.remove(servicesBindingTag);
try {
mListener = INotificationListener.Stub.asInterface(service);
NotificationListenerInfo info = new NotificationListenerInfo(
mListener, name, userid, this);
service.linkToDeath(info, 0);
//service啟動成功之後將相關信息添加到mListeners列表中，後續通過該列表觸發回調
mListeners.add(info);
} catch (RemoteException e) {
// already dead
}
}
}
@Override
public void onServiceDisconnected(ComponentName name) {
Slog.v(TAG, notification listener connection lost: + name);
}
},
Context.BIND_AUTO_CREATE,
new UserHandle(userid)))
//... ...省略
}
}
整個啟動流程如圖2所示：

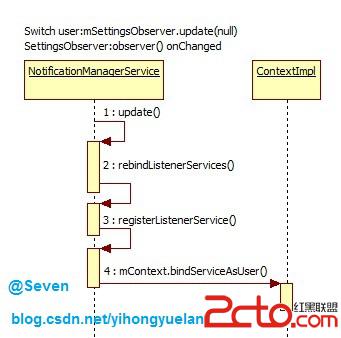

圖 2 NLS開機啟動時序圖
廣播啟動
當系統安裝或者卸載應用的時候，也會觸發NotificationListenerService的啟動。當一個使用NotificationListenerService的應用被卸載掉後，需要在Notification access界面清除相應的選項，或者當多用戶切換時，也會更新NotificationListenerService的狀態。在NotificationManagerService中監聽了以下廣播：
Intent.ACTION_PACKAGE_ADDED
Intent.ACTION_PACKAGE_REMOVED
Intent.ACTION_PACKAGE_RESTARTED
Intent.ACTION_PACKAGE_CHANGED
Intent.ACTION_QUERY_PACKAGE_RESTART
Intent.ACTION_USER_SWITCHED
這些廣播在應用變更時由系統發出，比如安裝、卸載、覆蓋安裝應用等等。當NotificationManagerService接收這些廣播後編會調用rebindListenerServices，之後的流程就與前面一樣。啟動流程如下：

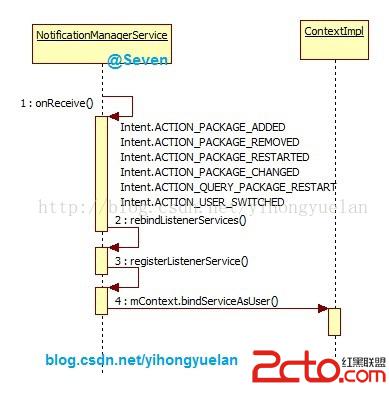

圖 3 NLS廣播啟動
數據庫變更啟動
在NotificationManagerService中使用了ContentObserver監聽SettingsProvider數據庫變化，當Notification access有更新時，會更新NotificationListenerService的狀態。例如，當用戶進入Notification access界面，手動開啟或關閉相關應用的Notification access權限時便會觸發這種啟動方式。當數據庫中NotificationListenerService關聯的信息改變後，會觸發ContentObserver的onChange方法，繼而調用update方法更新系統中NotificationListenerService的服務狀態，最後調用到rebindListenerServices中。整個流程如下：
圖 4 NLS數據庫變更啟動
NotificationListenerService啟動小結
在系統中實際上運行的是NotificationListenerService的子類，這些子類的啟動方式分為三種：開機啟動時NotificationManagerService初始化回調；接收相關廣播後執行；數據庫變更後執行。這些啟動方式歸根到底還是bindService的操作。
NotificationListenerService調用流程
前面提到了NotificationListenerService的啟動流程，當啟動完成之後就是調用，整個調用流程分為兩種情況，即：新增通知和刪除通知。
新增通知
當系統收到新的通知消息時，會調用NotificationManager的notify方法用以發起系統通知，在notify方法中則調用關鍵方法enqueueNotificationWithTag：
service.enqueueNotificationWithTag(......)
這裡的service是INotificationManager的對象，而NotificationManagerService繼承自INotificationManager.Stub。也就是說NotificationManager與NotificationManagerService實際上就是client與server的關系，這裡的service最終是NotificationManagerService的對象。這裡便會跳轉到NotificationManagerService的enqueueNotificationWithTag方法中，實際調用的是enqueueNotificationInternal方法。在該方法中就涉及到Notification的組裝，之後調用關鍵方法notifyPostedLocked()：
private void notifyPostedLocked(NotificationRecord n) {
final StatusBarNotification sbn = n.sbn.clone();
//這裡觸發mListeners中所有的NotificationListenerInfo回調
for (final NotificationListenerInfo info : mListeners) {
mHandler.post(new Runnable() {
@Override
public void run() {
info.notifyPostedIfUserMatch(sbn);
}});
}
}
到這裡就開始准備回調了，因為前面通知已經組裝完畢准備顯示到狀態欄了，之後就需要將相關的通知消息告訴所有監聽者。繼續看到notifyPostedIfUserMatch方法：
public void notifyPostedIfUserMatch(StatusBarNotification sbn) {
//... ...省略
try {
listener.onNotificationPosted(sbn);
} catch (RemoteException ex) {
Log.e(TAG, unable to notify listener (posted): + listener, ex);
}
}
上面的listener對象是NotificationListenerInfo類的全局變量，那是在哪裡賦值的呢？還記得前面注冊NotificationListenerService的時候bindServiceAsUser，其中new了一個ServiceConnection對象，並在其onServiceConnected方法中有如下代碼：
public void onServiceConnected(ComponentName name, IBinder service) {
synchronized (mNotificationList) {
mServicesBinding.remove(servicesBindingTag);
try {
//mListener就是NotificationListenerService子類的對象
//service是INotificationListenerWrapper的對象，INotificationListenerWrapper
//繼承自INotificationListener.Stub，是NotificationListenerService的內部類
mListener = INotificationListener.Stub.asInterface(service);
//使用mListener對象生成對應的NotificationListenerInfo對象
NotificationListenerInfo info = new NotificationListenerInfo(
mListener, name, userid, this);
service.linkToDeath(info, 0);
mListeners.add(info);
} catch (RemoteException e) {
// already dead
}
}
}
也就是說在NotificationListenerService啟動並連接的時候，將binder對象保存到了NotificationListenerInfo中。這裡就得看看NotificationListenerService的onBind方法返回了，代碼如下：
@Override
public IBinder onBind(Intent intent) {
if (mWrapper == null) {
mWrapper = new INotificationListenerWrapper();
}
//這裡返回的是INotificationListenerWrapper對象
return mWrapper;
}
private class INotificationListenerWrapper extends INotificationListener.Stub {
@Override
public void onNotificationPosted(StatusBarNotification sbn) {
try {
//onNotificationPosted是抽象方法之一
NotificationListenerService.this.onNotificationPosted(sbn);
} catch (Throwable t) {
Log.w(TAG, Error running onNotificationPosted, t);
}
}
@Override
public void onNotificationRemoved(StatusBarNotification sbn) {
try {
//onNotificationRemoved是另一個抽象方法
NotificationListenerService.this.onNotificationRemoved(sbn);
} catch (Throwable t) {
Log.w(TAG, Error running onNotificationRemoved, t);
}
}
}
通過以上代碼可以知道，當在notifyPostedIfUserMatch執行listener.onNotificationPosted方法時，實際上會調用到NotificationListenerService.INotificationListenerWrapper的onNotificationPosted方法。
NotificationListenerService是一個Abstract類，其中的Abstract方法是onNotificationPosted和onNotificationRemoved。當觸發NotificationListenerService.INotificationListenerWrapper的onNotificationPosted方法時，繼續調用了NotificationListenerService.this.onNotificationPosted(sbn)。這樣會繼續調用所有NotificationListenerService子類中的onNotificationPosted方法，系統通知新增的消息便傳到了所有NotificationListenerService中。
從整個流程來看，新增通知的發起點是NotificationManager，處理通知則是由NotificationManagerService完成，傳輸過程是通過NotificationListenerService，最後回調方法是各個繼承自NotificationListenerService的子類。整個過程的調用時序圖如下：

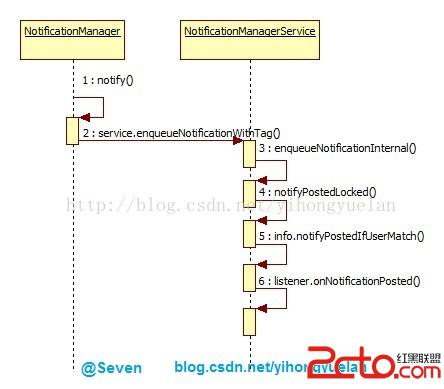

圖 5 onNotificationPosted觸發流程
刪除通知
與新增通知類似的流程是刪除通知，發起點在NotificationManager，之後經由NotificationManagerService處理和NotificationListenerService傳遞，最後到達各個繼承自NotificationListenerService的子類中，只不過最後的處理方法變成了onNotificationRemoved。調用時序圖下：

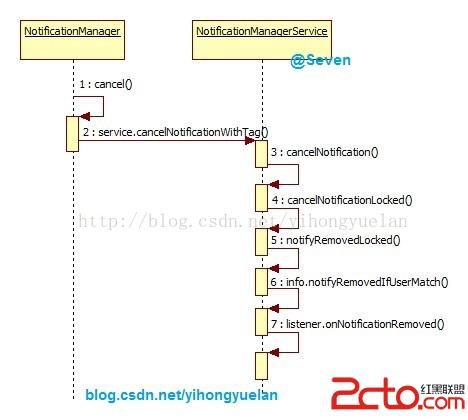

圖 6 onNotificationRemoved觸發流程
NotificationListenerService調用流程小結
簡單來看，NotificationListenerService在系統通知的消息傳遞過程中，起到了代理的作用。繼承自NotificationListenerService的類作為client端，真正的server端則是NotificationManagerService，由它負責整個Notification的控制與管理。NotificationManagerService將處理之後的結果通過NotificationListenerService返回給client端，最終各個client端通過onNotificationPosted和onNotificationRemoved方法拿到系統通知狀態變更的相關信息。
NotificationListenerService重點分析
前文分析了整個NotificationListenerService的啟動和調用，通過以上分析可以很清楚的了解NotificationListenerService的工作流程。在上一篇文章《Android 4.4 KitKat NotificationManagerService使用詳解與原理分析(一)__使用詳解》中，文末分析了在NotificationListenerService在使用過程中的遇到的一些問題，但並沒有深究出現這些問題的根本原因，下文會對這些問題進行詳細分析。
Notification access頁面不存在
當手機上沒有安裝任何使用NotificationListenerService的應用時，系統默認不會顯示Notification access選項。只有手機中安裝了使用NotificationListenerService的應用，才可以在Settings > Security > Notification access 找到對應的設置頁面。在SourceCode/packages/apps/Settings/src/com/android/settings/SecuritySettings.java中可以看到如下初始化代碼：
//... ...省略
mNotificationAccess = findPreference(KEY_NOTIFICATION_ACCESS);
if (mNotificationAccess != null) {
final int total = NotificationAccessSettings.getListenersCount(mPM);
if (total == 0) {
if (deviceAdminCategory != null) {
//如果系統中沒有安裝使用NLS的應用則刪除顯示
deviceAdminCategory.removePreference(mNotificationAccess);
}
} else {
//獲取系統中有多少啟動了Notification access的應用
final int n = getNumEnabledNotificationListeners();
//根據啟用的數量顯示不同的Summary
if (n == 0) {
mNotificationAccess.setSummary(getResources().getString(
R.string.manage_notification_access_summary_zero));
} else {
mNotificationAccess.setSummary(String.format(getResources().getQuantityString(
R.plurals.manage_notification_access_summary_nonzero,
n, n)));
}
}
}
//... ...省略
getActiveNotifications()方法返回為null
有很多人在使用getActiveNotifications方法時返回為null，多數情況下是因為在onCreate或者在onBind中調用了getActiveNotifications方法。比如NotificaionMonitor extends NotificationListenerService：
public class NotificationMonitor extends NotificationListenerService {
@Override
public void onCreate() {
//getActiveNotifications();
super.onCreate();
}
@Override
public IBinder onBind(Intent intent) {
getActiveNotifications();
return super.onBind(intent);
}
}
找到NotificationListenerService中的getActiveNotifications方法實現，代碼如下：
public StatusBarNotification[] getActiveNotifications() {
try {
//getActiveNotifications成功執行的兩個關鍵點：
//1.getNotificationInterface方法返回正常
//2.mWrapper對象不為null
return getNotificationInterface().getActiveNotificationsFromListener(mWrapper);
} catch (android.os.RemoteException ex) {
Log.v(TAG, Unable to contact notification manager, ex);
}
return null;
}
//通過查看可以知道，getNotificationInterface沒有問題，如果為null會進行初始化
private final INotificationManager getNotificationInterface() {
if (mNoMan == null) {
mNoMan = INotificationManager.Stub.asInterface(
ServiceManager.getService(Context.NOTIFICATION_SERVICE));
}
return mNoMan;
}
//如果mWrapper為null則進行初始化
@Override
public IBinder onBind(Intent intent) {
if (mWrapper == null) {
mWrapper = new INotificationListenerWrapper();
}
return mWrapper;
}
通過上面的代碼可以知道getActiveNotifications方法調用失敗的原因：
1. service的生命周期會先從onCraete->onBind逐步執行；
2. 此時調用getActiveNotifications方法會使用NotificationListenerService中的mWrapper對象；
3. mWrapper對象必須在NotificationMonitor完成super.onBind方法之後才會初始化；
綜上所述，當在onCreate或者onBind方法中使用getActiveNotifications方法時，會導致mWrapper沒有初始化，即mWrapper == null。解決方案可以在onCreate或者onBind方法中使用handler異步調用getActiveNotification方法，具體可參考《Android 4.4 KitKat NotificationManagerService使用詳解與原理分析(一)__使用詳解》。
NotificationListenerService失效
如果NotificationMonitor在onCreate或onBind方法中出現crash，則該NotificationMonitor已經失效。就算修改了NotificationMonitor的代碼不會再crash，但NotificationMonitor還是不能收到onNotificationPosted和onNotificationRemoved回調，除非重啟手機。
這個問題是google設計上的缺陷導致，出現NotificationListenerService失效的必要條件： 在NotificationMonitor的onCreate或者onBind中出現異常，導致service crash，也就是說service還沒有完全啟動的情況下出現了異常導致退出。
這裡需要回到NotificationManagerService中，NotificationListenerService的注冊方法registerListenerService中：
private void registerListenerService(final ComponentName name, final int userid) {
//servicesBindingTag可以理解為需要啟動的service的標簽
final String servicesBindingTag = name.toString() + / + userid;
//如果mServicesBinding中已經包含正在處理的service則直接return退出
if (mServicesBinding.contains(servicesBindingTag)) {
// stop registering this thing already! we're working on it
return;
}
//將准備啟動的service標簽添加到mServicesBinding中
mServicesBinding.add(servicesBindingTag);
//... ...省略
//使用bindServiceAsUser啟動service
Intent intent = new Intent(NotificationListenerService.SERVICE_INTERFACE);
intent.setComponent(name);
intent.putExtra(Intent.EXTRA_CLIENT_LABEL,
R.string.notification_listener_binding_label);
intent.putExtra(Intent.EXTRA_CLIENT_INTENT, PendingIntent.getActivity(
mContext, 0, new Intent(Settings.ACTION_NOTIFICATION_LISTENER_SETTINGS), 0));
try {
if (DBG) Slog.v(TAG, binding: + intent);
if (!mContext.bindServiceAsUser(intent,
new ServiceConnection() {
INotificationListener mListener;
@Override
public void onServiceConnected(ComponentName name, IBinder service) {
synchronized (mNotificationList) {
//服務成功啟動之後刪除標簽
mServicesBinding.remove(servicesBindingTag);
try {
mListener = INotificationListener.Stub.asInterface(service);
NotificationListenerInfo info = new NotificationListenerInfo(
mListener, name, userid, this);
service.linkToDeath(info, 0);
mListeners.add(info);
} catch (RemoteException e) {
// already dead
}
}
}
@Override
public void onServiceDisconnected(ComponentName name) {
Slog.v(TAG, notification listener connection lost: + name);
}
},
Context.BIND_AUTO_CREATE,
new UserHandle(userid)))
{
//綁定服務失敗後刪除標簽
mServicesBinding.remove(servicesBindingTag);
Slog.w(TAG, Unable to bind listener service: + intent);
return;
}
} catch (SecurityException ex) {
Slog.e(TAG, Unable to bind listener service: + intent, ex);
return;
}
}
}
當調用registerListenerService方法時，使用了一個mServicesBinding的ArrayList用來記錄當前正在啟動的服務。在啟動之前會判斷當前service是否在mServicesBinding之中，如果是則表明正在執行bindServiceAsUser操作，直接退出，否則就繼續執行bindServiceAsUser流程。調用bindServiceAsUser之前會在mServicesBinding中會添加標簽，當連接成功之後也就是onServiceConnected返回後，以及綁定失敗後會在mServicesBinding中刪除標簽。
google這樣設計的目的可能是為了避免同一個service多次啟動，因此在執行bindServiceAsUser之前就打上標簽，當處理完成之後(onServiceConnected回調)就刪掉這個標簽，表明這個service 綁定完成。但是，如果執行bindServiceAsUser之後，NotificationMonitor在onCreate或者onBind的時候crash了，也就是NotificationMonitor還沒有完成啟動，因此就不會去調用onServiceConnected方法，並最終導致不會調用 mServicesBinding.remove(servicesBindingTag)方法，從而使得NotificationMonitor的標簽被一致記錄在mServicesBinding中。那麼當下一次想再次注冊該服務的時候，系統發現該服務已經在mServicesBinding中了，所以直接return，後面的bindServiceAsUser就不會被調用了。
雖然代碼已經更新，但service無法正常啟動，那麼onNotificationPosted和onNotificationRemoved的回調自然就無法使用，此時的解決辦法就只能重啟手機，清空mServicesBinding的值。
總結
NotificationListenerService在系統通知獲取的流程中，自身並沒有啟動，而是起到了一個代理的作用，每一個繼承自NotificationListenerService的類，當系統通知變化後最終都會收到onNotificationPosted和onNotificationRemoved的回調。
bindService方法的返回與service是否成功啟動無關，因此才會導致NotificationListenerService失效。
最後再看一下整個NotificationListenerService的關系類圖：
圖 7 NLS關系類圖
文中圖片資源，免積分下載：戳這裡
Android - Earthquake(地震顯示器) 項目 詳解
Earthquake(地震顯示器) 項目 詳解 環境: Android Studio 0.5.2, Gradle 1.11, kindle f
Android WebSocket協議
首先明確一下概念，WebSocket協議是一種建立在TCP連接基礎上的全雙工通信的協議。概念強調了兩點內容：TCP基礎上 全雙工通信那麼什麼是全雙工通信呢？ 全雙工就是指
（干貨） Android Volley框架源碼詳細解析
前言 經常接觸Android網絡編程的我們，對於Volley肯定不陌生，但我們不禁要問，對於Volley我們真的很了解嗎？Volley的內部是怎樣實現的？為什麼幾行代碼
從搶紅包插件談AccessibilityService
微信紅包自打出世以來就極其受歡迎,搶紅包插件可謂紅極一時.今天,我們重新談談搶紅包插件的哪些事兒.本質上,搶紅包插件的原理不難理解,其過程就是在收到紅包時,自動模擬點擊.
