前言：

根據Google公布的Android 各個系統版本市場占有率(Google Android dashboards), Android 4.0及其以上系統將近90%左右，發展趨勢必將是未來市面上幾乎是Android 4.0以上系統。本文主要關注Android 4.0及以上系統WebView的實現，從Android WebView實現的Framework層大致可以分為三段Android 4.0系列，Android 4.1---4.3系列，Android 4.4及其以上系列。

WebView差異

WebView是Android系統提供能顯示網頁的系統控件，它是一個特殊的View，同時它也是一個ViewGroup可以有很多其他子View。在Android 4.4以下(不包含4.4)系統WebView底層實現是采用WebKit(http://www.webkit.org/)內核，而在Android 4.4及其以上Google 采用了chromium(http://www.chromium.org/)作為系統WebView的底層內核支持。在這一變化中Android 提供的WebView相關API並沒有發生大變化，在4.4上也兼容低版本的API並且引進了少部分API。這裡簡單介紹下基於Chromium 的Webview和基於Webkit webview的差異，基於Chromium Webview提供更廣的HTML5,CSS3,Javascript支持，在目前最新Android 系統版本5.0上基於chromium 37，Webview提供絕大多數的HTML5特性支持。Webkit JavaScript引起采用WebCore Javascript 在Android 4.4上換成了V8能直接提升JavaScript性能。另外Chromium 支持遠程調試(Chrome DevTools)。

WebKit for WebView VS Chromium for WebView性能比對（測試環境 小米2. CM Browser. Android 4.1.1 VS 4.4.3）

Webkit for WebviewChromium for Webview備注HTML5278434http://html5test.com/遠程調試不支持支持Android 4.4及以上支持內存占用小大相差20-30M左右WebAudio不支持支持Android 5.0及以上支持WebGL不支持支持Android 5.0及以上支持WebRTC不支持支持Android 5.0及以上支持

Android 4.0 WebView結構

vcyosru99szhuanTptPDsuOx4LPMvdO/2tKyzOG5qW5hdGl2ZbLjseCzzKGjz8LD5r3pydzJz8281tC1xMj9uPayv7fWo7oxo6lBbmRyb2lkIEZyYW1ld29yazpBbmRyb2lkIFdlYlZpZXfKx7j2zNjK4r/YvP7Ktc/WtcTWp7PW0OjSqkZyYW1ld29ya7XEtPrC69b30qrU2i4vZnJhbWV3b3Jrcy9iYXNlL2NvcmUvamF2YS9hbmRyb2lkL3dlYmtpdMS/wrzPwqOs1NpBbmRyb2lkIDQuMMq1z9bW99KqysfU2ldlYlZpZXdDb3JlLmphdmEsQnJvd3NlckZyYW1lLmphdmG1yM7EvP6hozIpIEFuZHJvaWQgSk5JOtDo0qrT0E5hdGl2ZbT6wuvWp7PWo6zS8rTL0OjSqtPQSk5JsuPKtc/Wo6xBbmRyb2lkIFdlYlZpZXcgNC4wtcRKTkmy48q1z9ZXZWJWaWV3z+C52LT6wuvU2i4vZXh0ZXJuYWwvd2Via2l0L1NvdXJjZS9XZWJLaXQvYW5kcm9pZC9qbmkvxL/CvM/Co6zV4tK7suPG8LW9s9DJz8b0z8K1xNf308OjrMG0vdNGcmFtZXdvcmuy49LUvLBXZWJLaXSy47XEx8XBuqOsscjI58/gudi1xNK70KnKtc/W1NpXZWJ2aWV3Q29yZS5jcHCjrFdlYkNvcmVGcmFtZUJyaWRnZS5jcHC1yKGjMykgV2ViS2l0OiBXZWJLaXTE2rrLo6zG5LrL0MTW99Kqyse94s72VzNDserXvNLUvLDk1si+xcWw5s340rOjrMv7ysfSu7j2v+fGvcyotcTE2rrL0v3H5qOsxMfDtNDo0qrWp7PWuPe49sa9zKijrNDo0qrO0sPHtcTGvcyoyrXP1rLjo6zU2kFuZHJvaWQgNC4wz7XNs9Xi0ruyv7fWz+C52LT6wuvW99Kq1NouL2V4dGVybmFsL3dlYmtpdC9Tb3VyY2UvV2ViS2l0L2FuZHJvaWQvV2ViQ29yZVN1cHBvcnQvxL/CvM/Co6yxyMjnRnJhbWVMb2FkZXJDbGllbnRBbmRyb2lkLmNwcCxDaHJvbWVDbGllbnRBbmRyb2lkLmNwcKOs1eLSu7LjuLrU8FdlYkNvcmXT68+1zbPGvcyotcTHxb3To6y+38zl1Nqyu82sxr3MqLvh09Cyu82stcTKtc/WoaPKtc/WzfjSs7XEveLO9sXFsOa8sOTWyL7TyVdlYkNvcmXAtMq1z9bU2kFuZHJvaWQgNC4w1LTC67Wx1tC0+sLrzrvT2i4vZXh0ZXJuYWwvd2Via2l0L1NvdXJjZS9XZWJDb3JlL8/Co6zPwsPm09BXZWJDb3JlyrXP1rXEuPe49sSjv+m5psTc1qez1rXEz+C52LT6wuujrLHIyOfSs8PmytPNvLK/t9bU2nBhZ2XEv8K8tcRjaHJvbWUuY3Bwo6yxyMjnvNPU2NKzw+bQ6NKqtcTXytS0tcRsb2FkZXLW0LXDRnJhbWVMb2FkZXIuY3BwtcijrNXiwO+yu9TavMzQ+MnuyOvP6r3io6zT0NDLyKS1xMXz09G/ydLUz8LU2EFuZHJvaWQgNC4w1LTC69TEtsGhozxiciAvPjxoMT5BbmRyb2lkIDQuMS0tNC4zIFdlYlZpZXe94bm5PC9oMT48cD5BbmRyb2lkIDQuMS0tNC4zsOaxvldlYlZpZXfE2rrLyrXP1ru5yse7+dPaV2ViS2l0LLWr1NpXZWJWaWV3tcRGcmFtZXdvcmuy47eiyfrBy7Hku6+jrNL9yOvBy7mks6fEo8q9o6zEv7XYysfOqsHLvavE2rrL0+vJz7LjQVBJvdO/2rfWwOu/qsC0o6y31sDrtcTS4tLlsru99r32ysez6c/zvdO/2qOsuPzW2NKqtcTKx72rwLTE3Mzmu7vE2rrLsr+31rXEyrXP1qGjINTaNC4xLS00LjPV4tK7z7XB0LDmsb5uYXRpdmW94bm5u/mxvtPrNC4wsOaxvs/gzayjrM/Czbyzys/W0MK1xLHku6+jujwvcD48cD48aW1nIHNyYz0="/uploadfile/Collfiles/20141028/20141028091333132.png" alt="\" />

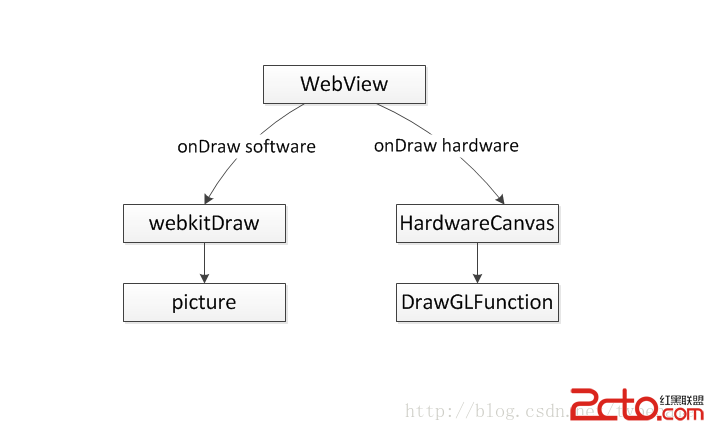

Android 4.0--4.3 渲染

盡管之前4.0，與4.1--4.3是在不同的結構系列，其兩者之間的差異主要是集中的Framework上的變化，這種變化更多體現在Framework層結構上的變化，WebKit內核極其在Android上的表現機制並沒有發生很大變化，他們的渲染機制是相同的。下面介紹Android 4.0--4.3的渲染機制：

在Android 4.0上已經默認開啟硬件加速，因此WebView的渲染默認是基於硬件渲染的，通過本人分析其在WebView被隱藏的那一幀是采用軟件渲染，目的是減少硬件占用，讓其他UI能及時的響應。在硬件渲染情況下WebView通過onDraw方法傳遞Canvas 並將其轉行為HardwareCanvas ，並生成native的 DrawGLFunction指針，通知native做渲染。在軟件模式下，WebView通過傳遞的Canvas 通知內核webkitDraw將內核的一幀生成picture傳輸到Canvas中，執行Canvas draw bitmap。

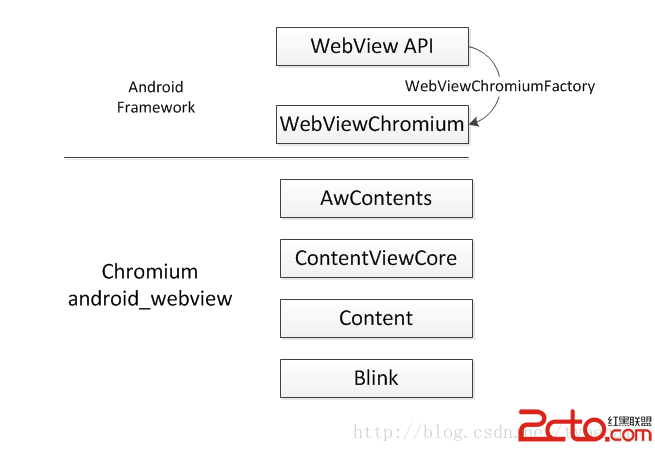

Android 4.4 WebView結構

在Android 4.4系統上 Google已經將系統默認的Webkit內核替換成自己的開源項目chromium，通過之前的版本分析，我們可以看到Android 對WebView的Framework 結構進行調整使其更抽象，更重要的目的還是集成自己的開源chromium。下面我們來看看WebView的結構發生了什麼樣的變化：

目錄：./frameworks/base/core/java/android/webkit
./frameworks/webview/chromium/java/com/android/webview/chromium
./external/chromium_org/android_webview
./external/chromium_org/content為了將chromium項目集成到Android 中，chromium項目抽象出Android webview這一層，之前的接口抽離這時候已經變得很明顯，Android Webview基於chromium content API這一層，第三方浏覽器廠商也可以采用這種方式，目前所了解的廠商有Opera使用這種方式。Android 4.4WebView的渲染核心目前也沒有發生太大變化，還是基於WebView的Canvas，將Chromium composit 結構繪制到WebView Canvas上。接入chromium內核，WebView浏覽性能大幅度提升，但是和chrome for Android還是有些不同，主要體現在一下幾點：1. chrome浏覽器是多進程架構，Chromium for Android Webview 是單進程架構。2. chrome浏覽器 內存占用比 Android WebView大的多。3. chrome支持更多的HTML5 feature。

Android WebView展望：

Chromium項目編譯"android_webview_apk“ 目前實現是基於Android SurfaceView，其渲染性能高於Android WebView的Canvas，歷史遺留問題以及Android 系統WebView的作用特點，這一塊隨著Chromium 和 Android項目的整合，相信值得大家期待將來的Android WebView 的渲染性能會再次大幅提升。

本博客會持續更新Android WebView後續版本的變化，敬請關注 謝謝!

參考資料：

https://source.android.com/ Android 4.0---4.4

http://developer.android.com/reference/android/webkit/WebView.html
