android項目 之 記事本（9） ----- 畫板功能之橡皮擦、畫筆大小和畫筆顏色

上節已實現了畫板中的繪制，刪除，恢復入清空的功能，還有橡皮擦，設置畫筆大小和畫筆顏色沒有實現，這節就將這幾個功能逐一實現。

先看效果圖：

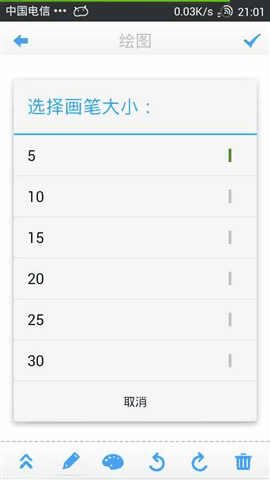

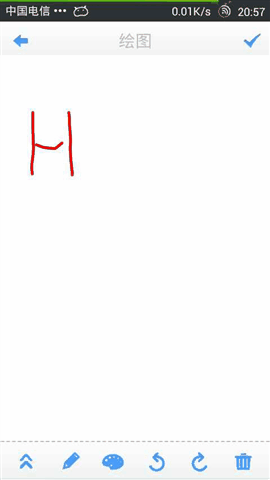

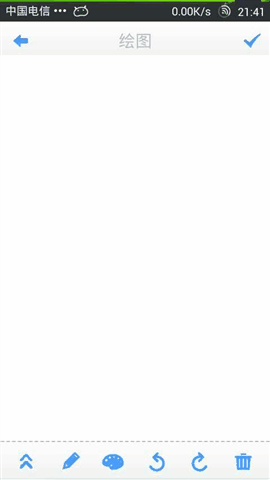

以上圖中，第一個展示了設置畫筆顏色的功能，第二個展示了設置畫筆大小的顏色，而第三個則展示了橡皮擦的功能，細心的可以發現，這節將圖標顏色設置為了藍色，並且，增加了最左邊的按鈕（其實，就是在gridview中多增加了一個item）。

下面分別討論，橡皮擦，設置畫筆大小，設置畫筆顏色的主要思想：

1. 橡皮擦功能：

基本原理：橡皮擦就是用和畫布顏色一致顏色的畫筆在屏幕觸摸，簡接實現橡皮擦的功能。

1）初始化畫筆，並且設置畫筆的顏色為白色（這裡其實要設置為畫布的顏色）。

2）設置畫筆的大小為合適的大小。

3）用一個變量記住橡皮擦的顏色，用於在其他操作後重新使用橡皮擦。

2. 設置畫筆大小的功能：

1）初始化畫筆。

2）設置畫筆的大小為所選擇的大小。

3）用一個變量記住當前畫筆的大小，用於在進行其他操作後還保持之前設置的畫筆大小。

3. 設置畫筆顏色的功能：

1）初始化畫筆。

2）設置畫筆的顏色為所選擇的顏色。

3）用一個變量記住當前畫筆的顏色，用於在進行其他操作後還保持之前設置的畫筆顏色。

主要代碼如下：

 private Bitmap  mBitmap;
 private int currentColor = Color.RED;
 private int currentSize = 5;
 private int currentStyle = 1;

 //設置畫筆樣式
       public void setPaintStyle(){
    	   mPaint = new Paint();
           mPaint.setAntiAlias(true);
           mPaint.setDither(true);
           mPaint.setStyle(Paint.Style.STROKE);
           mPaint.setStrokeJoin(Paint.Join.ROUND);
           mPaint.setStrokeCap(Paint.Cap.ROUND);
           mPaint.setStrokeWidth(currentSize);
           if(currentStyle == 1)
        	   mPaint.setColor(currentColor);
           else{
        	   mPaint.setColor(Color.WHITE);
           }
       }

       //初始化畫布
        public void initCanvas(){

        	setPaintStyle();
            mBitmapPaint = new Paint(Paint.DITHER_FLAG);

        	//畫布大小
            mBitmap = Bitmap.createBitmap(bitmapWidth, bitmapHeight,
                Bitmap.Config.RGB_565);
            mCanvas = new Canvas(mBitmap);  //所有mCanvas畫的東西都被保存在了mBitmap中

            mCanvas.drawColor(Color.WHITE);
            mPath = new Path();
            mBitmapPaint = new Paint(Paint.DITHER_FLAG);

        }

設置畫筆樣式：

      //設置畫筆樣式
        public void selectPaintStyle(int which){

        	if(which == 0){
        		currentStyle = 1;
        		setPaintStyle();
        	}
        	//當選擇的是橡皮擦時，設置顏色為白色
        	if(which == 1){
        		currentStyle = 2;
        		setPaintStyle();
        		mPaint.setStrokeWidth(20);
        	}
        }

設置畫筆大小：

      //選擇畫筆大小
        public void selectPaintSize(int which){

        	int size =Integer.parseInt(this.getResources().getStringArray(R.array.paintsize)[which]);
        	currentSize = size;
        	setPaintStyle();
        }

設置畫筆顏色：

      //設置畫筆顏色
        public void selectPaintColor(int which){

        	currentColor = paintColor[which];
        	setPaintStyle();
        }

當然了，這些方法都是在自定義view，即PaintView中實現的，接下來就是通過單擊底部按鈕，調用自定義View的方法，實現相應的功能

	//選擇畫筆樣式
  			case 0:
  				showMoreDialog(view);
  				break;
  			//畫筆大小
  			case 1:
  				showPaintSizeDialog(view);
  				break;
  			//畫筆顏色
  			case 2:
  				showPaintColorDialog(view);
  				break;

        //彈出畫筆顏色選項對話框
  	public void showPaintColorDialog(View parent){



  		AlertDialog.Builder alertDialogBuilder = new AlertDialog.Builder(this,R.style.custom_dialog);
		alertDialogBuilder.setTitle("選擇畫筆顏色：");

		alertDialogBuilder.setSingleChoiceItems(R.array.paintcolor, select_paint_color_index, new DialogInterface.OnClickListener() {
			@Override
			public void onClick(DialogInterface dialog, int which) {
				select_paint_color_index = which;
				paintView.selectPaintColor(which);
				dialog.dismiss();
			}
		});

		alertDialogBuilder.setNegativeButton("取消", new DialogInterface.OnClickListener() {

			@Override
			public void onClick(DialogInterface dialog, int which) {
				dialog.dismiss();
			}
		});
		alertDialogBuilder.create().show();
  	}



    //彈出畫筆大小選項對話框
  	public void showPaintSizeDialog(View parent){



  		AlertDialog.Builder alertDialogBuilder = new AlertDialog.Builder(this,R.style.custom_dialog);
		alertDialogBuilder.setTitle("選擇畫筆大小：");

		alertDialogBuilder.setSingleChoiceItems(R.array.paintsize, select_paint_size_index, new DialogInterface.OnClickListener() {
			@Override
			public void onClick(DialogInterface dialog, int which) {
				select_paint_size_index = which;
				paintView.selectPaintSize(which);
				dialog.dismiss();
			}
		});

		alertDialogBuilder.setNegativeButton("取消", new DialogInterface.OnClickListener() {

			@Override
			public void onClick(DialogInterface dialog, int which) {
				dialog.dismiss();
			}
		});
		alertDialogBuilder.create().show();
  	}


  	//彈出選擇畫筆或橡皮擦的對話框
  	public void showMoreDialog(View parent){



  		AlertDialog.Builder alertDialogBuilder = new AlertDialog.Builder(this,R.style.custom_dialog);
		alertDialogBuilder.setTitle("選擇畫筆或橡皮擦：");

		alertDialogBuilder.setSingleChoiceItems(R.array.paintstyle, select_paint_style_index, new DialogInterface.OnClickListener() {
			@Override
			public void onClick(DialogInterface dialog, int which) {
				select_paint_style_index = which;
				paintView.selectPaintStyle(which);
				dialog.dismiss();
			}
		});

		alertDialogBuilder.setNegativeButton("取消", new DialogInterface.OnClickListener() {

			@Override
			public void onClick(DialogInterface dialog, int which) {
				dialog.dismiss();
			}
		});
		alertDialogBuilder.create().show();
  	}


這裡面用到arrays.xml,如下：


        @string/track_line
        @string/Eraser


        5
        10
        15
        20
        25
        30



        RED
        BLUE
        BLACK
        GREEN
        YELLOW
        CYAN
        LTGRAY



至此，已實現了畫板所有的功能。

其實，還有一個比較有趣的功能，就是為畫筆設置一個鉛筆的圖標，主要原理，就是在自定義View中的ondraw方法中，將鉛筆圖片加載進去，並設置圖片隨著路徑移動。

在自定義View中的ondraw方法中添加：

	//移動時，顯示畫筆圖標
    	if(this.isMoving && currentColor != Color.WHITE){
    		//設置畫筆的圖標
        		Bitmap pen = BitmapFactory.decodeResource(this.getResources(),
        					R.drawable.pen);
        		canvas.drawBitmap(pen, this.mX, this.mY - pen.getHeight(),
        					new Paint(Paint.DITHER_FLAG));
    	}
