Android ToolBar/App bar

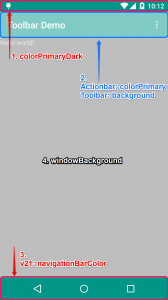

自定義顏色(Customization color)

可若是采用 toolbar的話，則要在界面 (layout)裡面設定 toolbar控件的background屬性。

也因此在這個階段，我們需要設定的地方有三，一是 style中(res/values/styles.xml)

@color/accent_material_dark

@color/accent_material_light

@color/dim_foreground_material_dark

再來是 v21的style中 (res/values-v21/styles.xml)

@color/accent_material_light

最後，就是為了本篇的主角 – Toolbar的 background進行設定。

android:id="@+id/toolbar"
android:layout_height="?attr/actionBarSize"
android:layout_width="match_parent"
android:background="?attr/colorPrimary">

控件 (component)

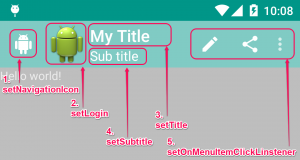

在還未於 標簽中，自行添加元件的 toolbar有幾個大家常用的元素可以使用，請先見下圖：

Toolbar toolbar=(Toolbar) findViewById(R.id.toolbar);

// App Logo
toolbar.setLogo(R.drawable.ic_launcher);
// Title
toolbar.setTitle("My Title");
// Sub Title
toolbar.setSubtitle("Sub title");

setSupportActionBar(toolbar);

// Navigation Icon 要設定在 setSupoortActionBar之後才有作用
// 否則會出現 back button
toolbar.setNavigationIcon(R.drawable.ab_android);

這邊要留意的是setNavigationIcon需要放在 setSupportActionBar之後才會生效。可選方案當然如果你喜歡，也可以在布局文件中去設置部分屬性：

android:id="@+id/id_toolbar"
app:title="App Title"
app:subtitle="Sub Title"
app:navigationIcon="@drawable/ic_toc_white_24dp"
android:layout_height="wrap_content"
android:minHeight="?attr/actionBarSize"
android:layout_width="match_parent"
android:background="?attr/colorPrimary"/>

Action Views and Action Providers To add an action view, create an element in the toolbar's menu resource, as Add Action Buttons describes. Add one of the following two attributes to the element:

getActionView的正確操作方式：

@Override
publicboolean onCreateOptionsMenu(Menu menu){
getMenuInflater().inflate(R.menu.main_activity_actions, menu);

MenuItem searchItem= menu.findItem(R.id.action_search);
SearchView searchView =
(SearchView) MenuItemCompat.getActionView(searchItem);

// Configure the search info and add any event listeners...

returnsuper.onCreateOptionsMenu(menu);
}

Add an Action Provider

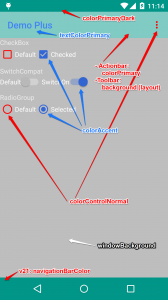

在這樣的架構設計下，ToolBar直接成了Layout中可以控制的東西，相對於過去的actionbar來說，設計與可操控性大幅提升。最後再附上一個界面上常用的屬性說明圖：這裡按照圖中從上到下的順序做個簡單的說明：

colorPrimaryDark

狀態欄背景色。在 style的屬性中設置。 textColorPrimary

App bar上的標題與更多菜單中的文字顏色。在 style的屬性中設置。 App bar的背景色

Actionbar的背景色設定在 style中的 colorPrimary。 Toolbar的背景色在layout文件中設置background屬性。 colorAccent

各控制元件(如：check box、switch或是 radoi)被勾選 (checked)或是選定 (selected)的顏色。在 style的屬性中設置。 colorControlNormal

各控制元件的預設顏色。在 style的屬性中設置 windowBackground

App 的背景色。在 style的屬性中設置 navigationBarColor

導航欄的背景色，但只能用在 API Level 21 (Android 5)以上的版本在 style的屬性中設置

最後需要注意的是：使用material主題的時候，必須設定targetSdkVersion = 21，否則界面看起來是模糊的

在Fragment中使用Toolbar:

在Fragment中使用Toolbar的步驟和Activity差不多.在Fragment布局中添加一個Toolbar,然後find它,然後調用Activity的方法來把它設置成ActionBar:

((AppCompatActivity) getActivity()).setSupportActionBar(toolbar);

注意此處有一個強轉,必須是AppCompatActivity才有這個方法.但是此時運行到Fragment之後,發現Toolbar上的文字和按鈕全是Activity傳過來的,這是因為只有Activity的onCreateOptionsMenu()被調用了,但是Fragment的並沒有被調用.在Fragment中加上這句:

setHasOptionsMenu(true);

此時Fragment的onCreateOptionsMenu()回調會被調到了,但是inflate出的按鈕和Activity中的actions加在一起顯示出來了.因為Activity的onCreateOptionsMenu()會在之前調用到.於是Fragment中的寫成這樣:

@Override
publicvoid onCreateOptionsMenu(Menu menu, MenuInflater inflater){
Log.e(TAG, "onCreateOptionsMenu()");
menu.clear();
inflater.inflate(R.menu.menu_parent_fragment, menu);
}

即先clear()一下,這樣按鈕就只有Fragment中設置的自己的了,不會有Activity中的按鈕.

在嵌套的子Fragment中使用Toolbar

前面已經介紹過, Fragment可以嵌套使用:Android Fragment使用(二)嵌套Fragments (Nested Fragments)的使用及常見錯誤那麼在前面的Fragment中再顯示一個子Fragment,並且又帶有一個不一樣的Toolbar,還需要哪些處理呢?首先, java代碼中還是需要有:

setHasOptionsMenu(true)
((AppCompatActivity) getActivity()).setSupportActionBar(toolbar);

然後根據是否需要菜單按鈕,覆寫onCreateOptionsMenu()方法來inflate自己的menu文件即可.感覺和在普通的Fragment中使用Toolbar作為ActionBar並沒有什麼區別.但是如果你的多個Fragment有不同的Toolbar菜單選項,如果你沒有懂得其中的原理,可能就會出現一些混亂.下面來解說一下相關的方法.onCreateOptionsMenu()方法的調用一旦調用.setSupportActionBar(toolbar);就會導致Activity.onCreateOptionsMenu()方法的調用,而Activity會根據其中Fragment是否設置了setHasOptionsMenu(true)來調用Fragment的onCreateOptionsMenu()方法,調用順序是樹形的,按層級調用,中間如果有false則跳過.

假設當前Activity, Parent Fragment和Child Fragment中都設置了自己的Toolbar為ActionBar.在打開Child fragment的時候, onCreateOptionsMenu()的調用順序是.Activity → Parent → Child. 此時parent和child fragment都設置了setHasOptionsMenu(true).

關於這個,還有以下幾種情況: -如果Parent的`setHasOptionsMenu(false)`, Child為true,則Parent的`onCreateOptionsMenu()`不會調用,打開Child的時候Activity → Child. -如果Child的`setHasOptionsMenu(false)`, Parent為true,則打開Child的時候仍然會調用Activity和Parent的onCreateOptionsMenu()方法. - 如果Parent和Child都置為false,打開Parent和Child Fragment的時候都會調用Activity的onCreateOptionsMenu()方法.僅僅是child Fragment的show() hide()的切換, activity和parent Fragment的onCreateOptionsMenu()也會重新進入.

上面的機制常常是導致Toolbar上面的按鈕混淆錯亂的原因.舉個例子:如果我們現在Activity和Parent Fragment有不同的Toolbar按鈕,但是Child只有文字,沒有按鈕.很顯然我們不需要給child寫menu文件,也不需要覆寫child裡的onCreateOptionsMenu()方法.但是此時不管怎樣, parent的onCreateOptionsMenu()方法都會被調用,這樣我們打開child的時候, toolbar上就神奇地出現了parent裡的按鈕.這種情況如何解決呢?可以在parent中加一個條件,當沒有child fragment的時候才做inflate的工作:

@Override
publicvoid onCreateOptionsMenu(Menu menu, MenuInflater inflater){
Log.e(TAG, "onCreateOptionsMenu()");
menu.clear();
if(getChildFragmentManager().getBackStackEntryCount()==0){
inflater.inflate(R.menu.menu_parent_fragment, menu);
}
}

另外,除了setSupportActionBar()之外,如果我們想主動觸發 onCreateOptionsMenu()方法的調用,可以用invalidateOptionsMenu()方法.

onOptionsItemSelected()方法的調用在Activity和其中的Fragment都有options menu的時候,需要注意menu item的id不要重復.因為點擊事件的分發也是從Activity開始分發下去的,如果child fragment中有個選項的id和Activity中一個選項的id重復了,則在Activity中就會將其處理,不會繼續分發.

有嵌套Fragment時 Back鍵處理之前沒有嵌套Fragment的情況下,只要將Fragment加入到Back Stack中,那麼按下Back鍵的時候pop動作是系統自動做好的.雖然在添加child fragment的時候將其加入到back stack中,但是按back鍵的時候仍然是將parent fragment彈出,只剩下Activity.這是因為back鍵只檢查第一層Fragment的back stack, 對於child fragment,需要在其parent中自己處理.比如這樣處理:在Activity中

@Override
publicvoid onBackPressed(){
Fragment fragment = getSupportFragmentManager().findFragmentById(android.R.id.content);
if(fragmentinstanceof ToolbarFragment){
if(((ToolbarFragment) fragment).onBackPressed()){
return;
}
}
super.onBackPressed();
}

其中ToolbarFragment是直接加在Activity中作為parent fragment的.在parent fragment中(即ToolbarFragment中):

publicboolean onBackPressed(){
return getChildFragmentManager().popBackStackImmediate();

Fragment單獨使用Toolbar而不與ActionBar進行關聯

對於Fragment使用Toolbar思維被局限了，Menu的操作也不用在onCreateOptionsMenu方法，直接使用ToolBar的inflateMenu方法，Menu的事件也是獨立的，需要通過設置ToolBar的setOnMenuItemClickListener來實現。

Toolbar toolbar=(Toolbar) findViewById(R.id.toolbar);

// App Logo
toolbar.setLogo(R.drawable.ic_launcher);
// Title
toolbar.setTitle("My Title");
// Sub Title
toolbar.setSubtitle("Sub title");

//setSupportActionBar(toolbar);
toolbar.inflateMenu(R.menu.activity_main);
// Navigation Icon 要設定在 setSupoortActionBar後 才有作用
// 否則會出現 back button
toolbar.setNavigationIcon(R.drawable.ab_android);
toolbar.setNavigationOnClickListener(newView.OnClickListener(){
@Override
publicvoid onClick(View v){

}
});
// Menu item click 設定在 setSupportActionBar 之後才有作用
toolbar.setOnMenuItemClickListener(onMenuItemClick);
private Toolbar.OnMenuItemClickListener onMenuItemClick=new Toolbar.OnMenuItemClickListener(){
@Override
publicboolean onMenuItemClick(MenuItem menuItem){
String msg="";
switch(menuItem.getItemId()){
case R.id.action_edit:
break;
}
returntrue;
}
};

自定義布局 title修改為居中

xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/toolbar"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@mipmap/bg_title"
android:minHeight="?actionBarSize">
android:id="@+id/toolbar_title"
style="@style/TextAppearance.AppCompat.Widget.ActionBar.Title"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center"/>

禁用系統的title顯示，即setDisplayShowTitleEnabled方法實現將布局的內容延伸到狀態欄 styles.xml true

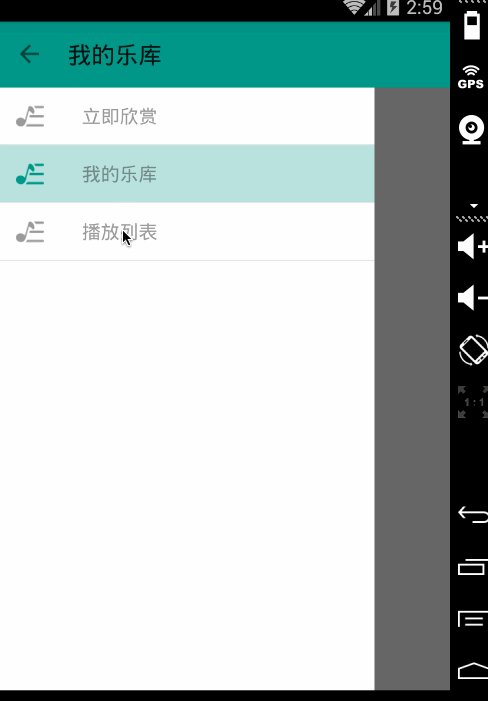

整合ToolBar，DrawerLayout，ActionBarDrawerToggle

大致思路整體實現還是比較容易的，首先需要引入DrawerLayout（如果你對DrawerLayout不了解，可以參考Android DrawerLayout 高仿QQ5.2雙向側滑菜單)，然後去初始化mActionBarDrawerToggle，mActionBarDrawerToggle實際上是個DrawerListener，設置mDrawerLayout.setDrawerListener(mActionBarDrawerToggle);就已經能夠實現上面點擊Nav Icon切換效果了。當然了細節還是挺多的。我們的效果圖，左側菜單為Fragment，內容區域為Fragment，點擊左側菜單切換內容區域的Fragment即可。 activity_main.xml

DrawerLayout中包含兩個FrameLayout，分別放內容區域和左側菜單的Fragment。 LeftMenuFragment

packagecom.zhy.toolbar;

importandroid.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v4.app.ListFragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.ListView;

/**
* Created by zhy on 15/4/26.
*/
publicclass LeftMenuFragmentextends ListFragment {

privatestaticfinalint SIZE_MENU_ITEM=3;

privateMenuItem[] mItems=newMenuItem[SIZE_MENU_ITEM];

private LeftMenuAdapter mAdapter;

private LayoutInflater mInflater;

@Override
publicvoid onCreate(@Nullable Bundle savedInstanceState){
super.onCreate(savedInstanceState);

mInflater = LayoutInflater.from(getActivity());

MenuItem menuItem=null;
for(int i =0; i< SIZE_MENU_ITEM; i++){
menuItem =newMenuItem(getResources().getStringArray(R.array.array_left_menu)[i],false, R.drawable.music_36px, R.drawable.music_36px_light);
mItems[i]= menuItem;
}
}

@Override
publicView onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState){
returnsuper.onCreateView(inflater, container, savedInstanceState);
}

@Override
publicvoid onViewCreated(View view, @Nullable Bundle savedInstanceState){
super.onViewCreated(view, savedInstanceState);

setListAdapter(mAdapter =new LeftMenuAdapter(getActivity(), mItems));

}

@Override
publicvoid onListItemClick(ListView l, View v, int position,long id){
super.onListItemClick(l, v, position, id);

if(mMenuItemSelectedListener!=null){
mMenuItemSelectedListener.menuItemSelected(((MenuItem) getListAdapter().getItem(position)).text);
}

mAdapter.setSelected(position);

}


//選擇回調的接口
publicinterface OnMenuItemSelectedListener{
void menuItemSelected(String title);
}
private OnMenuItemSelectedListener mMenuItemSelectedListener;

publicvoid setOnMenuItemSelectedListener(OnMenuItemSelectedListener menuItemSelectedListener){
this.mMenuItemSelectedListener= menuItemSelectedListener;
}



}

繼承自ListFragment，主要用於展示各個Item，提供了一個選擇Item的回調，這個需要在Activity中去注冊處理。 LeftMenuAdapter

packagecom.zhy.toolbar;

importandroid.content.Context;
import android.graphics.Color;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.ArrayAdapter;
import android.widget.ImageView;
import android.widget.TextView;

/**
* Created by zhy on 15/4/26.
*/
publicclass LeftMenuAdapterextends ArrayAdapter{


private LayoutInflater mInflater;

privateint mSelected;


public LeftMenuAdapter(Context context,MenuItem[] objects){
super(context, -1, objects);

mInflater = LayoutInflater.from(context);

}

@Override
publicView getView(int position, View convertView, ViewGroup parent){


if(convertView==null){
convertView = mInflater.inflate(R.layout.item_left_menu, parent,false);
}

ImageView iv =(ImageView) convertView.findViewById(R.id.id_item_icon);
TextView title =(TextView) convertView.findViewById(R.id.id_item_title);
title.setText(getItem(position).text);
iv.setImageResource(getItem(position).icon);
convertView.setBackgroundColor(Color.TRANSPARENT);

if(position== mSelected){
iv.setImageResource(getItem(position).iconSelected);
convertView.setBackgroundColor(getContext().getResources().getColor(R.color.state_menu_item_selected));
}

return convertView;
}

publicvoid setSelected(int position){
this.mSelected= position;
notifyDataSetChanged();
}


}


packagecom.zhy.toolbar;

publicclassMenuItem{

publicMenuItem(String text, boolean isSelected, int icon, int iconSelected){
this.text= text;
this.isSelected= isSelected;
this.icon= icon;
this.iconSelected= iconSelected;
}

boolean isSelected;
String text;
int icon;
int iconSelected;
}

Adapter沒撒說的~~提供了一個setSection方法用於設置選中Item的樣式什麼的。接下來看ContentFragment，僅僅只是一個TextView而已，所以代碼也比較easy。

packagecom.zhy.toolbar;

importandroid.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v4.app.Fragment;
import android.text.TextUtils;
import android.view.Gravity;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;

/**
* Created by zhy on 15/4/26.
*/
publicclass ContentFragmentextends Fragment {

publicstaticfinalString KEY_TITLE ="key_title";
privateString mTitle;

publicstatic ContentFragment newInstance(String title){
ContentFragment fragment =new ContentFragment();
Bundle bundle =new Bundle();
bundle.putString(KEY_TITLE, title);
fragment.setArguments(bundle);
return fragment;
}

@Nullable
@Override
publicView onCreateView(LayoutInflater inflater, @Nullable ViewGroup container,
@Nullable Bundle savedInstanceState){

TextView tv =new TextView(getActivity());
String title=(String) getArguments().get(KEY_TITLE);
if(!TextUtils.isEmpty(title))
{
tv.setGravity(Gravity.CENTER);
tv.setTextSize(40);
tv.setText(title);
}

return tv;
}
}

提供newInstance接收一個title參數去實例化它。最後就是我們的MainActivity了，負責管理各種Fragment。

MainActivity
packagecom.zhy.toolbar;importandroid.os.Bundle;importandroid.support.v4.app.Fragment;importandroid.support.v4.app.FragmentManager;importandroid.support.v4.app.FragmentTransaction;importandroid.support.v4.widget.DrawerLayout;importandroid.support.v7.app.ActionBarDrawerToggle;importandroid.support.v7.app.AppCompatActivity;importandroid.support.v7.widget.Toolbar;importandroid.text.TextUtils;importandroid.view.Gravity;importjava.util.List;publicclass MainActivity extends AppCompatActivity {

private ActionBarDrawerToggle mActionBarDrawerToggle;private DrawerLayout mDrawerLayout;private Toolbar mToolbar;private LeftMenuFragment mLeftMenuFragment;private ContentFragment mCurrentFragment;privateString mTitle;privatestaticfinalString TAG ="com.zhy.toolbar";privatestaticfinalString KEY_TITLLE ="key_title"; @Override
protectedvoid onCreate(Bundle savedInstanceState){super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);

initToolBar();
initViews();//恢復title
restoreTitle(savedInstanceState);

FragmentManager fm = getSupportFragmentManager();//查找當前顯示的Fragment
mCurrentFragment =(ContentFragment) fm.findFragmentByTag(mTitle);if(mCurrentFragment==null){
mCurrentFragment = ContentFragment.newInstance(mTitle);
fm.beginTransaction().add(R.id.id_content_container, mCurrentFragment, mTitle).commit();
}

mLeftMenuFragment =(LeftMenuFragment) fm.findFragmentById(R.id.id_left_menu_container);if(mLeftMenuFragment==null){
mLeftMenuFragment =new LeftMenuFragment();
fm.beginTransaction().add(R.id.id_left_menu_container, mLeftMenuFragment).commit();
}//隱藏別的Fragment，如果存在的話
List fragments= fm.getFragments();if(fragments!=null)for(Fragment fragment: fragments){if(fragment== mCurrentFragment || fragment == mLeftMenuFragment)continue;
fm.beginTransaction().hide(fragment).commit();
}//設置MenuItem的選擇回調
mLeftMenuFragment.setOnMenuItemSelectedListener(new LeftMenuFragment.OnMenuItemSelectedListener(){ @Override
publicvoid menuItemSelected(String title){

FragmentManager fm = getSupportFragmentManager();
ContentFragment fragment =(ContentFragment) getSupportFragmentManager().findFragmentByTag(title);if(fragment== mCurrentFragment){
mDrawerLayout.closeDrawer(Gravity.LEFT);return;
}

FragmentTransaction transaction = fm.beginTransaction();
transaction.hide(mCurrentFragment);if(fragment==null){
fragment = ContentFragment.newInstance(title);
transaction.add(R.id.id_content_container, fragment, title);
}else{
transaction.show(fragment);
}
transaction.commit();

mCurrentFragment = fragment;
mTitle = title;
mToolbar.setTitle(mTitle);
mDrawerLayout.closeDrawer(Gravity.LEFT);


}
});

}privatevoid restoreTitle(Bundle savedInstanceState){if(savedInstanceState!=null)
mTitle = savedInstanceState.getString(KEY_TITLLE);if(TextUtils.isEmpty(mTitle)){
mTitle = getResources().getStringArray(
R.array.array_left_menu)[0];
}

mToolbar.setTitle(mTitle);
} @Override
protectedvoid onSaveInstanceState(Bundle outState){super.onSaveInstanceState(outState);
outState.putString(KEY_TITLLE, mTitle);
}privatevoid initToolBar(){

Toolbar toolbar = mToolbar =(Toolbar) findViewById(R.id.id_toolbar);// App Logo
// toolbar.setLogo(R.mipmap.ic_launcher);
// Title
toolbar.setTitle(getResources().getStringArray(R.array.array_left_menu)[0]);// Sub Title
// toolbar.setSubtitle("Sub title");// toolbar.setTitleTextAppearance();


setSupportActionBar(toolbar);//Navigation Icon
toolbar.setNavigationIcon(R.drawable.ic_toc_white_24dp);/*
toolbar.setOnMenuItemClickListener(new Toolbar.OnMenuItemClickListener() {
@Override
public boolean onMenuItemClick(MenuItem item) {
return false;
}
});*/

}privatevoid initViews(){

mDrawerLayout =(DrawerLayout) findViewById(R.id.id_drawerlayout);

mActionBarDrawerToggle =new ActionBarDrawerToggle(this,
mDrawerLayout, mToolbar, R.string.open, R.string.close);
mActionBarDrawerToggle.syncState();
mDrawerLayout.setDrawerListener(mActionBarDrawerToggle);


}
}

內容區域的切換是通過Fragment hide和show實現的，畢竟如果用replace，如果Fragment的view結構比較復雜，可能會有卡頓。當然了，注意每個Fragment占據的內存情況，如果內存不足，可能需要改變實現方式。對於旋轉屏幕或者應用長時間置於後台，Activity重建的問題，做了簡單的處理。
