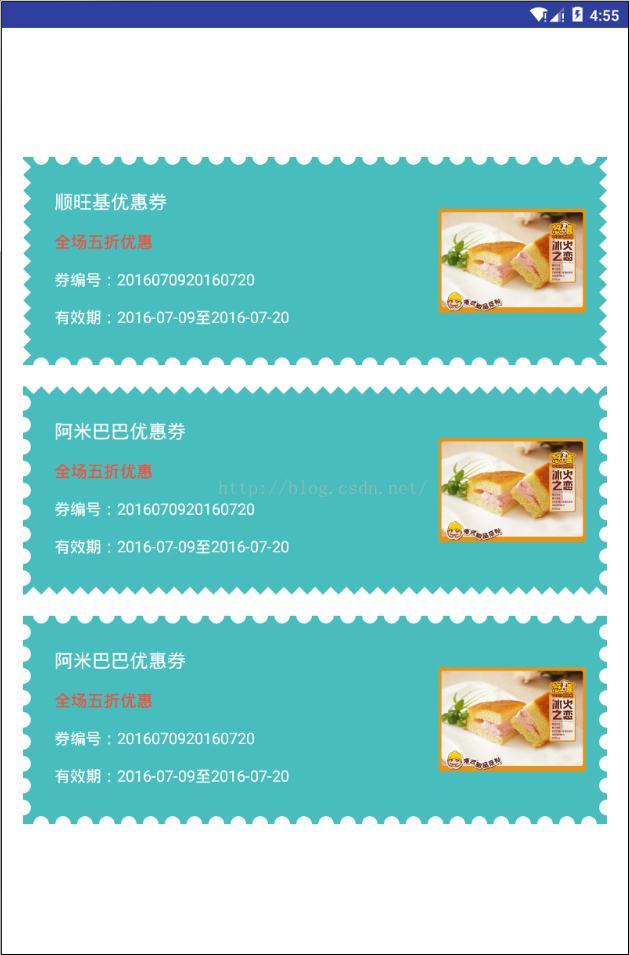

現在購物類的APP真的是數不甚數啊，經常可以在這些APP中看到優惠券的影子，今天我們就來實現一下優惠券的背景效果。實際開發中，如果我們想偷懶，直接用一張背景圖作為優惠劵背景就OK了，今天我們手動來實現一下，其實實現起來還是比較簡單的。效果圖如下：
邊緣的樣式可以自由定制，有兩種邊緣類型：半圓形和三角形。上面圖中第一張左右兩邊邊緣為三角形、上下邊緣為半圓形，第二張左右兩本是半圓形、上下兩邊是三角形，第三張上下、左右兩邊都是半圓形。邊緣的設置都是通過在xml布局中自定義屬性指定，因此可根據需要自由定制，也可以設置為none，表示不繪制邊緣，默認類型就是none。
要實現這個自定義View，我們需要考慮的問題有三個：
（1）是繼承View還是ViewGroup？
（2）邊緣怎麼來處理？
（3）繪制的時機？
對於第一個問題，我們簡單想一下就可以得出答案，因為我們在這個自定義View中需要放入一些其他的控件，如上圖中的TextView和ImageView，如果繼承View那裡面就不能再放入其他控件了，因此我們得選擇繼承ViewGroup，但是如果我們直接是繼承ViewGroup的話，那裡面的控件擺放邏輯即onLayout還得我們自己來實現，此時就會比較復雜了，為了簡單起見，我們直接繼承自LinearLayout即可，不用去考慮onMeasure和onLayout的實現，只需關注我們這一次的業務核心即繪制不同的邊緣。
對於第二個問題，我們觀察一下上圖，只需要在控件的邊緣做文章即可，拿半圓形邊緣來說，我們只需要在一條邊上循環進行半圓的繪制即可，這裡重要的是要計算出這一條邊上有多少個半圓型，因為每個人可能設置的控件長度不一樣，我們可以指定一下圓形半徑以及半圓形與半圓形直接間距，有了這兩個參數就可以計算出這一條邊上有多少個半圓型了，如下計算方法：
/**
* 計算垂直方向需要畫圓或三角形的數量和初始偏移量
* @param gapSize 每個圓形或三角形之間的間距
*/
private void calculateVerticalCount(float gapSize){
mVerticalCount = (int) ((mHeight - gapSize) / (2 * mRadius + gapSize));
mVerticalInitSize = (int) ((mHeight - (2 * mRadius * mVerticalCount + (mVerticalCount + 1) * gapSize)) / 2);
}
/**
* 計算水平方向上圓或三角形的數量和初始偏移量
* @param gapSize 每個圓形或三角形之間的間距
*/
private void calculateHorizontalCount(float gapSize) {
mHorizontalCount = (int) ((mWidth - gapSize) / (2 * mRadius + gapSize));
mHorizontalInitSize = (int) ((mWidth - (2 * mRadius * mHorizontalCount + (mHorizontalCount + 1) * gapSize)) / 2);
}
上面這個計算方式畫個圖就出來了，假設有n個半圓，那就會有n+1個圓間距，因此控件寬度mWidth = n * 2 * radius + (n-1) * gapSize，由此可以求出半圓的個數，由於邊的寬度或高度在這個半徑radius和圓間距gapsize下不一定能夠完整平分，為了讓兩邊留出的距離相等，我們計算了一個初始偏移值。
在計算出了邊上的半圓數量之後，就可以開始准備繪制操作了。那繪制的時機是在哪裡？根據View的繪制過程：先繪制背景、在繪制自己（即onDraw）、下面繪制子布局、最後再繪制一些裝飾之類的，其實我們在onDraw或dispatchDraw中繪制都可以，只不過onDraw一般是對於View來說的，對於ViewGroup我們一般用它來擺放布局，當我們在ViewGroup的onDraw中繪制時，最好要給這個ViewGroup設置background或setWillNotDraw(false);進行設置，才能保證每次都會進入onDraw方法，這裡我選擇在dispatchDraw中進行繪制，先讓它的子View全部繪制完畢，然後再繪制邊緣，以避免我們的邊緣被裡面的內容給覆蓋掉。
在繪制的時候不斷循環繪制，不斷更改坐標即可。具體實現如下：
@Override
protected void dispatchDraw(Canvas canvas) {
super.dispatchDraw(canvas);
if(vertical_style == 1){//如果垂直方向是半圓形
drawVerticalCircle(canvas);
}else if(vertical_style == 2){//垂直方向是三角形
drawVerticalTriangle(canvas);
}
if(horizontal_style == 1){//如果水平方向是半圓形
drawHorizontalCircle(canvas);
}else if(horizontal_style == 2){//如果水平方向是三角形
drawHorizontalTriangle(canvas);
}
}
/**
* 在水平方向上繪制三角形
* @param canvas
*/
private void drawHorizontalTriangle(Canvas canvas) {
//先計算出水平方向上的數量
calculateHorizontalCount(0);
Path path = new Path();
float x = 0;
//繪制上面部分
for(int i = 0; i < mHorizontalCount; i++){
path.reset();
x = mHorizontalInitSize + i * 2 * mRadius;
path.moveTo(x, 0);
x += mRadius;
path.lineTo(x, mRadius);
x += mRadius;
path.lineTo(x, 0);
path.close();
canvas.drawPath(path, mPaint);
}
//繪制下面部分
x = 0;
for(int i = 0; i < mHorizontalCount; i++){
path.reset();
x = mHorizontalInitSize + i * 2 * mRadius;
path.moveTo(x, mHeight);
x += mRadius;
path.lineTo(x, mHeight - mRadius);
x += mRadius;
path.lineTo(x, mHeight);
path.close();
canvas.drawPath(path, mPaint);
}
}
/**
* 在水平方向上繪制圓形
* @param canvas
*/
private void drawHorizontalCircle(Canvas canvas) {
//先計算出水平方向上的數量
calculateHorizontalCount(mGapSize);
float x = mHorizontalInitSize + mGapSize + mRadius;
//先繪制上面部分
for(int i = 0; i < mHorizontalCount; i++){
canvas.drawCircle(x, 0, mRadius, mPaint);
x += 2 * mRadius + mGapSize;
}
//再繪制下面部分
x = mHorizontalInitSize + mGapSize + mRadius;
for(int i = 0; i < mHorizontalCount; i++){
canvas.drawCircle(x, mHeight, mRadius, mPaint);
x += 2 * mRadius + mGapSize;
}
}
/**
* 在垂直方向繪制三角形
* @param canvas
*/
private void drawVerticalTriangle(Canvas canvas) {
//計算一下三角形的數量和初始距離
calculateVerticalCount(0);
Path path = new Path();
float y = 0;
//先畫左邊
for(int i = 0; i < mVerticalCount; i++){
path.reset();
y = mVerticalInitSize + i * 2 * mRadius;
path.moveTo(0, y);
y += mRadius;
path.lineTo(mRadius, y);
y += mRadius;
path.lineTo(0, y);
path.close();
canvas.drawPath(path, mPaint);
}
//再畫右邊
y = 0;
for(int i = 0; i < mVerticalCount; i++){
path.reset();
y = mVerticalInitSize + i * 2 * mRadius;
path.moveTo(mWidth, y);
y += mRadius;
path.lineTo(mWidth - mRadius, y);
y += mRadius;
path.lineTo(mWidth, y);
path.close();
canvas.drawPath(path, mPaint);
}
}
/**
* 在垂直方向繪制半圓形
* @param canvas
*/
private void drawVerticalCircle(Canvas canvas) {
//計算一下圓形的數量和初始偏移距離
calculateVerticalCount(mGapSize);
//這次使用畫弧來繪制出圓形
RectF rectF = new RectF();
//先畫左邊
for(int i = 0; i < mVerticalCount; i++){
rectF.left = -mRadius;
rectF.top = mVerticalInitSize + mGapSize * (i + 1) + i * 2 * mRadius;
rectF.right = mRadius;
rectF.bottom = rectF.top + 2 * mRadius;
canvas.drawArc(rectF, -90, 180, false, mPaint);
}
//再畫右邊
for(int i = 0; i < mVerticalCount; i++){
rectF.left = mWidth - mRadius;
rectF.top = mVerticalInitSize + mGapSize * (i + 1) + i * 2 * mRadius;
rectF.right = rectF.left + 2 * mRadius;
rectF.bottom = rectF.top + 2 * mRadius;
canvas.drawArc(rectF, 90, 180, false, mPaint);
}
}
因為這個自定義View是繼承自LinearLayout，在布局中直接把它當做LinearLayout來使用，通過我們自定義的屬性來指定邊緣類型。
那在xml布局中就可以自己自由指定了，如下：
