Android aidl Binder框架淺析

編輯：Android資訊

1、概述

Binder能干什麼？Binder可以提供系統中任何程序都可以訪問的全局服務。這個功能當然是任何系統都應該提供的，下面我們簡單看一下Android的Binder的框架

Android Binder框架分為服務器接口、Binder驅動、以及客戶端接口；簡單想一下，需要提供一個全局服務，那麼全局服務那端即是服務器接口，任何程序即客戶端接口，它們之間通過一個Binder驅動訪問。

服務器端接口：實際上是Binder類的對象，該對象一旦創建，內部則會啟動一個隱藏線程，會接收Binder驅動發送的消息，收到消息後，會執行Binder對象中的onTransact()函數，並按照該函數的參數執行不同的服務器端代碼。

Binder驅動：該對象也為Binder類的實例，客戶端通過該對象訪問遠程服務。

客戶端接口：獲得Binder驅動，調用其transact()發送消息至服務器

如果大家對上述不了解，沒關系，下面會通過例子來更好的說明，實踐是檢驗真理的唯一標准嘛

2、AIDL的使用

如果對Android比較熟悉，那麼一定使用過AIDL，如果你還不了解，那麼也沒關系，下面會使用一個例子展示AIDL的用法。

我們使用AIDL實現一個跨進程的加減法調用

1、服務端

新建一個項目，創建一個包名：com.zhy.calc.aidl，在包內創建一個ICalcAIDL文件：

package com.zhy.calc.aidl;
interface ICalcAIDL
{
    int add(int x , int y);
    int min(int x , int y );
}

注意，文件名為ICalcAIDL.aidl

然後在項目的gen目錄下會生成一個ICalcAIDL.java文件，暫時不貼這個文件的代碼了，後面會詳細說明

然後我們在項目中新建一個Service，代碼如下：

package com.example.zhy_binder;

import com.zhy.calc.aidl.ICalcAIDL;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;

public class CalcService extends Service
{
    private static final String TAG = "server";

    public void onCreate()
    {
        Log.e(TAG, "onCreate");
    }

    public IBinder onBind(Intent t)
    {
        Log.e(TAG, "onBind");
        return mBinder;
    }

    public void onDestroy()
    {
        Log.e(TAG, "onDestroy");
        super.onDestroy();
    }

    public boolean onUnbind(Intent intent)
    {
        Log.e(TAG, "onUnbind");
        return super.onUnbind(intent);
    }

    public void onRebind(Intent intent)
    {
        Log.e(TAG, "onRebind");
        super.onRebind(intent);
    }

    private final ICalcAIDL.Stub mBinder = new ICalcAIDL.Stub()
    {

        @Override
        public int add(int x, int y) throws RemoteException
        {
            return x + y;
        }

        @Override
        public int min(int x, int y) throws RemoteException
        {
            return x - y;
        }

    };

}

在此Service中，使用生成的ICalcAIDL創建了一個mBinder的對象，並在Service的onBind方法中返回

最後記得在AndroidManifest中注冊

<service android:name="com.example.zhy_binder.CalcService" >
           <intent-filter>
               <action android:name="com.zhy.aidl.calc" />

               <category android:name="android.intent.category.DEFAULT" />
           </intent-filter>
       </service>

這裡我們指定了一個name，因為我們一會會在別的應用程序中通過Intent來查找此Service；這個不需要Activity，所以我也就沒寫Activity，安裝完成也看不到安裝圖標，悄悄在後台運行著。

到此，服務端編寫完畢。下面開始編寫客戶端

2、客戶端

客戶端的代碼比較簡單，創建一個布局，裡面包含4個按鈕，分別為綁定服務，解除綁定，調用加法，調用減法

布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="bindService"
        android:text="BindService" />

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="unbindService"
        android:text="UnbindService" />

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="addInvoked"
        android:text="12+12" />

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="minInvoked"
        android:text="50-12" />

</LinearLayout>

主Activity

package com.example.zhy_binder_client;

import android.app.Activity;
import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.util.Log;
import android.view.View;
import android.widget.Toast;

import com.zhy.calc.aidl.ICalcAIDL;

public class MainActivity extends Activity
{
    private ICalcAIDL mCalcAidl;

    private ServiceConnection mServiceConn = new ServiceConnection()
    {
        @Override
        public void onServiceDisconnected(ComponentName name)
        {
            Log.e("client", "onServiceDisconnected");
            mCalcAidl = null;
        }

        @Override
        public void onServiceConnected(ComponentName name, IBinder service)
        {
            Log.e("client", "onServiceConnected");
            mCalcAidl = ICalcAIDL.Stub.asInterface(service);
        }
    };

    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

    }

    /**
     * 點擊BindService按鈕時調用
     * @param view
     */
    public void bindService(View view)
    {
        Intent intent = new Intent();
        intent.setAction("com.zhy.aidl.calc");
        bindService(intent, mServiceConn, Context.BIND_AUTO_CREATE);
    }
    /**
     * 點擊unBindService按鈕時調用
     * @param view
     */
    public void unbindService(View view)
    {
        unbindService(mServiceConn);
    }
    /**
     * 點擊12+12按鈕時調用
     * @param view
     */
    public void addInvoked(View view) throws Exception
    {

        if (mCalcAidl != null)
        {
            int addRes = mCalcAidl.add(12, 12);
            Toast.makeText(this, addRes + "", Toast.LENGTH_SHORT).show();
        } else
        {
            Toast.makeText(this, "服務器被異常殺死，請重新綁定服務端", Toast.LENGTH_SHORT)
                    .show();

        }

    }
    /**
     * 點擊50-12按鈕時調用
     * @param view
     */
    public void minInvoked(View view) throws Exception
    {

        if (mCalcAidl != null)
        {
            int addRes = mCalcAidl.min(58, 12);
            Toast.makeText(this, addRes + "", Toast.LENGTH_SHORT).show();
        } else
        {
            Toast.makeText(this, "服務端未綁定或被異常殺死，請重新綁定服務端", Toast.LENGTH_SHORT)
                    .show();

        }

    }

}

很標准的綁定服務的代碼。

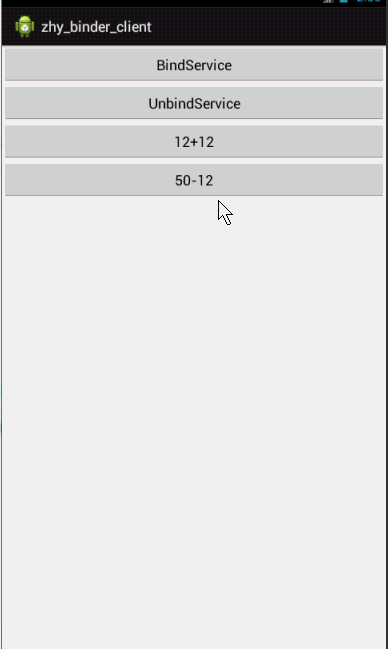

直接看運行結果：

我們首先點擊BindService按鈕，查看log

08-09 22:56:38.959: E/server(29692): onCreate
08-09 22:56:38.959: E/server(29692): onBind
08-09 22:56:38.959: E/client(29477): onServiceConnected

可以看到，點擊BindService之後，服務端執行了onCreate和onBind的方法，並且客戶端執行了onServiceConnected方法，標明服務器與客戶端已經聯通

然後點擊12+12，50-12可以成功的調用服務端的代碼並返回正確的結果

下面我們再點擊unBindService

08-09 22:59:25.567: E/server(29692): onUnbind
08-09 22:59:25.567: E/server(29692): onDestroy

由於我們當前只有一個客戶端綁定了此Service，所以Service調用了onUnbind和onDestory

然後我們繼續點擊12+12，50-12，通過上圖可以看到，依然可以正確執行，也就是說即使onUnbind被調用，連接也是不會斷開的，那麼什麼時候會端口呢？

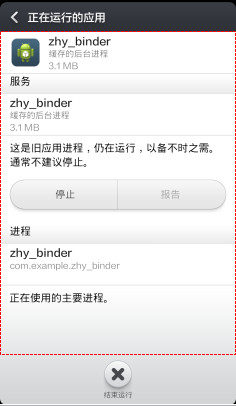

即當服務端被異常終止的時候，比如我們現在在手機的正在執行的程序中找到該服務：

點擊停止，此時查看log

08-09 23:04:21.433: E/client(30146): onServiceDisconnected

可以看到調用了onServiceDisconnected方法，此時連接被斷開，現在點擊12+12，50-12的按鈕，則會彈出Toast服務端斷開的提示。

說了這麼多，似乎和Binder框架沒什麼關系，下面我們來具體看一看AIDL為什麼做了些什麼。

3、分析AIDL生成的代碼

1、服務端

先看服務端的代碼，可以看到我們服務端提供的服務是由

private final ICalcAIDL.Stub mBinder = new ICalcAIDL.Stub()
    {

        @Override
        public int add(int x, int y) throws RemoteException
        {
            return x + y;
        }

        @Override
        public int min(int x, int y) throws RemoteException
        {
            return x - y;
        }

    };

ICalcAILD.Stub來執行的，讓我們來看看Stub這個類的聲明：

public static abstract class Stub extends android.os.Binder implements com.zhy.calc.aidl.ICalcAIDL

清楚的看到這個類是Binder的子類，是不是符合我們文章開通所說的服務端其實是一個Binder類的實例

接下來看它的onTransact()方法：

@Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
{
switch (code)
{
case INTERFACE_TRANSACTION:
{
reply.writeString(DESCRIPTOR);
return true;
}
case TRANSACTION_add:
{
data.enforceInterface(DESCRIPTOR);
int _arg0;
_arg0 = data.readInt();
int _arg1;
_arg1 = data.readInt();
int _result = this.add(_arg0, _arg1);
reply.writeNoException();
reply.writeInt(_result);
return true;
}
case TRANSACTION_min:
{
data.enforceInterface(DESCRIPTOR);
int _arg0;
_arg0 = data.readInt();
int _arg1;
_arg1 = data.readInt();
int _result = this.min(_arg0, _arg1);
reply.writeNoException();
reply.writeInt(_result);
return true;
}
}
return super.onTransact(code, data, reply, flags);
}

文章開頭也說到服務端的Binder實例會根據客戶端依靠Binder驅動發來的消息，執行onTransact方法，然後由其參數決定執行服務端的代碼。

可以看到onTransact有四個參數

code ， data ，replay ， flags

code 是一個整形的唯一標識，用於區分執行哪個方法，客戶端會傳遞此參數，告訴服務端執行哪個方法

data客戶端傳遞過來的參數

replay服務器返回回去的值

flags標明是否有返回值，0為有（雙向），1為沒有（單向）

我們仔細看case TRANSACTION_min中的代碼

data.enforceInterface(DESCRIPTOR);與客戶端的writeInterfaceToken對用，標識遠程服務的名稱

int _arg0;
_arg0 = data.readInt();
int _arg1;
_arg1 = data.readInt();

接下來分別讀取了客戶端傳入的兩個參數

int _result = this.min(_arg0, _arg1);
reply.writeNoException();
reply.writeInt(_result);

然後執行this.min，即我們實現的min方法；返回result由reply寫回。

add同理，可以看到服務端通過AIDL生成Stub的類，封裝了服務端本來需要寫的代碼。

2、客戶端

客戶端主要通過ServiceConnected與服務端連接

private ServiceConnection mServiceConn = new ServiceConnection()
    {
        @Override
        public void onServiceDisconnected(ComponentName name)
        {
            Log.e("client", "onServiceDisconnected");
            mCalcAidl = null;
        }

        @Override
        public void onServiceConnected(ComponentName name, IBinder service)
        {
            Log.e("client", "onServiceConnected");
            mCalcAidl = ICalcAIDL.Stub.asInterface(service);
        }
    };

如果你比較敏銳，應該會猜到這個onServiceConnected中的IBinder實例，其實就是我們文章開通所說的Binder驅動，也是一個Binder實例

在ICalcAIDL.Stub.asInterface中最終調用了：

return new com.zhy.calc.aidl.ICalcAIDL.Stub.Proxy(obj);

這個Proxy實例傳入了我們的Binder驅動，並且封裝了我們調用服務端的代碼，文章開頭說，客戶端會通過Binder驅動的transact()方法調用服務端代碼

直接看Proxy中的add方法

@Override public int add(int x, int y) throws android.os.RemoteException
{
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
int _result;
try {
_data.writeInterfaceToken(DESCRIPTOR);
_data.writeInt(x);
_data.writeInt(y);
mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0);
_reply.readException();
_result = _reply.readInt();
}
finally {
_reply.recycle();
_data.recycle();
}
return _result;
}

首先聲明兩個Parcel對象，一個用於傳遞數據，一個用戶接收返回的數據

_data.writeInterfaceToken(DESCRIPTOR);與服務器端的enforceInterfac對應

_data.writeInt(x);
_data.writeInt(y);寫入需要傳遞的參數

mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0);

終於看到了我們的transact方法，第一個對應服務端的code,_data,_repay分別對應服務端的data，reply，0表示是雙向的

_reply.readException();
_result = _reply.readInt();

最後讀出我們服務端返回的數據，然後return。可以看到和服務端的onTransact基本是一行一行對應的。

到此，我們已經通過AIDL生成的代碼解釋了Android Binder框架的工作原理。Service的作用其實就是為我們創建Binder驅動，即服務端與客戶端連接的橋梁。

AIDL其實通過我們寫的aidl文件，幫助我們生成了一個接口，一個Stub類用於服務端，一個Proxy類用於客戶端調用。那麼我們是否可以不通過寫AIDL來實現遠程的通信呢？下面向大家展示如何完全不依賴AIDL來實現客戶端與服務端的通信。

4、不依賴AIDL實現程序間通訊

1、服務端代碼

我們新建一個CalcPlusService.java用於實現兩個數的乘和除

package com.example.zhy_binder;

import android.app.Service;
import android.content.Intent;
import android.os.Binder;
import android.os.IBinder;
import android.os.Parcel;
import android.os.RemoteException;
import android.util.Log;

public class CalcPlusService extends Service
{
    private static final String DESCRIPTOR = "CalcPlusService";
    private static final String TAG = "CalcPlusService";

    public void onCreate()
    {
        Log.e(TAG, "onCreate");
    }

    @Override
    public int onStartCommand(Intent intent, int flags, int startId)
    {
        Log.e(TAG, "onStartCommand");
        return super.onStartCommand(intent, flags, startId);
    }

    public IBinder onBind(Intent t)
    {
        Log.e(TAG, "onBind");
        return mBinder;
    }

    public void onDestroy()
    {
        Log.e(TAG, "onDestroy");
        super.onDestroy();
    }

    public boolean onUnbind(Intent intent)
    {
        Log.e(TAG, "onUnbind");
        return super.onUnbind(intent);
    }

    public void onRebind(Intent intent)
    {
        Log.e(TAG, "onRebind");
        super.onRebind(intent);
    }

    private MyBinder mBinder = new MyBinder();

    private class MyBinder extends Binder
    {
        @Override
        protected boolean onTransact(int code, Parcel data, Parcel reply,
                int flags) throws RemoteException
        {
            switch (code)
            {
            case 0x110:
            {
                data.enforceInterface(DESCRIPTOR);
                int _arg0;
                _arg0 = data.readInt();
                int _arg1;
                _arg1 = data.readInt();
                int _result = _arg0 * _arg1;
                reply.writeNoException();
                reply.writeInt(_result);
                return true;
            }
            case 0x111:
            {
                data.enforceInterface(DESCRIPTOR);
                int _arg0;
                _arg0 = data.readInt();
                int _arg1;
                _arg1 = data.readInt();
                int _result = _arg0 / _arg1;
                reply.writeNoException();
                reply.writeInt(_result);
                return true;
            }
            }
            return super.onTransact(code, data, reply, flags);
        }

    };

}

我們自己實現服務端，所以我們自定義了一個Binder子類，然後復寫了其onTransact方法，我們指定服務的標識為CalcPlusService，然後0×110為乘，0×111為除；

記得在AndroidMenifest中注冊

<service android:name="com.example.zhy_binder.CalcPlusService" >
           <intent-filter>
               <action android:name="com.zhy.aidl.calcplus" />
               <category android:name="android.intent.category.DEFAULT" />
           </intent-filter>
       </service>

服務端代碼結束。

2、客戶端代碼

單獨新建了一個項目，代碼和上例很類似

首先布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="bindService"
        android:text="BindService" />

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="unbindService"
        android:text="UnbindService" />

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="mulInvoked"
        android:text="50*12" />

    <Button
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:onClick="divInvoked"
        android:text="36/12" />

</LinearLayout>

可以看到加入了乘和除

然後是Activity的代碼

package com.example.zhy_binder_client03;

import android.app.Activity;
import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.widget.Toast;

public class MainActivity extends Activity
{

    private IBinder mPlusBinder;
    private ServiceConnection mServiceConnPlus = new ServiceConnection()
    {
        @Override
        public void onServiceDisconnected(ComponentName name)
        {
            Log.e("client", "mServiceConnPlus onServiceDisconnected");
        }

        @Override
        public void onServiceConnected(ComponentName name, IBinder service)
        {

            Log.e("client", " mServiceConnPlus onServiceConnected");
            mPlusBinder = service;
        }
    };

    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

    }

    public void bindService(View view)
    {
        Intent intentPlus = new Intent();
        intentPlus.setAction("com.zhy.aidl.calcplus");
        boolean plus = bindService(intentPlus, mServiceConnPlus,
                Context.BIND_AUTO_CREATE);
        Log.e("plus", plus + "");
    }

    public void unbindService(View view)
    {
        unbindService(mServiceConnPlus);
    }

    public void mulInvoked(View view)
    {

        if (mPlusBinder == null)
        {
            Toast.makeText(this, "未連接服務端或服務端被異常殺死", Toast.LENGTH_SHORT).show();
        } else
        {
            android.os.Parcel _data = android.os.Parcel.obtain();
            android.os.Parcel _reply = android.os.Parcel.obtain();
            int _result;
            try
            {
                _data.writeInterfaceToken("CalcPlusService");
                _data.writeInt(50);
                _data.writeInt(12);
                mPlusBinder.transact(0x110, _data, _reply, 0);
                _reply.readException();
                _result = _reply.readInt();
                Toast.makeText(this, _result + "", Toast.LENGTH_SHORT).show();

            } catch (RemoteException e)
            {
                e.printStackTrace();
            } finally
            {
                _reply.recycle();
                _data.recycle();
            }
        }

    }

    public void divInvoked(View view)
    {

        if (mPlusBinder == null)
        {
            Toast.makeText(this, "未連接服務端或服務端被異常殺死", Toast.LENGTH_SHORT).show();
        } else
        {
            android.os.Parcel _data = android.os.Parcel.obtain();
            android.os.Parcel _reply = android.os.Parcel.obtain();
            int _result;
            try
            {
                _data.writeInterfaceToken("CalcPlusService");
                _data.writeInt(36);
                _data.writeInt(12);
                mPlusBinder.transact(0x111, _data, _reply, 0);
                _reply.readException();
                _result = _reply.readInt();
                Toast.makeText(this, _result + "", Toast.LENGTH_SHORT).show();

            } catch (RemoteException e)
            {
                e.printStackTrace();
            } finally
            {
                _reply.recycle();
                _data.recycle();
            }
        }

    }
}

為了明了，我直接在mulInvoked裡面寫了代碼，和服務端都沒有抽象出一個接口。首先綁定服務時，通過onServiceConnected得到Binder驅動即mPlusBinder；

然後准備數據，調用transact方法，通過code指定執行服務端哪個方法，代碼和上面的分析一致。

下面看運行結果：

是不是很好的實現了我們兩個應用程序間的通訊，並沒有使用aidl文件，也從側面分析了我們上述分析是正確的。

好了，就到這裡，相信大家看完這篇博文，對aidl和Binder的理解也會更加深刻。

測試代碼點擊下載

代碼先安裝server端的代碼，然後再安裝client端的。

  1. 上一頁:
  2. 下一頁:
Android資訊
Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例
相關文章
熱門文章
Android安全加密：非對稱加密 Android WebView 實現離線緩存閱讀 Android使用Ant進行apk多渠道打包 Android 中 XML 數據解析詳解 Android子線程真的不能更新UI麼 谷歌發布Android Auto API
談談Android 6.0運行時權限理解

前言 谷歌在2015年8月份時候，發布了Android 6.0版
Android 異步加載神器 Loader 全解析

在之前呢，我們經常會有這種需求，比如在某個activity，或者
如何反編譯Android 5.0 framework

在Android平台，對於和硬件交互相關的模塊來說，比如：和雙卡
實戰解析Android架構設計原則

嘿！經過一段時間收集了大量反饋意見後，我認為應該來說說這個話題了
閱讀排行版
Copyright © Android教程網 All Rights Reserved
