本文是Android Binder機制解析的第二篇文章，會講解Binder Framework的C++部分邏輯。
Binder機制分析的第一篇文章，請移步這裡：理解 Android Binder 機制（一）：驅動篇
Framework是一個中間層，它對接了底層實現，封裝了復雜的內部邏輯，並提供供外部使用的接口。Framework層是應用程序開發的基礎。
Binder Framework層分為C++和Java兩個部分，為了達到功能的復用，中間通過JNI進行銜接。
Binder Framework的C++部分，頭文件位於這個路徑：/frameworks/native/include/binder/，實現位於這個路徑：/frameworks/native/libs/binder/ 。Binder庫最終會編譯成一個動態鏈接庫：libbinder.so，供其他進程鏈接使用。
為了便於說明，下文中我們將Binder Framework 的C++部分稱之為libbinder。
libbinder中，將實現分為Proxy和Native兩端。Proxy對應了上文提到的Client端，是服務對外提供的接口。而Native是服務實現的一端，對應了上文提到的Server端。類名中帶有小寫字母p的（例如BpInterface），就是指Proxy端。類名帶有小寫字母n的（例如BnInterface），就是指Native端。
Proxy代表了調用方，通常與服務的實現不在同一個進程，因此下文中，我們也稱Proxy端為“遠程”端。Native端是服務實現的自身，因此下文中，我們也稱Native端為”本地“端。
這裡，我們先對libbinder中的主要類做一個簡要說明，了解一下它們的關系，然後再詳細的講解。
下圖描述了這些類之間的關系：
另外說明一下，Binder服務的實現類（圖中紫色部分）通常都會遵守下面的命名規則：
看了上面這些介紹，你可能還是不太容易理解。不過不要緊，下面我們會逐步拆分講解這些內容。
在這幅圖中，淺黃色部分的結構是最難理解的，因此我們先從它們著手。
我們先來看看IBinder這個類。這個類描述了所有在Binder上傳遞的對象，它既是Binder本地對象BBinder的父類，也是Binder遠程對象BpBinder的父類。這個類中的主要方法說明如下：
BpBinder的實例代表了遠程Binder，這個類的對象將被客戶端調用。其中handle方法會返回指向Binder服務實現者的句柄，這個類最重要就是提供了transact方法，這個方法會將遠程調用的參數封裝好發送的Binder驅動。
由於每個Binder服務通常都會提供多個服務接口，而這個方法中的uint32_t code參數就是用來對服務接口進行編號區分的。Binder服務的每個接口都需要指定一個唯一的code，這個code要在Proxy和Native端配對好。當客戶端將請求發送到服務端的時候，服務端根據這個code（onTransact方法中）來區分調用哪個接口方法。
BBinder的實例代表了本地Binder，它描述了服務的提供方，所有Binder服務的實現者都要繼承這個類（的子類），在繼承類中，最重要的就是實現onTransact方法，因為這個方法是所有請求的入口。因此，這個方法是和BpBinder中的transact方法對應的，這個方法同樣也有一個uint32_t code參數，在這個方法的實現中，由服務提供者通過code對請求的接口進行區分，然後調用具體實現服務的方法。
IBinder中定義了uint32_t code允許的范圍：
FIRST_CALL_TRANSACTION = 0x00000001, LAST_CALL_TRANSACTION = 0x00ffffff,
Binder服務要保證自己提供的每個服務接口有一個唯一的code，例如某個Binder服務可以將：add接口code設為1，minus接口code設為2，multiple接口code設為3，divide接口code設為4，等等。
講完了IBinder，BpBinder和BBinder三個類，我們再來看看BpReBase，IInterface，BpInterface和BnInterface。
每個Binder服務都是為了某個功能而實現的，因此其本身會定義一套接口集（通常是C++的一個類）來描述自己提供的所有功能。而Binder服務既有自身實現服務的類，也要有給客戶端進程調用的類。為了便於開發，這兩中類裡面的服務接口應當是一致的，例如：假設服務實現方提供了一個接口為add(int a, int b)的服務方法，那麼其遠程接口中也應當有一個add(int a, int b)方法。因此為了實現方便，本地實現類和遠程接口類需要有一個公共的描述服務接口的基類（即上圖中的IXXXService）來繼承。而這個基類通常是IInterface的子類，IInterface的定義如下：
class IInterface : public virtual RefBase
{
public:
IInterface();
static sp<IBinder> asBinder(const IInterface*);
static sp<IBinder> asBinder(const sp<IInterface>&);
protected:
virtual ~IInterface();
virtual IBinder* onAsBinder() = 0;
};
之所以要繼承自IInterface類是因為這個類中定義了onAsBinder讓子類實現。onAsBinder在本地對象的實現類中返回的是本地對象，在遠程對象的實現類中返回的是遠程對象。onAsBinder方法被兩個靜態方法asBinder方法調用。有了這些接口之後，在代碼中便可以直接通過IXXX::asBinder方法獲取到不用區分本地還是遠程的IBinder對象。這個在跨進程傳遞Binder對象的時候有很大的作用（因為不用區分具體細節，只要直接調用和傳遞就好）。
下面，我們來看一下BpInterface和BnInterface的定義：
template<typename INTERFACE>
class BnInterface : public INTERFACE, public BBinder
{
public:
virtual sp<IInterface> queryLocalInterface(const String16& _descriptor);
virtual const String16& getInterfaceDescriptor() const;
protected:
virtual IBinder* onAsBinder();
};
// ----------------------------------------------------------------------
template<typename INTERFACE>
class BpInterface : public INTERFACE, public BpRefBase
{
public:
BpInterface(const sp<IBinder>& remote);
protected:
virtual IBinder* onAsBinder();
};
這兩個類都是模板類，它們在繼承自INTERFACE的基礎上各自繼承了另外一個類。這裡的INTERFACE便是我們Binder服務接口的基類。另外，BnInterface繼承了BBinder類，由此可以通過復寫onTransact方法來提供實現。BpInterface繼承了BpRefBase，通過這個類的remote方法可以獲取到指向服務實現方的句柄。在客戶端接口的實現類中，每個接口在組裝好參數之後，都會調用remote()->transact來發送請求，而這裡其實就是調用的BpBinder的transact方法，這樣請求便通過Binder到達了服務實現方的onTransact中。這個過程如下圖所示：
基於Binder框架開發的服務，除了滿足上文提到的類名規則之外，還需要遵守其他一些共同的規約：
getInterfaceDescriptor返回，類型是一個字符串。通常，Binder服務會在類中定義static const android::String16 descriptor;這樣一個常量來描述這個標識符，然後在getInterfaceDescriptor方法中返回這個常量。android::sp<IXXX> asInterface方法來返回基類對象指針。由於上面提到的這兩點對於所有Binder服務的實現邏輯都是類似的。為了簡化開發者的重復工作，在libbinder中，定義了兩個宏來簡化這些重復工作，它們是：
#define DECLARE_META_INTERFACE(INTERFACE) \
static const android::String16 descriptor; \
static android::sp<I##INTERFACE> asInterface( \
const android::sp<android::IBinder>& obj); \
virtual const android::String16& getInterfaceDescriptor() const; \
I##INTERFACE(); \
virtual ~I##INTERFACE(); \
#define IMPLEMENT_META_INTERFACE(INTERFACE, NAME) \
const android::String16 I##INTERFACE::descriptor(NAME); \
const android::String16& \
I##INTERFACE::getInterfaceDescriptor() const { \
return I##INTERFACE::descriptor; \
} \
android::sp<I##INTERFACE> I##INTERFACE::asInterface( \
const android::sp<android::IBinder>& obj) \
{ \
android::sp<I##INTERFACE> intr; \
if (obj != NULL) { \
intr = static_cast<I##INTERFACE*>( \
obj->queryLocalInterface( \
I##INTERFACE::descriptor).get()); \
if (intr == NULL) { \
intr = new Bp##INTERFACE(obj); \
} \
} \
return intr; \
} \
I##INTERFACE::I##INTERFACE() { } \
I##INTERFACE::~I##INTERFACE() { } \
有了這兩個宏之後，開發者只要在接口基類（IXXX）頭文件中，使用DECLARE_META_INTERFACE宏便完成了需要的組件的聲明。然後在cpp文件中使用IMPLEMENT_META_INTERFACE便完成了這些組件的實現。
在講解Binder驅動的時候我們就提到：任何使用Binder機制的進程都必須要對/dev/binder設備進行open以及mmap之後才能使用，這部分邏輯是所有使用Binder機制進程共同的。對於這種共同邏輯的封裝便是Framework層的職責之一。libbinder中，ProcessState類封裝了這個邏輯，相關代碼見下文。
這裡是ProcessState構造函數，在這個函數中，初始化mDriverFD的時候調用了open_driver方法打開binder設備，然後又在函數體中，通過mmap進行內存映射。
ProcessState::ProcessState()
: mDriverFD(open_driver())
, mVMStart(MAP_FAILED)
, mThreadCountLock(PTHREAD_MUTEX_INITIALIZER)
, mThreadCountDecrement(PTHREAD_COND_INITIALIZER)
, mExecutingThreadsCount(0)
, mMaxThreads(DEFAULT_MAX_BINDER_THREADS)
, mStarvationStartTimeMs(0)
, mManagesContexts(false)
, mBinderContextCheckFunc(NULL)
, mBinderContextUserData(NULL)
, mThreadPoolStarted(false)
, mThreadPoolSeq(1)
{
if (mDriverFD >= 0) {
mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, mDriverFD, 0);
if (mVMStart == MAP_FAILED) {
// *sigh*
ALOGE("Using /dev/binder failed: unable to mmap transaction memory.\n");
close(mDriverFD);
mDriverFD = -1;
}
}
LOG_ALWAYS_FATAL_IF(mDriverFD < 0, "Binder driver could not be opened. Terminating.");
}
open_driver的函數實現如下所示。在這個函數中完成了三個工作：
open系統調用打開了dev/binder設備關於這部分邏輯背後的處理，在講解Binder驅動的時候，我們已經講解過了。
static int open_driver()
{
int fd = open("/dev/binder", O_RDWR | O_CLOEXEC);
if (fd >= 0) {
int vers = 0;
status_t result = ioctl(fd, BINDER_VERSION, &vers);
if (result == -1) {
ALOGE("Binder ioctl to obtain version failed: %s", strerror(errno));
close(fd);
fd = -1;
}
if (result != 0 || vers != BINDER_CURRENT_PROTOCOL_VERSION) {
ALOGE("Binder driver protocol does not match user space protocol!");
close(fd);
fd = -1;
}
size_t maxThreads = DEFAULT_MAX_BINDER_THREADS;
result = ioctl(fd, BINDER_SET_MAX_THREADS, &maxThreads);
if (result == -1) {
ALOGE("Binder ioctl to set max threads failed: %s", strerror(errno));
}
} else {
ALOGW("Opening '/dev/binder' failed: %s\n", strerror(errno));
}
return fd;
}
ProcessState是一個Singleton（單例）類型的類，在一個進程中，只會存在一個實例。通過ProcessState::self()接口獲取這個實例。一旦獲取這個實例，便會執行其構造函數，由此完成了對於Binder設備的初始化工作。
由於Binder的數據需要跨進程傳遞，並且還需要在內核上開辟空間，因此允許在Binder上傳遞的數據並不是無無限大的。mmap中指定的大小便是對數據傳遞的大小限制：
#define BINDER_VM_SIZE ((1*1024*1024) - (4096 *2)) // 1M - 8k mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, mDriverFD, 0);
這裡我們看到，在進行mmap的時候，指定了最大size為BINDER_VM_SIZE，即 1M – 8k的大小。 因此我們在開發過程中，一次Binder調用的數據總和不能超過這個大小。
對於這個區域的大小，我們也可以在設備上進行確認。這裡我們還之前提到的system_server為例。上面我們講解了通過procfs來獲取映射的內存地址，除此之外，我們也可以通過showmap命令，來確定這塊區域的大小，相關命令如下：
angler:/ # ps | grep system_server
system 1889 526 2353404 135968 SyS_epoll_ 72972eeaf4 S system_server
angler:/ # showmap 1889 | grep "/dev/binder"
1016 4 4 0 0 4 0 0 1 /dev/binder
這裡可以看到，這塊區域的大小正是 1M – 8K = 1016k。
Tips: 通過showmap命令可以看到進程的詳細內存占用情況。在實際的開發過程中，當我們要對某個進程做內存占用分析的時候，這個命令是相當有用的。建議讀者嘗試通過showmap命令查看system_server或其他感興趣進程的完整map，看看這些進程都依賴了哪些庫或者模塊，以及內存占用情況是怎樣的。
上文提到ProcessState是一個單例類，一個進程只有一個實例。而負責與Binder驅動通信的IPCThreadState也是一個單例類。但這個類不是一個進程只有一個實例，而是一個線程有一個實例。
IPCThreadState負責了與驅動通信的細節處理。這個類中的關鍵幾個方法說明如下：
BpBinder::transact方法在發送請求的時候，其實就是直接調用了IPCThreadState對應的方法來發送請求到Binder驅動的，相關代碼如下：
status_t BpBinder::transact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
if (mAlive) {
status_t status = IPCThreadState::self()->transact(
mHandle, code, data, reply, flags);
if (status == DEAD_OBJECT) mAlive = 0;
return status;
}
return DEAD_OBJECT;
}
而IPCThreadState::transact方法主要邏輯如下：
status_t IPCThreadState::transact(int32_t handle,
uint32_t code, const Parcel& data,
Parcel* reply, uint32_t flags)
{
status_t err = data.errorCheck();
flags |= TF_ACCEPT_FDS;
if (err == NO_ERROR) {
err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);
}
if (err != NO_ERROR) {
if (reply) reply->setError(err);
return (mLastError = err);
}
if ((flags & TF_ONE_WAY) == 0) {
if (reply) {
err = waitForResponse(reply);
} else {
Parcel fakeReply;
err = waitForResponse(&fakeReply);
}
} else {
err = waitForResponse(NULL, NULL);
}
return err;
}
這段代碼應該還是比較好理解的：首先通過writeTransactionData寫入數據，然後通過waitForResponse等待返回結果。TF_ONE_WAY表示此次請求是單向的，即：不用真正等待結果即可返回。
而writeTransactionData方法其實就是在組裝binder_transaction_data數據：
status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,
int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{
binder_transaction_data tr;
tr.target.ptr = 0; /* Don't pass uninitialized stack data to a remote process */
tr.target.handle = handle;
tr.code = code;
tr.flags = binderFlags;
tr.cookie = 0;
tr.sender_pid = 0;
tr.sender_euid = 0;
const status_t err = data.errorCheck();
if (err == NO_ERROR) {
tr.data_size = data.ipcDataSize();
tr.data.ptr.buffer = data.ipcData();
tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);
tr.data.ptr.offsets = data.ipcObjects();
} else if (statusBuffer) {
tr.flags |= TF_STATUS_CODE;
*statusBuffer = err;
tr.data_size = sizeof(status_t);
tr.data.ptr.buffer = reinterpret_cast<uintptr_t>(statusBuffer);
tr.offsets_size = 0;
tr.data.ptr.offsets = 0;
} else {
return (mLastError = err);
}
mOut.writeInt32(cmd);
mOut.write(&tr, sizeof(tr));
return NO_ERROR;
}
對於binder_transaction_data在講解Binder驅動的時候我們已經詳細講解過了。而這裡的Parcel我們還不了解，那麼接下來我們馬上就來看一下這個類。
Binder上提供的是跨進程的服務，每個服務包含了不同的接口，每個接口的參數數量和類型都不一樣。那麼當客戶端想要調用服務端的接口，參數是如何跨進程傳遞給服務端的呢？除此之外，服務端想要給客戶端返回結果，結果又是如何傳遞回來的呢？
這些問題的答案就是：Parcel。Parcel就像一個包裝器，調用者可以以任意順序往裡面放入需要的數據，所有寫入的數據就像是被打成一個整體的包，然後可以直接在Binde上傳輸。
Parcel提供了所有基本類型的寫入和讀出接口，下面是其中的一部分：
... status_t writeInt32(int32_t val); status_t writeUint32(uint32_t val); status_t writeInt64(int64_t val); status_t writeUint64(uint64_t val); status_t writeFloat(float val); status_t writeDouble(double val); status_t writeCString(const char* str); status_t writeString8(const String8& str); status_t readInt32(int32_t *pArg) const; uint32_t readUint32() const; status_t readUint32(uint32_t *pArg) const; int64_t readInt64() const; status_t readInt64(int64_t *pArg) const; uint64_t readUint64() const; status_t readUint64(uint64_t *pArg) const; float readFloat() const; status_t readFloat(float *pArg) const; double readDouble() const; status_t readDouble(double *pArg) const; intptr_t readIntPtr() const; status_t readIntPtr(intptr_t *pArg) const; bool readBool() const; status_t readBool(bool *pArg) const; char16_t readChar() const; status_t readChar(char16_t *pArg) const; int8_t readByte() const; status_t readByte(int8_t *pArg) const; // Read a UTF16 encoded string, convert to UTF8 status_t readUtf8FromUtf16(std::string* str) const; status_t readUtf8FromUtf16(std::unique_ptr<std::string>* str) const; const char* readCString() const; ...
因此對於基本類型，開發者可以直接調用接口寫入和讀出。而對於非基本類型，需要由開發者將其拆分成基本類型然後寫入到Parcel中（讀出的時候也是一樣）。 Parcel會將所有寫入的數據進行打包，Parcel本身可以作為一個整體在進程間傳遞。接收方在收到Parcel之後，只要按寫入同樣的順序讀出即可。
這個過程，和我們現實生活中寄送包裹做法是一樣的：我們將需要寄送的包裹放到硬紙盒中交給快遞公司。快遞公司將所有的包裹進行打包，然後集中放到運輸車中送到目的地，到了目的地之後然後再進行拆分。
Parcel既包含C++部分的實現，也同時提供了Java的接口，中間通過JNI銜接。Java層的接口其實僅僅是一層包裝，真正的實現都是位於C++部分中，它們的關系如下圖所示：
特別需要說明一下的是，Parcel類除了可以傳遞基本數據類型，還可以傳遞Binder對象：
status_t Parcel::writeStrongBinder(const sp<IBinder>& val)
{
return flatten_binder(ProcessState::self(), val, this);
}
這個方法寫入的是sp<IBinder>類型的對象，而IBinder既可能是本地Binder，也可能是遠程Binder，這樣我們就不可以不用關心具體細節直接進行Binder對象的傳遞。
這也是為什麼IInterface中定義了兩個asBinder的static方法，如果你不記得了，請回憶一下這兩個方法：
static sp<IBinder> asBinder(const IInterface*); static sp<IBinder> asBinder(const sp<IInterface>&);
而對於Binder驅動，我們前面已經講解過：Binder驅動並不是真的將對象在進程間序列化傳遞，而是由Binder驅動完成了對於Binder對象指針的解釋和翻譯，使調用者看起來就像在進程間傳遞對象一樣。
在講解Binder驅動的時候，我們就講解過驅動中對應線程的管理。這裡我們再來看看，Framework層是如何與驅動層對接進行線程管理的。
ProcessState::setThreadPoolMaxThreadCount 方法中，會通過BINDER_SET_MAX_THREADS命令設置進程支持的最大線程數量：
#define DEFAULT_MAX_BINDER_THREADS 15
status_t ProcessState::setThreadPoolMaxThreadCount(size_t maxThreads) {
status_t result = NO_ERROR;
if (ioctl(mDriverFD, BINDER_SET_MAX_THREADS, &maxThreads) != -1) {
mMaxThreads = maxThreads;
} else {
result = -errno;
ALOGE("Binder ioctl to set max threads failed: %s", strerror(-result));
}
return result;
}
由此驅動便知道了該Binder服務支持的最大線程數。驅動在運行過程中，會根據需要，並在沒有超過上限的情況下，通過BR_SPAWN_LOOPER命令通知進程創建線程：

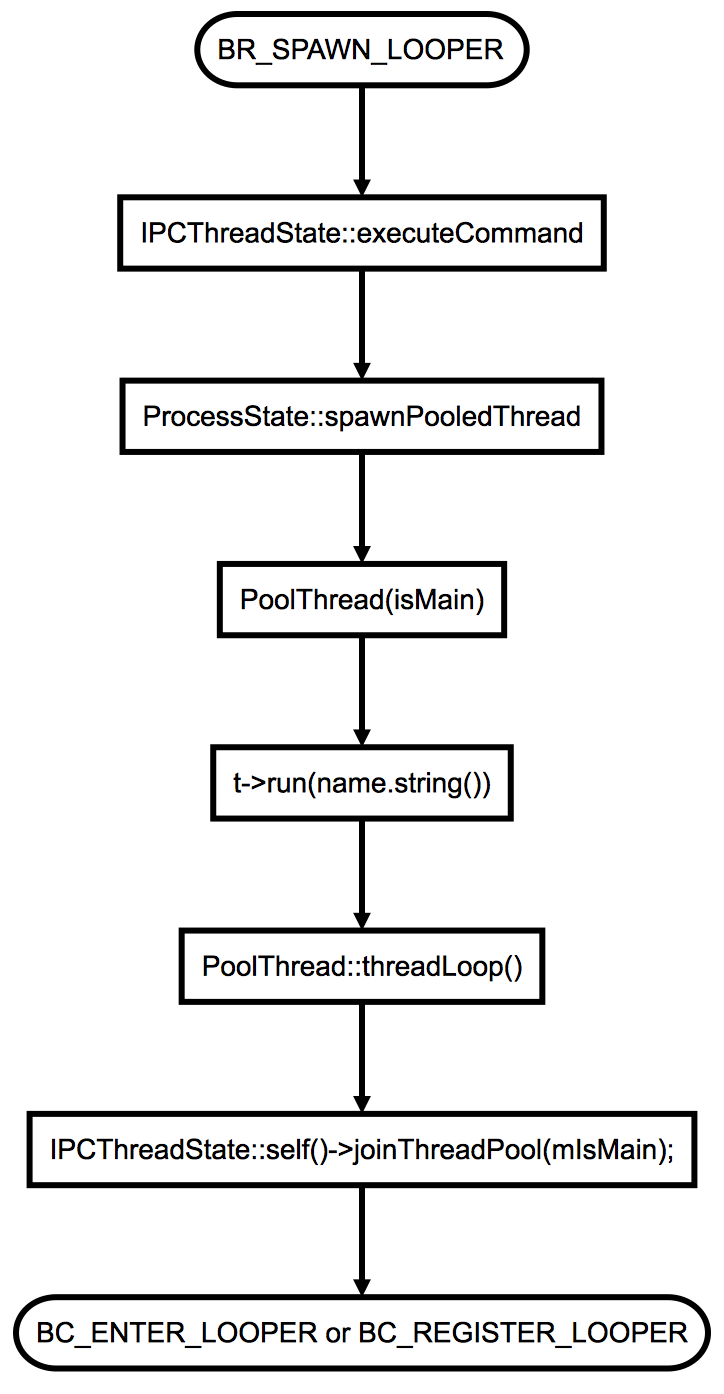

IPCThreadState在收到BR_SPAWN_LOOPER請求之後，便會調用ProcessState::spawnPooledThread來創建線程：
status_t IPCThreadState::executeCommand(int32_t cmd)
{
...
case BR_SPAWN_LOOPER:
mProcess->spawnPooledThread(false);
break;
...
}
ProcessState::spawnPooledThread方法負責為線程設定名稱並創建線程：
void ProcessState::spawnPooledThread(bool isMain)
{
if (mThreadPoolStarted) {
String8 name = makeBinderThreadName();
ALOGV("Spawning new pooled thread, name=%s\n", name.string());
sp<Thread> t = new PoolThread(isMain);
t->run(name.string());
}
}
線程在run之後，會調用threadLoop將自身添加的線程池中：
virtual bool threadLoop()
{
IPCThreadState::self()->joinThreadPool(mIsMain);
return false;
}
而IPCThreadState::joinThreadPool方法中，會根據當前線程是否是主線程發送BC_ENTER_LOOPER或者BC_REGISTER_LOOPER命令告知驅動線程已經創建完畢。整個調用流程如下圖所示：
單純的理論知識也許並不能讓我們非常好的理解，下面我們以一個具體的Binder服務例子來結合上文的知識進行講解。
下面以PowerManager為例，來看看C++的Binder服務是如何實現的。

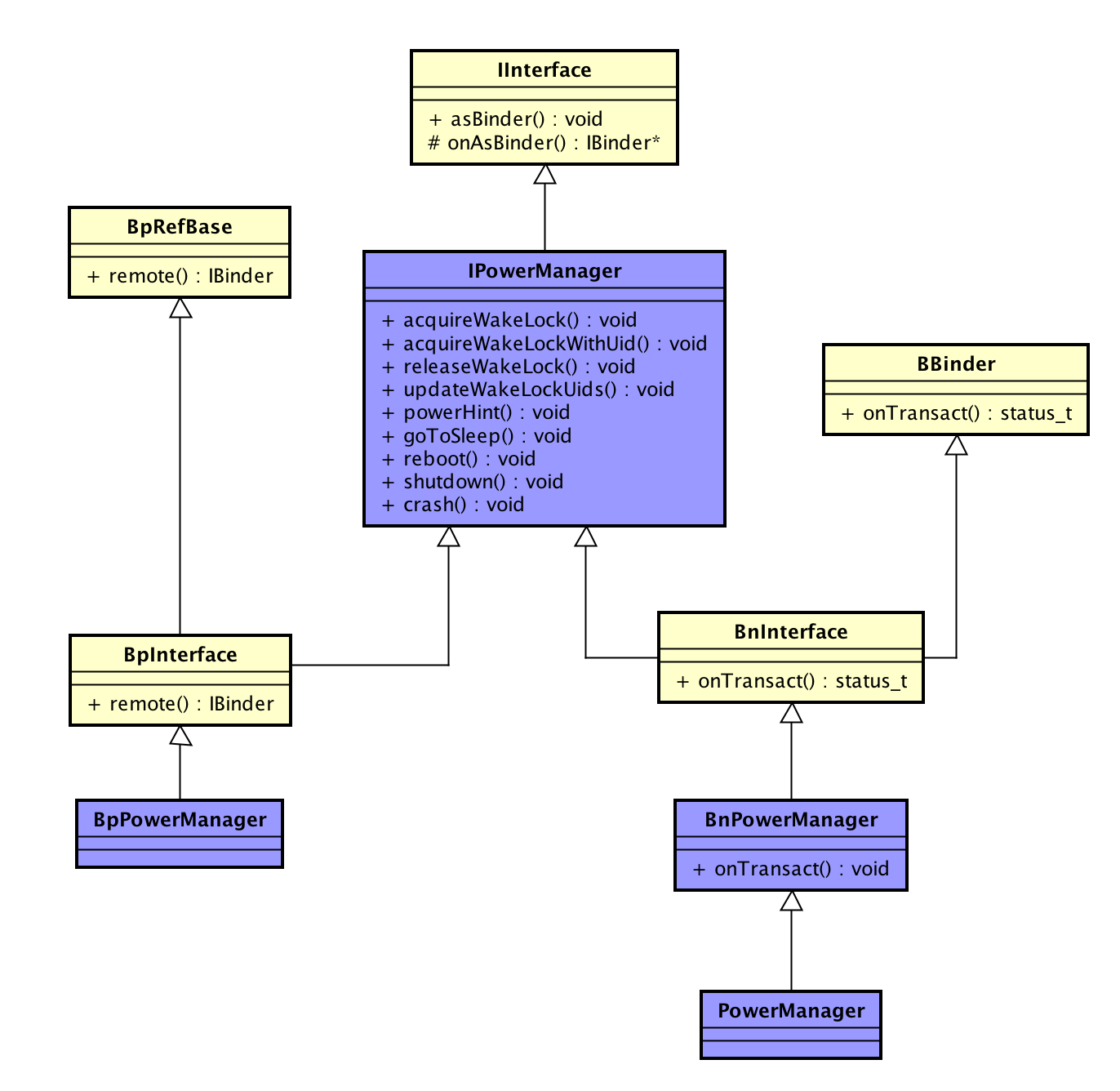

下圖是PowerManager C++部分的實現類圖（PowerManager也有Java層的接口，但我們這裡就不討論了）。
圖中Binder Framework中的類我們在上文中已經介紹過了，而PowerManager相關的四個類，便是在Framework的基礎上開發的。
IPowerManager定義了PowerManager所有對外提供的功能接口，其子類都繼承了這些接口。
BpPowerManager是提供給客戶端調用的遠程接口BnPowerManager中只有一個onTransact方法，該方法根據請求的code來對接每個請求，並直接調用PowerManager中對應的方法PowerManager是服務真正的實現在IPowerManager.h中，通過DECLARE_META_INTERFACE(PowerManager);聲明一些Binder必要的組件。在IPowerManager.cpp中，通過IMPLEMENT_META_INTERFACE(PowerManager, "android.os.IPowerManager");宏來進行實現。
服務的本地實現主要就是實現BnPowerManager和PowerManager兩個類，PowerManager是BnPowerManager的子類，因此在BnPowerManager中調用自身的virtual方法其實都是在子類PowerManager類中實現的。
BnPowerManager類要做的就是復寫onTransact方法，這個方法的職責是：根據請求的code區分具體調用的是那個接口，然後按順序從Parcel中讀出打包好的參數，接著調用留待子類實現的虛函數。需要注意的是：這裡從Parcel讀出參數的順序需要和BpPowerManager中寫入的順序完全一致，否則讀出的數據將是無效的。
電源服務包含了好幾個接口。雖然每個接口的實現邏輯各不一樣，但從Binder框架的角度來看，它們的實現結構是一樣。而這裡我們並不關心電源服務的實現細節，因此我們取其中一個方法看其實現方式即可。
首先我們來看一下BnPowerManager::onTransact中的代碼片段：
status_t BnPowerManager::onTransact(uint32_t code,
const Parcel& data,
Parcel* reply,
uint32_t flags) {
switch (code) {
...
case IPowerManager::REBOOT: {
CHECK_INTERFACE(IPowerManager, data, reply);
bool confirm = data.readInt32();
String16 reason = data.readString16();
bool wait = data.readInt32();
return reboot(confirm, reason, wait);
}
...
}
}
這段代碼中我們看到了實現中是如何根據code區分接口，並通過Parcel讀出調用參數，然後調用具體服務方的。
而PowerManager這個類才真正是服務實現的本體，reboot方法真正實現了重啟的邏輯：
status_t PowerManager::reboot(bool confirm, const String16& reason, bool wait) {
const std::string reason_str(String8(reason).string());
if (!(reason_str.empty() || reason_str == kRebootReasonRecovery)) {
LOG(WARNING) << "Ignoring reboot request with invalid reason \""
<< reason_str << "\"";
return BAD_VALUE;
}
LOG(INFO) << "Rebooting with reason \"" << reason_str << "\"";
if (!property_setter_->SetProperty(ANDROID_RB_PROPERTY,
kRebootPrefix + reason_str)) {
return UNKNOWN_ERROR;
}
return OK;
}
通過這樣結構的設計，將框架相關的邏輯（BnPowerManager中的實現）和業務本身的邏輯（PowerManager中的實現）徹底分離開了，保證每一個類都非常的“干淨”，這一點是很值得我們在做軟件設計時學習的。
服務實現完成之後，並不是立即就能讓別人使用的。上文中，我們就說到過：所有在Binder上發布的服務必須要注冊到ServiceManager中才能被其他模塊獲取和使用。而在BinderService類中，提供了publishAndJoinThreadPool方法來簡化服務的發布，其代碼如下：
static void publishAndJoinThreadPool(bool allowIsolated = false) {
publish(allowIsolated);
joinThreadPool();
}
static status_t publish(bool allowIsolated = false) {
sp<IServiceManager> sm(defaultServiceManager());
return sm->addService(
String16(SERVICE::getServiceName()),
new SERVICE(), allowIsolated);
}
...
static void joinThreadPool() {
sp<ProcessState> ps(ProcessState::self());
ps->startThreadPool();
ps->giveThreadPoolName();
IPCThreadState::self()->joinThreadPool();
}
由此可見，Binder服務的發布其實有三個步驟：
IServiceManager::addService在ServiceManager中進行服務的注冊ProcessState::startThreadPool啟動線程池IPCThreadState::joinThreadPool將主線程加入的Binder中Proxy類是供客戶端使用的。BpPowerManager需要實現IPowerManager中的所有接口。
我們還是以上文提到的reboot接口為例，來看看BpPowerManager::reboot方法是如何實現的：
virtual status_t reboot(bool confirm, const String16& reason, bool wait)
{
Parcel data, reply;
data.writeInterfaceToken(IPowerManager::getInterfaceDescriptor());
data.writeInt32(confirm);
data.writeString16(reason);
data.writeInt32(wait);
return remote()->transact(REBOOT, data, &reply, 0);
}
這段代碼很簡單，邏輯就是：通過Parcel寫入調用參數進行打包，然後調用remote()->transact將請求發送出去。

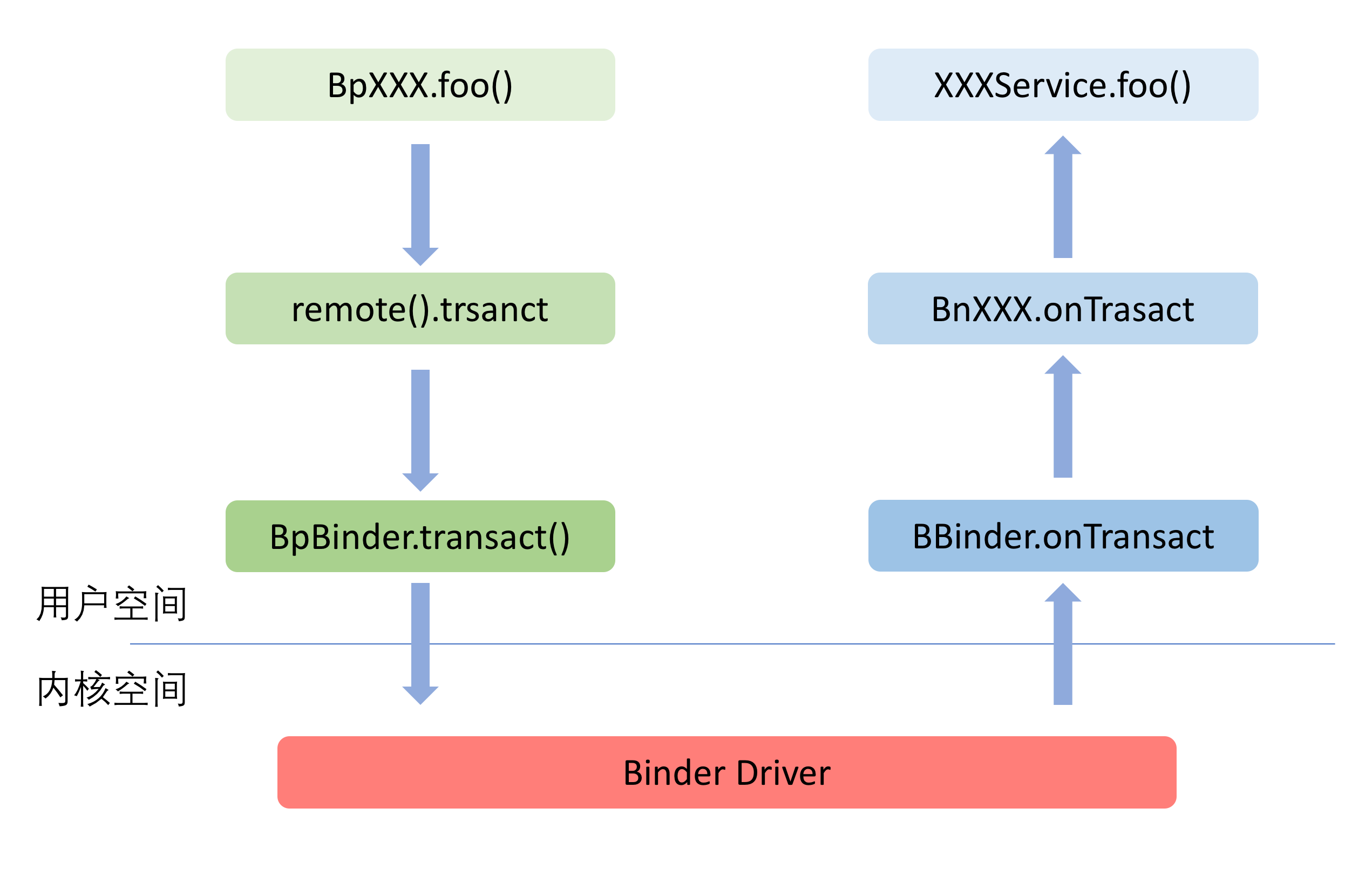

其實BpPowerManager中其他方法，甚至所有其他BpXXX中所有的方法，實現都是和這個方法一樣的套路。就是：通過Parcel打包數據，通過remote()->transact發送數據。而這裡的remote()返回的其實就是BpBinder對象，由此經由IPCThreadState將數據發送到了驅動層。如果你已經不記得，請重新看一下下面這幅圖：
另外，需要一下的是，這裡的REBOOT就是請求的code，而這個code是在IPowerManager中定義好的，這樣子類可以直接使用，並保證是一致的：
enum {
ACQUIRE_WAKE_LOCK = IBinder::FIRST_CALL_TRANSACTION,
ACQUIRE_WAKE_LOCK_UID = IBinder::FIRST_CALL_TRANSACTION + 1,
RELEASE_WAKE_LOCK = IBinder::FIRST_CALL_TRANSACTION + 2,
UPDATE_WAKE_LOCK_UIDS = IBinder::FIRST_CALL_TRANSACTION + 3,
POWER_HINT = IBinder::FIRST_CALL_TRANSACTION + 4,
UPDATE_WAKE_LOCK_SOURCE = IBinder::FIRST_CALL_TRANSACTION + 5,
IS_WAKE_LOCK_LEVEL_SUPPORTED = IBinder::FIRST_CALL_TRANSACTION + 6,
USER_ACTIVITY = IBinder::FIRST_CALL_TRANSACTION + 7,
WAKE_UP = IBinder::FIRST_CALL_TRANSACTION + 8,
GO_TO_SLEEP = IBinder::FIRST_CALL_TRANSACTION + 9,
NAP = IBinder::FIRST_CALL_TRANSACTION + 10,
IS_INTERACTIVE = IBinder::FIRST_CALL_TRANSACTION + 11,
IS_POWER_SAVE_MODE = IBinder::FIRST_CALL_TRANSACTION + 12,
SET_POWER_SAVE_MODE = IBinder::FIRST_CALL_TRANSACTION + 13,
REBOOT = IBinder::FIRST_CALL_TRANSACTION + 14,
SHUTDOWN = IBinder::FIRST_CALL_TRANSACTION + 15,
CRASH = IBinder::FIRST_CALL_TRANSACTION + 16,
};
在服務已經發布之後，客戶端該如何獲取其服務接口然後對其發出請求調用呢？
很顯然，客戶端應該通過BpPowerManager的對象來請求其服務。但看一眼BpPowerManager的構造函數，我們會發現，似乎沒法直接創建一個這類的對象，因為這裡需要一個sp<IBinder>類型的參數。
BpPowerManager(const sp<IBinder>& impl)
: BpInterface<IPowerManager>(impl)
{
}
那麼這個sp<IBinder>參數我們該從哪裡獲取呢？
回憶一下前面的內容：Proxy其實是包含了一個指向Server的句柄，所有的請求發送出去的時候都需要包含這個句柄作為一個標識。而想要拿到這個句柄，我們自然應當想到ServiceManager。我們再看一下ServiceManager的接口自然就知道這個sp<IBinder>該如何獲取了：
/** * Retrieve an existing service, blocking for a few seconds * if it doesn't yet exist. */ virtual sp<IBinder> getService( const String16& name) const = 0; /** * Retrieve an existing service, non-blocking. */ virtual sp<IBinder> checkService( const String16& name) const = 0;
這裡的兩個方法都可以獲取服務對應的sp<IBinder>對象，一個是阻塞式的，另外一個不是。傳遞的參數是一個字符串，這個就是服務在addServer時對應的字符串，而對於PowerManager來說，這個字符串就是”power”。因此，我們可以通過下面這行代碼創建出BpPowerManager的對象。
sp<IBinder> bs = defaultServiceManager()->checkService(serviceName); sp<IPowerManager> pm = new BpPowerManager(bs);
但這樣做還會存在一個問題：BpPowerManager中的方法調用是經由驅動然後跨進程調用的。通常情況下，當我們的客戶端與PowerManager服務所在的進程不是同一個進程的時候，這樣調用是沒有問題的。那假設我們的客戶端又剛好和PowerManager服務在同一個進程該如何處理呢？
針對這個問題，Binder Framework提供的解決方法是：通過interface_cast這個方法來獲取服務的接口對象，由這個方法本身根據是否是在同一個進程，來自動確定返回一個本地Binder還是遠程Binder。interface_cast是一個模板方法，其源碼如下：
template<typename INTERFACE>
inline sp<INTERFACE> interface_cast(const sp<IBinder>& obj)
{
return INTERFACE::asInterface(obj);
}
調用這個方法的時候我們需要指定Binder服務的IInterface，因此對於PowerManager，我們需要這樣獲取其Binder接口對象：
const String16 serviceName("power");
sp<IBinder> bs = defaultServiceManager()->checkService(serviceName);
if (bs == NULL) {
return NAME_NOT_FOUND;
}
sp<IPowerManager> pm = interface_cast<IPowerManager>(bs);
我們再回頭看一下interface_cast這個方法體，這裡是在調用INTERFACE::asInterface(obj)，而對於IPowerManager來說，其實就是IPowerManager::asInterface(obj)。那麼IPowerManager::asInterface這個方法是哪裡定義的呢？
這個正是上文提到的DECLARE_META_INTERFACE和IMPLEMENT_META_INTERFACE兩個宏所起的作用。IMPLEMENT_META_INTERFACE宏包含了下面這段代碼：
android::sp<I##INTERFACE> I##INTERFACE::asInterface( \
const android::sp<android::IBinder>& obj) \
{ \
android::sp<I##INTERFACE> intr; \
if (obj != NULL) { \
intr = static_cast<I##INTERFACE*>( \
obj->queryLocalInterface( \
I##INTERFACE::descriptor).get()); \
if (intr == NULL) { \
intr = new Bp##INTERFACE(obj); \
} \
} \
return intr; \
} \
這裡我們將“##INTERFACE”通過“PowerManager”代替，得到的結果就是：
android::sp<IPowerManager> IPowerManager::asInterface(
const android::sp<android::IBinder>& obj)
{
android::sp<IPowerManager> intr;
if (obj != NULL) {
intr = static_cast<IPowerManager*>(
obj->queryLocalInterface(
IPowerManager::descriptor).get());
if (intr == NULL) {
intr = new BpPowerManager(obj);
}
}
return intr;
}
這個便是IPowerManager::asInterface方法的實現，這段邏輯的含義就是：
queryLocalInterface看看能夠獲得本地Binder，如果是在服務所在進程調用，自然能獲取本地Binder，否則將返回NULL由此保證了：我們在進程內部的調用，是直接通過方法調用的形式。而不在同一個進程的時候，才通過Binder進行跨進程的調用。
前文已經兩次介紹過ServiceManager了，我們知道這個模塊負責了所有Binder服務的管理，並且也看到了Binder驅動中對於這個模塊的實現。可以說ServiceManager是整個Binder IPC的控制中心和交通樞紐。這裡我們就來看一下這個模塊的具體實現。
ServiceManager是一個獨立的可執行文件，在設備中的進程名稱是/system/bin/servicemanager，這個也是其可執行文件的路徑。
ServiceManager實現源碼的位於這個路徑：frameworks/native/cmds/servicemanager/，其main函數的主要內容如下：
int main()
{
struct binder_state *bs;
bs = binder_open(128*1024);
if (!bs) {
ALOGE("failed to open binder driver\n");
return -1;
}
if (binder_become_context_manager(bs)) {
ALOGE("cannot become context manager (%s)\n", strerror(errno));
return -1;
}
...
binder_loop(bs, svcmgr_handler);
return 0;
}
這段代碼很簡單，主要做了三件事情：
binder_open(128*1024); 是打開Binder，並指定緩存大小為128k，由於ServiceManager提供的接口很簡單（下文會講到），因此並不需要普通進程那麼多（1M – 8K）的緩存binder_become_context_manager(bs) 使自己成為Context Manager。這裡的Context Manager是Binder驅動裡面的名稱，等同於ServiceManager。binder_become_context_manager的方法實現只有一行代碼：ioctl(bs->fd, BINDER_SET_CONTEXT_MGR, 0); 看過Binder驅動部分解析的內容，這行代碼應該很容易理解了binder_loop(bs, svcmgr_handler); 是在Looper上循環，等待其他模塊請求服務service_manager.c中的實現與普通Binder服務的實現有些不一樣：並沒有通過繼承接口類來實現，而是通過幾個c語言的函數來完成了實現。這個文件中的主要方法如下：
ServiceManager中，通過svcinfo結構體來描述已經注冊的Binder服務：
struct svcinfo
{
struct svcinfo *next;
uint32_t handle;
struct binder_death death;
int allow_isolated;
size_t len;
uint16_t name[0];
};
next是一個指針，指向下一個服務，通過這個指針將所有服務串成了鏈表。handle是指向Binder服務的句柄，這個句柄是由Binder驅動翻譯，指向了Binder服務的實體（參見驅動中：Binder中的“面向對象”），name是服務的名稱。
ServiceManager的實現邏輯並不復雜，這個模塊就好像在整個系統上提供了一個全局的HashMap而已：通過服務名稱進行服務注冊，然後再通過服務名稱來查找。而真正復雜的邏輯其實都是在Binder驅動中實現了。
源碼路徑：
frameworks/native/include/binder/IServiceManager.h frameworks/native/libs/binder/IServiceManager.cpp
ServiceManager的C++接口定義如下：
class IServiceManager : public IInterface
{
public:
DECLARE_META_INTERFACE(ServiceManager);
virtual sp<IBinder> getService( const String16& name) const = 0;
virtual sp<IBinder> checkService( const String16& name) const = 0;
virtual status_t addService( const String16& name,
const sp<IBinder>& service,
bool allowIsolated = false) = 0;
virtual Vector<String16> listServices() = 0;
enum {
GET_SERVICE_TRANSACTION = IBinder::FIRST_CALL_TRANSACTION,
CHECK_SERVICE_TRANSACTION,
ADD_SERVICE_TRANSACTION,
LIST_SERVICES_TRANSACTION,
};
};
這裡我們看到，ServiceManager提供的接口只有四個，這四個接口說明如下：
這其中，最後一個接口是為了調試而提供的。通過adb shell連接到設備上之後，可以通過輸入service list 輸出所有注冊的服務列表。這裡”service”可執行文件其實就是通過調用listServices接口獲取到服務列表的。
service命令的源碼路徑在這裡：frameworks/native/cmds/service
service list的輸出看起來像下面這樣(一次輸出可能有一百多個服務，這裡省略了)：
255|angler:/ # service list Found 125 services: 0 sip: [android.net.sip.ISipService] 1 nfc: [android.nfc.INfcAdapter] 2 carrier_config: [com.android.internal.telephony.ICarrierConfigLoader] 3 phone: [com.android.internal.telephony.ITelephony] 4 isms: [com.android.internal.telephony.ISms] 5 iphonesubinfo: [com.android.internal.telephony.IPhoneSubInfo] 6 simphonebook: [com.android.internal.telephony.IIccPhoneBook] 7 telecom: [com.android.internal.telecom.ITelecomService] 8 isub: [com.android.internal.telephony.ISub] 9 contexthub_service: [android.hardware.location.IContextHubService] 10 dns_listener: [android.net.metrics.IDnsEventListener] 11 connmetrics: [android.net.IIpConnectivityMetrics] 12 connectivity_metrics_logger: [android.net.IConnectivityMetricsLogger] 13 bluetooth_manager: [android.bluetooth.IBluetoothManager] 14 imms: [com.android.internal.telephony.IMms] 15 media_projection: [android.media.projection.IMediaProjectionManager] 16 launcherapps: [android.content.pm.ILauncherApps] 17 shortcut: [android.content.pm.IShortcutService] 18 fingerprint: [android.hardware.fingerprint.IFingerprintService] 19 trust: [android.app.trust.ITrustManager] 20 media_router: [android.media.IMediaRouterService] ...
普通的Binder服務我們需要通過ServiceManager來獲取接口才能調用，那麼ServiceManager的接口有如何獲得呢？在libbinder中，提供了一個defaultServiceManager方法來獲取ServiceManager的Proxy，並且這個方法不需要傳入參數。原因我們在驅動篇中也已經講過了：Binder的實現中，為ServiceManager留了一個特殊的位置，不需要像普通服務那樣通過標識去查找。defaultServiceManager代碼如下：
sp<IServiceManager> defaultServiceManager()
{
if (gDefaultServiceManager != NULL) return gDefaultServiceManager;
{
AutoMutex _l(gDefaultServiceManagerLock);
while (gDefaultServiceManager == NULL) {
gDefaultServiceManager = interface_cast<IServiceManager>(
ProcessState::self()->getContextObject(NULL));
if (gDefaultServiceManager == NULL)
sleep(1);
}
}
return gDefaultServiceManager;
}
本文我們詳細講解了Binder Framework C++層的實現。
但對於Android App開發者來說，絕大部分情況下都是在用Java語言開發。那麼，在下一篇文章中，我就來詳細講解Binder Framework Java層的實現。並且也會講解AIDL與Binder的關系，敬請期待。
一個 2 年 Android 開發者的 18 條忠告
我仍記得2014年我決定做安卓開發的那天，這是我一生中做出的最好決定之一。到現在已經有2年半了， 最初的時候，並沒有人告訴我如何做才是正確的。我犯了很多錯誤，浪費
Android UI控件系列：Gallery（畫廊視圖）
Gallery能夠水平顯示其內容，一般用來浏覽圖片，被選中的選項位於中間，並且可以相應事件顯示信息。下面結合ImageSwitcher組件來實現一個通過縮略圖來浏
Gradle for Android 第五篇( 多模塊構建 )
Android studio不僅允許你為你的app和依賴庫創建模塊，同時也可為Android wear，Android TV，Google App Engine等
Android安全加密：非對稱加密
Android安全加密專題文章索引 Android安全加密：對稱加密 Android安全加密：非對稱加密 Android安全加密：消息摘要Message Dig
