理解 Android Binder 機制（三）：Java層

編輯：Android資訊

本文是Android Binder機制解析的第三篇，也是最後一篇文章。本文會講解Binder Framework Java部分的邏輯。

Binder機制分析的前面兩篇文章，請移步這裡：

理解 Android Binder 機制（一）：驅動篇

理解 Android Binder 機制（二）：C++層

下文所講內容的相關源碼，在AOSP源碼樹中的路徑如下：

// Binder Framework JNI
/frameworks/base/core/jni/android_util_Binder.h
/frameworks/base/core/jni/android_util_Binder.cpp
/frameworks/base/core/jni/android_os_Parcel.h
/frameworks/base/core/jni/android_os_Parcel.cpp

// Binder Framework Java接口
/frameworks/base/core/java/android/os/Binder.java
/frameworks/base/core/java/android/os/IBinder.java
/frameworks/base/core/java/android/os/IInterface.java
/frameworks/base/core/java/android/os/Parcel.java

主要結構

Android應用程序使用Java語言開發，Binder框架自然也少不了在Java層提供接口。

前文中我們看到，Binder機制在C++層已經有了完整的實現。因此Java層完全不用重復實現，而是通過JNI銜接了C++層以復用其實現。

下圖描述了Binder Framework Java層到C++層的銜接關系。

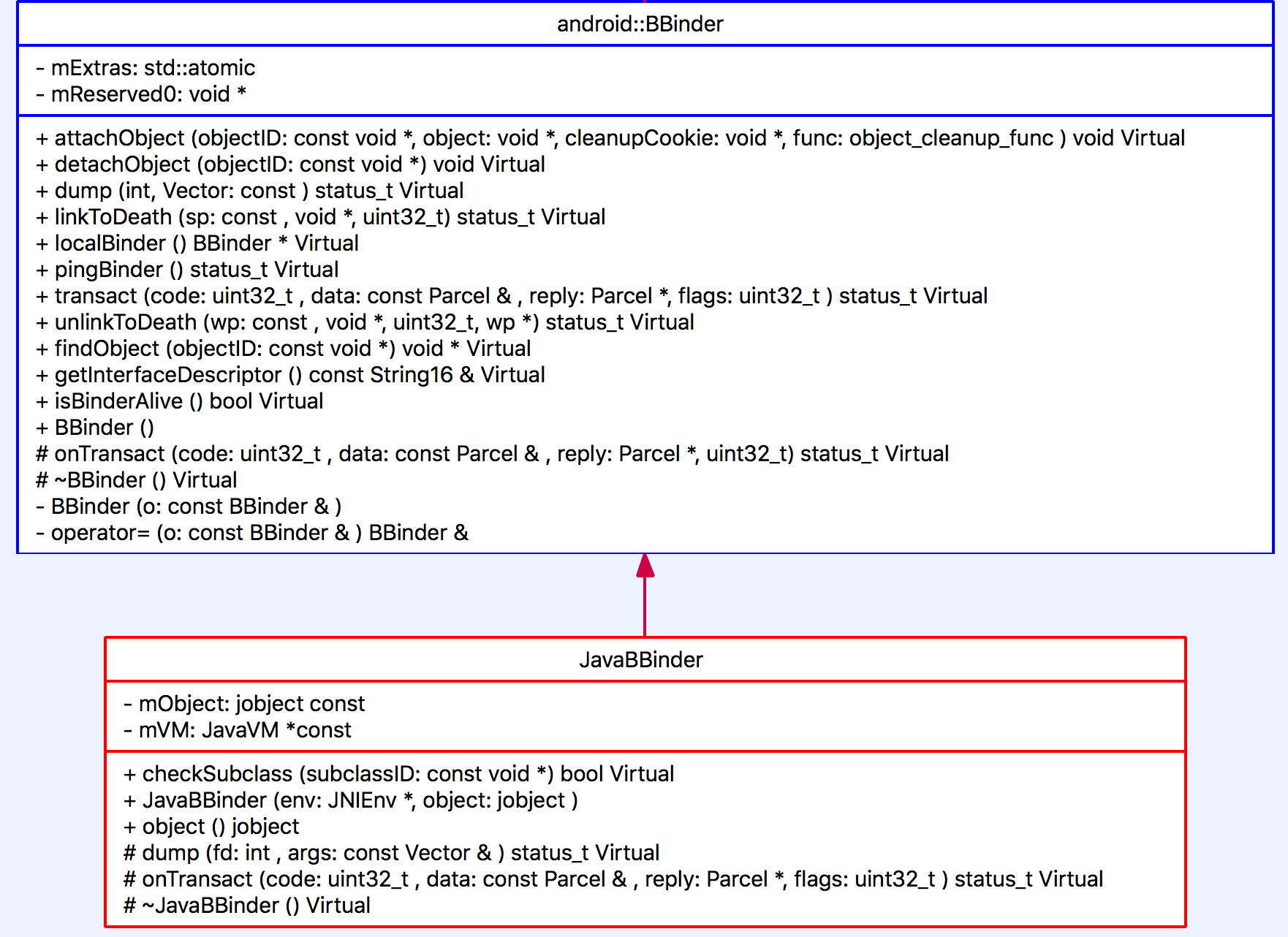

這裡對圖中Java層和JNI層的幾個類做一下說明( 關於C++層的講解請看這裡 )：

名稱 類型 說明 IInterface interface 供Java層Binder服務接口繼承的接口 IBinder interface Java層的IBinder類，提供了transact方法來調用遠程服務 Binder class 實現了IBinder接口，封裝了JNI的實現。Java層Binder服務的基類 BinderProxy class 實現了IBinder接口，封裝了JNI的實現。提供transact方法調用遠程服務 JavaBBinderHolder class 內部存儲了JavaBBinder JavaBBinder class 將C++端的onTransact調用傳遞到Java端 Parcel class Java層的數據包裝器，見C++層的Parcel類分析

這裡的IInterface，IBinder和C++層的兩個類是同名的。這個同名並不是巧合：它們不僅僅同名，它們所起的作用，以及其中包含的接口都是幾乎一樣的，區別僅僅在於一個是C++層，一個是Java層而已。

除了IInterface，IBinder之外，這裡Binder與BinderProxy類也是與C++的類對應的，下面列出了Java層和C++層類的對應關系：

C++ Java層 IInterface IInterface IBinder IBinder BBinder Binder BpProxy BinderProxy Parcel Parcel

JNI的銜接

JNI全稱是Java Native Interface，這個是由Java虛擬機提供的機制。這個機制使得native代碼可以和Java代碼互相通訊。簡單來說就是：我們可以在C/C++端調用Java代碼，也可以在Java端調用C/C++代碼。

關於JNI的詳細說明，可以參見Oracle的官方文檔：Java Native Interface ，這裡不多說明。

實際上，在Android中很多的服務或者機制都是在C/C++層實現的，想要將這些實現復用到Java層，就必須通過JNI進行銜接。AOSP源碼中，/frameworks/base/core/jni/ 目錄下的源碼就是專門用來對接Framework層的JNI實現的。

看一下Binder.java的實現就會發現，這裡面有不少的方法都是用native關鍵字修飾的，並且沒有方法實現體，這些方法其實都是在C++中實現的：

public static final native int getCallingPid();

public static final native int getCallingUid();

public static final native long clearCallingIdentity();

public static final native void restoreCallingIdentity(long token);

public static final native void setThreadStrictModePolicy(int policyMask);

public static final native int getThreadStrictModePolicy();

public static final native void flushPendingCommands();

public static final native void joinThreadPool();

在android_util_Binder.cpp文件中的下面這段代碼，設定了Java方法與C++方法的對應關系：

static const JNINativeMethod gBinderMethods[] = {
    { "getCallingPid", "()I", (void*)android_os_Binder_getCallingPid },
    { "getCallingUid", "()I", (void*)android_os_Binder_getCallingUid },
    { "clearCallingIdentity", "()J", (void*)android_os_Binder_clearCallingIdentity },
    { "restoreCallingIdentity", "(J)V", (void*)android_os_Binder_restoreCallingIdentity },
    { "setThreadStrictModePolicy", "(I)V", (void*)android_os_Binder_setThreadStrictModePolicy },
    { "getThreadStrictModePolicy", "()I", (void*)android_os_Binder_getThreadStrictModePolicy },
    { "flushPendingCommands", "()V", (void*)android_os_Binder_flushPendingCommands },
    { "init", "()V", (void*)android_os_Binder_init },
    { "destroy", "()V", (void*)android_os_Binder_destroy },
    { "blockUntilThreadAvailable", "()V", (void*)android_os_Binder_blockUntilThreadAvailable }
};

這種對應關系意味著：當Binder.java中的getCallingPid方法被調用的時候，真正的實現其實是android_os_Binder_getCallingPid，當getCallingUid方法被調用的時候，真正的實現其實是android_os_Binder_getCallingUid，其他類同。

然後我們再看一下android_os_Binder_getCallingPid方法的實現就會發現，這裡其實就是對接到了libbinder中了：

static jint android_os_Binder_getCallingPid(JNIEnv* env, jobject clazz)
{
    return IPCThreadState::self()->getCallingPid();
}

這裡看到了Java端的代碼是如何調用的libbinder中的C++方法的。那麼，相反的方向是如何調用的呢？最關鍵的，libbinder中的BBinder::onTransact是如何能夠調用到Java中的Binder::onTransact的呢？

這段邏輯就是android_util_Binder.cpp中JavaBBinder::onTransact中處理的了。JavaBBinder是BBinder子類，其類結構如下：

JavaBBinder::onTransact關鍵代碼如下：

virtual status_t onTransact(
   uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags = 0)
{
   JNIEnv* env = javavm_to_jnienv(mVM);

   IPCThreadState* thread_state = IPCThreadState::self();
   const int32_t strict_policy_before = thread_state->getStrictModePolicy();

   jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,
       code, reinterpret_cast<jlong>(&data), reinterpret_cast<jlong>(reply), flags);
   ...
}

請注意這段代碼中的這一行：

jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,
  code, reinterpret_cast<jlong>(&data), reinterpret_cast<jlong>(reply), flags);

這一行代碼其實是在調用mObject上offset為mExecTransact的方法。這裡的幾個參數說明如下：

  • mObject 指向了Java端的Binder對象
  • gBinderOffsets.mExecTransact 指向了Binder類的execTransact方法
  • data 調用execTransact方法的參數
  • code, data, reply, flags都是傳遞給調用方法execTransact的參數

而JNIEnv.CallBooleanMethod這個方法是由虛擬機實現的。即：虛擬機會提供native方法來調用一個Java Object上的方法（關於Android上的Java虛擬機，今後我們會專門講解）。

這樣，就在C++層的JavaBBinder::onTransact中調用了Java層Binder::execTransact方法。而在Binder::execTransact方法中，又調用了自身的onTransact方法，由此保證整個過程串聯了起來：

private boolean execTransact(int code, long dataObj, long replyObj,
       int flags) {
   Parcel data = Parcel.obtain(dataObj);
   Parcel reply = Parcel.obtain(replyObj);
   boolean res;
   try {
       res = onTransact(code, data, reply, flags);
   } catch (RemoteException|RuntimeException e) {
       if (LOG_RUNTIME_EXCEPTION) {
           Log.w(TAG, "Caught a RuntimeException from the binder stub implementation.", e);
       }
       if ((flags & FLAG_ONEWAY) != 0) {
           if (e instanceof RemoteException) {
               Log.w(TAG, "Binder call failed.", e);
           } else {
               Log.w(TAG, "Caught a RuntimeException from the binder stub implementation.", e);
           }
       } else {
           reply.setDataPosition(0);
           reply.writeException(e);
       }
       res = true;
   } catch (OutOfMemoryError e) {
       RuntimeException re = new RuntimeException("Out of memory", e);
       reply.setDataPosition(0);
       reply.writeException(re);
       res = true;
   }
   checkParcel(this, code, reply, "Unreasonably large binder reply buffer");
   reply.recycle();
   data.recycle();

   StrictMode.clearGatheredViolations();

   return res;
}

Java Binder服務舉例

和C++層一樣，這裡我們還是通過一個具體的實例來看一下Java層的Binder服務是如何實現的。

下圖是ActivityManager實現的類圖:

下面是上圖中幾個類的說明：

類名 說明 IActivityManager Binder服務的公共接口 ActivityManagerProxy 供客戶端調用的遠程接口 ActivityManagerNative Binder服務實現的基類 ActivityManagerService Binder服務的真正實現

看過Binder C++層實現之後，對於這個結構應該也是很容易理解的，組織結構和C++層服務的實現是一模一樣的。

對於Android應用程序的開發者來說，我們不會直接接觸到上圖中的幾個類，而是使用android.app.ActivityManager中的接口。

這裡我們就來看一下，android.app.ActivityManager中的接口與上圖的實現是什麼關系。我們選取其中的一個方法來看一下：

public void getMemoryInfo(MemoryInfo outInfo) {
   try {
       ActivityManagerNative.getDefault().getMemoryInfo(outInfo);
   } catch (RemoteException e) {
       throw e.rethrowFromSystemServer();
   }
}

這個方法的實現調用了ActivityManagerNative.getDefault()中的方法，因此我們在來看一下ActivityManagerNative.getDefault()返回到到底是什麼。

static public IActivityManager getDefault() {
   return gDefault.get();
}

private static final Singleton<IActivityManager> gDefault = new Singleton<IActivityManager>() {
   protected IActivityManager create() {
       IBinder b = ServiceManager.getService("activity");
       if (false) {
           Log.v("ActivityManager", "default service binder = " + b);
       }
       IActivityManager am = asInterface(b);
       if (false) {
           Log.v("ActivityManager", "default service = " + am);
       }
       return am;
   }
};

這段代碼中我們看到，這裡其實是先通過IBinder b = ServiceManager.getService("activity"); 獲取ActivityManager的Binder對象（“activity”是ActivityManagerService的Binder服務標識），接著我們再來看一下asInterface(b)的實現：

static public IActivityManager asInterface(IBinder obj) {
   if (obj == null) {
       return null;
   }
   IActivityManager in =
       (IActivityManager)obj.queryLocalInterface(descriptor);
   if (in != null) {
       return in;
   }

   return new ActivityManagerProxy(obj);
}

這裡應該是比較明白了：首先通過queryLocalInterface確定有沒有本地Binder，如果有的話直接返回，否則創建一個ActivityManagerProxy對象。很顯然，假設在ActivityManagerService所在的進程調用這個方法，那麼queryLocalInterface將直接返回本地Binder，而假設在其他進程中調用，這個方法將返回空，由此導致其他調用獲取到的對象其實就是ActivityManagerProxy。而在拿到ActivityManagerProxy對象之後在調用其方法所走的路線我想讀者應該也能明白了：那就是通過Binder驅動跨進程調用ActivityManagerService中的方法。

這裡的asInterface方法的實現會讓我們覺得似曾相識。是的，因為這裡的實現方式和C++層的實現是一樣的模式。

Java層的ServiceManager

源碼路徑：

frameworks/base/core/java/android/os/IServiceManager.java
frameworks/base/core/java/android/os/ServiceManager.java
frameworks/base/core/java/android/os/ServiceManagerNative.java
frameworks/base/core/java/com/android/internal/os/BinderInternal.java
frameworks/base/core/jni/android_util_Binder.cpp

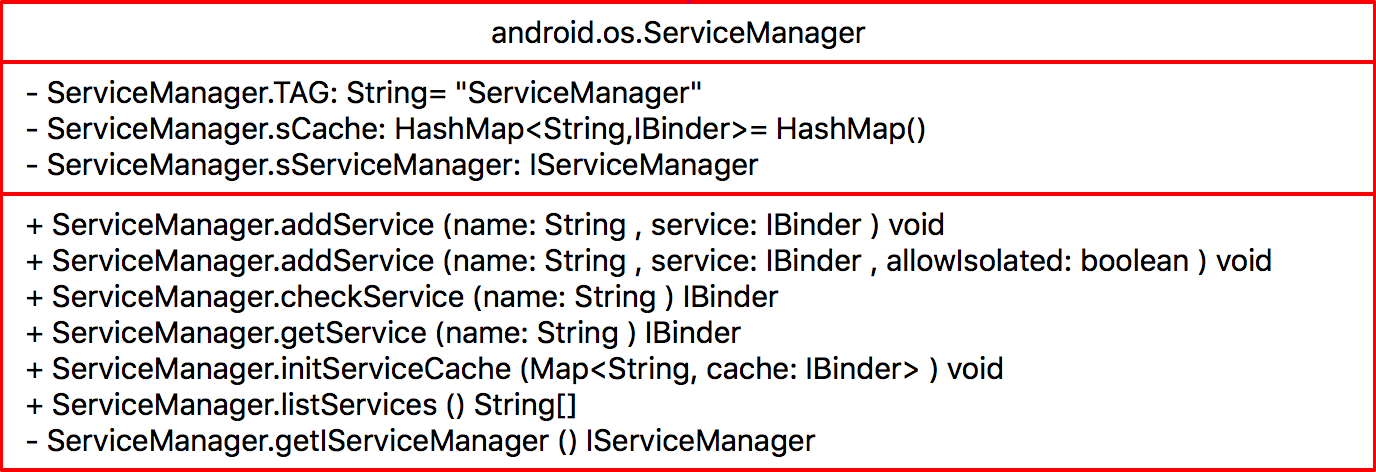

有Java端的Binder服務，自然也少不了Java端的ServiceManager。我們先看一下Java端的ServiceManager的結構：

通過這個類圖我們看到，Java層的ServiceManager和C++層的接口是一樣的。

然後我們再選取addService方法看一下實現：

public static void addService(String name, IBinder service, boolean allowIsolated) {
   try {
       getIServiceManager().addService(name, service, allowIsolated);
   } catch (RemoteException e) {
       Log.e(TAG, "error in addService", e);
   }
}

   private static IServiceManager getIServiceManager() {
   if (sServiceManager != null) {
       return sServiceManager;
   }

   // Find the service manager
   sServiceManager = ServiceManagerNative.asInterface(BinderInternal.getContextObject());
   return sServiceManager;
}

很顯然，這段代碼中，最關鍵就是下面這個調用：

ServiceManagerNative.asInterface(BinderInternal.getContextObject());

然後我們需要再看一下BinderInternal.getContextObject()和ServiceManagerNative.asInterface兩個方法。

BinderInternal.getContextObject()是一個JNI方法，其實現代碼在android_util_Binder.cpp中：

static jobject android_os_BinderInternal_getContextObject(JNIEnv* env, jobject clazz)
{
    sp<IBinder> b = ProcessState::self()->getContextObject(NULL);
    return javaObjectForIBinder(env, b);
}

而ServiceManagerNative.asInterface的實現和其他的Binder服務是一樣的套路：

static public IServiceManager asInterface(IBinder obj)
{
   if (obj == null) {
       return null;
   }
   IServiceManager in =
       (IServiceManager)obj.queryLocalInterface(descriptor);
   if (in != null) {
       return in;
   }

   return new ServiceManagerProxy(obj);
}

先通過queryLocalInterface查看能不能獲得本地Binder，如果無法獲取，則創建並返回ServiceManagerProxy對象。

而ServiceManagerProxy自然也是和其他Binder Proxy一樣的實現套路：

public void addService(String name, IBinder service, boolean allowIsolated)
       throws RemoteException {
   Parcel data = Parcel.obtain();
   Parcel reply = Parcel.obtain();
   data.writeInterfaceToken(IServiceManager.descriptor);
   data.writeString(name);
   data.writeStrongBinder(service);
   data.writeInt(allowIsolated ? 1 : 0);
   mRemote.transact(ADD_SERVICE_TRANSACTION, data, reply, 0);
   reply.recycle();
   data.recycle();
}

有了上文的講解，這段代碼應該都是比較容易理解的了。

關於AIDL

作為Binder機制的最後一個部分內容，我們來講解一下開發者經常使用的AIDL機制是怎麼回事。

AIDL全稱是Android Interface Definition Language，它是Android SDK提供的一種機制。借助這個機制，應用可以提供跨進程的服務供其他應用使用。AIDL的詳細說明可以參見官方開發文檔：https://developer.android.com/guide/components/aidl.html 。

這裡，我們就以官方文檔上的例子看來一下AIDL與Binder框架的關系。

開發一個基於AIDL的Service需要三個步驟：

  1. 定義一個.aidl文件
  2. 實現接口
  3. 暴露接口給客戶端使用

aidl文件使用Java語言的語法來定義，每個.aidl文件只能包含一個interface，並且要包含interface的所有方法聲明。

默認情況下，AIDL支持的數據類型包括：

  • 基本數據類型（即int，long，char，boolean等）
  • String
  • CharSequence
  • List（List的元素類型必須是AIDL支持的）
  • Map（Map中的元素必須是AIDL支持的）

對於AIDL中的接口，可以包含0個或多個參數，可以返回void或一個值。所有非基本類型的參數必須包含一個描述是數據流向的標簽，可能的取值是：in，out或者inout。

下面是一個aidl文件的示例：

// IRemoteService.aidl
package com.example.android;

// Declare any non-default types here with import statements

/** Example service interface */
interface IRemoteService {
    /** Request the process ID of this service, to do evil things with it. */
    int getPid();

    /** Demonstrates some basic types that you can use as parameters
     * and return values in AIDL.
     */
    void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat,
            double aDouble, String aString);
}

這個文件中包含了兩個接口 ：

  • getPid 一個無參的接口，返回值類型為int
  • basicTypes，包含了幾個基本類型作為參數的接口，無返回值

對於包含.aidl文件的工程，Android IDE（以前是Eclipse，現在是Android Studio）在編譯項目的時候，會為aidl文件生成對應的Java文件。

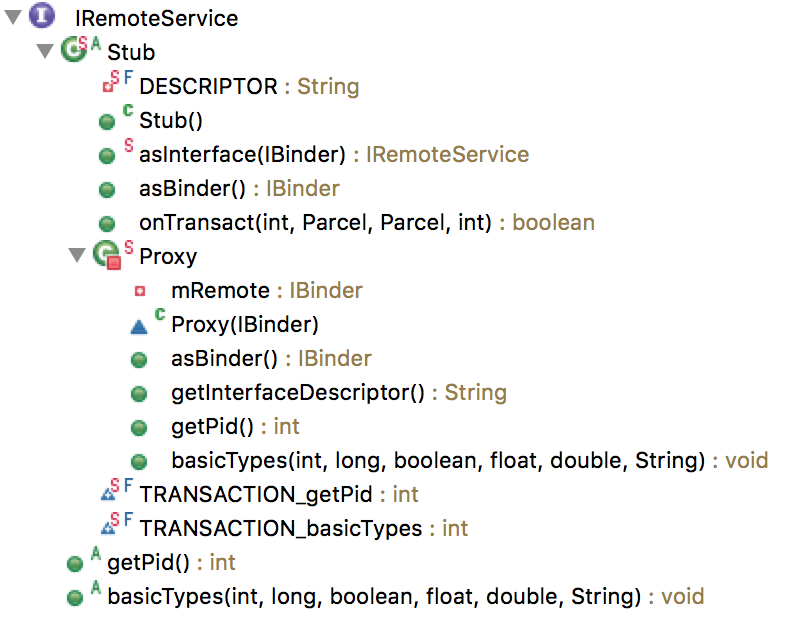

針對上面這個aidl文件生成的java文件中包含的結構如下圖所示：

在這個生成的Java文件中，包括了：

  • 一個名稱為IRemoteService的interface，該interface繼承自android.os.IInterface並且包含了我們在aidl文件中聲明的接口方法
  • IRemoteService中包含了一個名稱為Stub的靜態內部類，這個類是一個抽象類，它繼承自android.os.Binder並且實現了IRemoteService接口。這個類中包含了一個onTransact方法
  • Stub內部又包含了一個名稱為Proxy的靜態內部類，Proxy類同樣實現了IRemoteService接口

仔細看一下Stub類和Proxy兩個中包含的方法，是不是覺得很熟悉？是的，這裡和前面介紹的服務實現是一樣的模式。這裡我們列一下各層類的對應關系：

C++ Java層 AIDL BpXXX XXXProxy IXXX.Stub.Proxy BnXXX XXXNative IXXX.Stub

為了整個結構的完整性，最後我們還是來看一下生成的Stub和Proxy類中的實現邏輯。

Stub是提供給開發者實現業務的父類，而Proxy的實現了對外提供的接口。Stub和Proxy兩個類都有一個asBinder的方法。

Stub類中的asBinder實現就是返回自身對象：

@Override
public android.os.IBinder asBinder() {
	return this;
}

而Proxy中asBinder的實現是返回構造函數中獲取的mRemote對象，相關代碼如下：

private android.os.IBinder mRemote;

Proxy(android.os.IBinder remote) {
	mRemote = remote;
}

@Override
public android.os.IBinder asBinder() {
	return mRemote;
}

而這裡的mRemote對象其實就是遠程服務在當前進程的標識。

上文我們說了，Stub類是用來提供給開發者實現業務邏輯的父類，開發者者繼承自Stub然後完成自己的業務邏輯實現，例如這樣：

private final IRemoteService.Stub mBinder = new IRemoteService.Stub() {
   public int getPid(){
       return Process.myPid();
   }
   public void basicTypes(int anInt, long aLong, boolean aBoolean,
       float aFloat, double aDouble, String aString) {
       // Does something
   }
};

而這個Proxy類，就是用來給調用者使用的對外接口。我們可以看一下Proxy中的接口到底是如何實現的：

Proxy中getPid方法實現如下所示：

@Override
public int getPid() throws android.os.RemoteException {
	android.os.Parcel _data = android.os.Parcel.obtain();
	android.os.Parcel _reply = android.os.Parcel.obtain();
	int _result;
	try {
		_data.writeInterfaceToken(DESCRIPTOR);
		mRemote.transact(Stub.TRANSACTION_getPid, _data, _reply, 0);
		_reply.readException();
		_result = _reply.readInt();
	} finally {
		_reply.recycle();
		_data.recycle();
	}
	return _result;
}

這裡就是通過Parcel對象以及transact調用對應遠程服務的接口。而在Stub類中，生成的onTransact方法對應的處理了這裡的請求：

@Override
public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags)
		throws android.os.RemoteException {
	switch (code) {
	case INTERFACE_TRANSACTION: {
		reply.writeString(DESCRIPTOR);
		return true;
	}
	case TRANSACTION_getPid: {
		data.enforceInterface(DESCRIPTOR);
		int _result = this.getPid();
		reply.writeNoException();
		reply.writeInt(_result);
		return true;
	}
	case TRANSACTION_basicTypes: {
		data.enforceInterface(DESCRIPTOR);
		int _arg0;
		_arg0 = data.readInt();
		long _arg1;
		_arg1 = data.readLong();
		boolean _arg2;
		_arg2 = (0 != data.readInt());
		float _arg3;
		_arg3 = data.readFloat();
		double _arg4;
		_arg4 = data.readDouble();
		java.lang.String _arg5;
		_arg5 = data.readString();
		this.basicTypes(_arg0, _arg1, _arg2, _arg3, _arg4, _arg5);
		reply.writeNoException();
		return true;
	}
	}
	return super.onTransact(code, data, reply, flags);
}

onTransact所要做的就是：

  1. 根據code區分請求的是哪個接口
  2. 通過data來獲取請求的參數
  3. 調用由子類實現的抽象方法

有了前文的講解，對於這部分內容應當不難理解了。

到這裡，我們終於講解完Binder了。

恭喜你，已經掌握了Android系統最復雜的模塊，的其中之一了 ：）

– 以上 –

參考資料和推薦讀物

  • Android Binder
  • Android Interface Definition Language
  • Android Bander設計與實現 – 設計篇
  • Binder系列—開篇
  • 徹底理解Android Binder通信架構
  • binder驅動——-之內存映射篇
  • Android Binder機制(一) Binder的設計和框架
  • Android Binder 分析——內存管理
  1. 上一頁:
  2. 下一頁:
Android資訊
Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例
相關文章
熱門文章
Android開發規范詳解 深入理解 Android 中的 Matrix Android利用Drawable Animation實現圖片動畫播放 Android反編譯：反編譯工具和方法 Android UI控件系列：TextView（文本框） Android移動應用開發中常見的經驗技巧總結
Android官方導航欄ActionBar使用詳解

一、ActionBar概述 ActionBar是androiD3
利用Fiddler對Android HTTPs請求進行監測

Web開發中Chrome、IE、firefox等浏覽器都自帶提供
提高Android開發效率的9個Web工具

在Google的廣大支持下，便捷開發Android程序的Nati
Android中的ANR用法詳解

有過Android開發經歷的人都不會對ANR陌生，它和崩潰一樣是
閱讀排行版
Copyright © Android教程網 All Rights Reserved
