Android組件12—viewpager學習04（帶圓點的過渡頁）

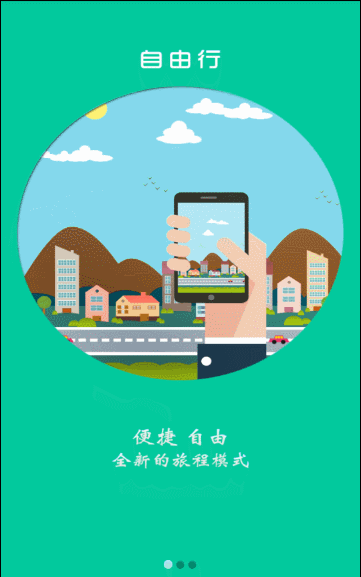

Viewpager實現帶下面帶圓點的過渡頁，先來效果圖

實現這個功能需要幾個步驟，如下

1、布局用的是FrameLayout，需要了解的可以在網上百度。簡單來說就是，他會前面的界面會遮擋住後面的界面

2、創建三個點布局，引用兩個寫好的樣式，樣式的效果就如上面圖，點的黑色和白色效果

3、在改變頁面的時候關聯頁卡，並記錄上次點位置，設置為不選中狀態。

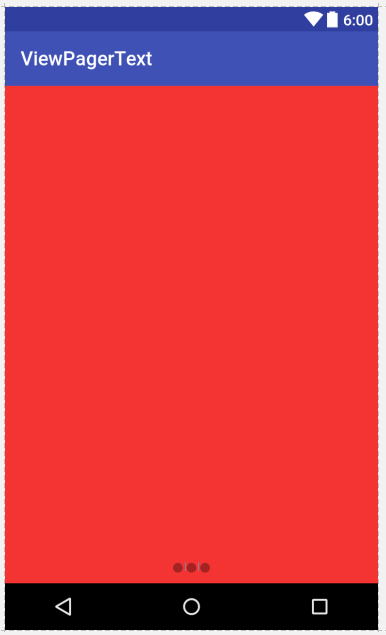

一、布局效果

<framelayout android:layout_height="match_parent" android:layout_width="match_parent" tools:context="com.example.enz.viewpagertext.MainActivity" xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools">

















</framelayout>

二、代碼中引用

1、首先創建一個點的集合，為了統一管理，

    //定義一個點集合
    private List dots;

    private int oldPosition = 0;// 記錄上一次點的位置

    private int currentItem; // 當前頁面

2、引用布局中的空間，並且添加到list集合中，並且把第一個設置成選擇狀態

 dots = new ArrayList();
        dots.add(findViewById(R.id.dot_1));
        dots.add(findViewById(R.id.dot_2));
        dots.add(findViewById(R.id.dot_3));

        //並且，默認第一個是選中狀態
        dots.get(0).setBackgroundResource(R.drawable.dot_focused);

3、viewgaper有一個監聽頁面滑動的方法setOnPageChangeListener（）；再此API的onPageSelected（）方法來關聯頁卡和點。並且記錄當前位置position。因為再滑動一下，當前的位置就成為過時的點了。

 vp.setOnPageChangeListener(new ViewPager.OnPageChangeListener() {
            @Override
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
            }
            @Override
            public void onPageSelected(int position) {

                //下面就是獲取上一個位置，並且把點的狀體設置成默認狀體
                dots.get(oldPosition).setBackgroundResource(R.drawable.dot_normal);
                //獲取到選中頁面對應的點，設置為選中狀態
                dots.get(position).setBackgroundResource(R.drawable.dot_focused);
                //下面是記錄本次的位置，因為在滑動，他就會變成過時的點了
                oldPosition = position;
                //關聯頁卡
                currentItem = position;
            }

            @Override
            public void onPageScrollStateChanged(int state) {

            }
        });

4、其實就用到了上面這一點代碼，很簡單把。自己慢點研究下就明白了，另外布局中有兩個樣式，如下：

Mainactivity全部代碼

import android.app.Activity;
import android.os.Bundle;
import android.support.v4.view.ViewPager;
import android.view.LayoutInflater;
import android.view.View;

import java.util.ArrayList;
import java.util.List;

public class MainActivity extends Activity {
    private ViewPager vp;

    //把定義好的三個布局進行初始化對象
    private View  item_view01,item_view02,item_view03;
    //創建一個list集合 參數為view

    private List Mview = new ArrayList<>();

    //用於引用布局好的三個itemView布局
    private LayoutInflater inflater;


    private ViewPagerAdapter adapter;

    //定義一個點集合
    private List dots;

    private int oldPosition = 0;// 記錄上一次點的位置

    private int currentItem; // 當前頁面

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
       /*
       * LayoutInflater講解
       * 對於一個沒有被載入或者想要動態載入的界面，都需要使用LayoutInflater.inflate()來載入；
       * 對於一個已經載入的界面，就可以使用Activiyt.findViewById()方法來獲得其中的界面元素。
       * 想了解更多：http://www.cnblogs.com/maliqian/p/3473800.html
       * */
        inflater = getLayoutInflater();
        setView();
    }

    private void setView() {
        //初始化viewPager
        vp = (ViewPager)findViewById(R.id.viewp_01);

        //把這三個點的ID找到並添加到list集合中，統一管理；下面是簡寫。你也可以創建三個對象，添加到集合中
        dots = new ArrayList();
        dots.add(findViewById(R.id.dot_1));
        dots.add(findViewById(R.id.dot_2));
        dots.add(findViewById(R.id.dot_3));

        //並且，默認第一個是選中狀態
        dots.get(0).setBackgroundResource(R.drawable.dot_focused);

        item_view01 = inflater.inflate(R.layout.item01,null);
        item_view02 = inflater.inflate(R.layout.item02,null);
        item_view03 = inflater.inflate(R.layout.item03,null);
        //把三個View布局對象加載到list中，這些就是item的數據
        Mview.add(item_view01);
        Mview.add(item_view02);
        Mview.add(item_view03);

        vp.setOnPageChangeListener(new ViewPager.OnPageChangeListener() {
            @Override
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
            }
            @Override
            public void onPageSelected(int position) {

                //下面就是獲取上一個位置，並且把點的狀體設置成默認狀體
                dots.get(oldPosition).setBackgroundResource(R.drawable.dot_normal);
                //獲取到選中頁面對應的點，設置為選中狀態
                dots.get(position).setBackgroundResource(R.drawable.dot_focused);
                //下面是記錄本次的位置，因為在滑動，他就會變成過時的點了
                oldPosition = position;
                //關聯頁卡
                currentItem = position;
            }

            @Override
            public void onPageScrollStateChanged(int state) {

            }
        });

        //把數據傳遞給適配器中，進行數據處理。
        adapter = new ViewPagerAdapter(this,Mview);
        vp.setAdapter(adapter);
    }
}

下面是viewpager適配類，一共就這兩個類

import android.content.Context;
import android.support.v4.view.PagerAdapter;
import android.view.View;
import android.view.ViewGroup;

import java.util.List;

/**
 * Created by ENZ on 2016/9/29.
 */
public class ViewPagerAdapter extends PagerAdapter {
    private Context context;
    private List viewdata;

    public ViewPagerAdapter(MainActivity mainActivity, List mview) {
        context = mainActivity;
        viewdata = mview;
    }
    //這個方法是獲取一共有多少個item
    @Override
    public int getCount() {
        return viewdata.size();
    }
    //這個就這樣寫就OK ，無需管
    @Override
    public boolean isViewFromObject(View view, Object object) {
        return view==object;
    }
    //這個方法用來實例化頁卡
    @Override
    public Object instantiateItem(ViewGroup container, int position) {
        container.addView(viewdata.get(position),0);
        return viewdata.get(position);
    }
    //刪除實例化頁卡
    @Override
    public void destroyItem(ViewGroup container, int position,
                            Object object) {
        // TODO Auto-generated method stub
        container.removeView(viewdata.get(position));
    }
}

上面效果的DEMO地址：http://download.csdn.net/detail/bobo8945510/9650441

延伸學習，點的實現，也可以自定義View，實現流程

1、寫一個CircleView類，集成view
2、定義兩個畫筆，paintA：繪制沒有獲取焦點的點，paintB：繪制獲取焦點的圓點，每一次paintA繪制都會繪制三個沒有獲取焦點的 圓點。
3、設置一個int對象j，記錄獲取焦點的位置，然後進行繪制

首先看下布局，切記，下面的自定義View，一定要和自己的包路徑相一致

代碼如下：

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.util.AttributeSet;
import android.view.View;

/**所有的view都是畫出來的*/
public class CircleView extends View{
    /**畫筆*/
    private Paint paintA=new Paint();
    private Paint paintB=new Paint();

    private int width,height,j=0;
    /*用於初始化view一些屬性*/
    public CircleView(Context context,AttributeSet attrs) {
        super(context, attrs);
        paintA.setStyle(Style.STROKE);
    }

    /**此方法用於實現繪圖操作
     * 1)畫筆(paint)
     * 2)畫布(canvas)
     * */

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        width=getWidth()/2-60;height=getHeight()/2;
        //設置畫筆顏色
        paintA.setColor(Color.BLACK);
        //畫一個圓形
        for(int i=0;i<3;i++){
            canvas.drawCircle(width+i*60, height,20, paintA);
        }
        //根據你點擊了第幾次，繪制
        canvas.drawCircle(width+j*60, height,20, paintB);
        j++;
        //可以循環的點擊，過渡頁時可以刪除
        if(j==3)j=0;
    }
}

怎麼引用呢?,其實很簡單，如下

import android.app.Activity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

public class MainActivity extends Activity {

    private CircleView circleView;
    private Button button1;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.circle_main);
        circleView=(CircleView)findViewById(R.id.circleView1);

        button1 = (Button)findViewById(R.id.button1);

        //其實你點擊一次，就相當於頁面滑動一次
        button1.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                //會重新調用view的onDraw方法
                circleView.invalidate();
            }
        });
    }
}

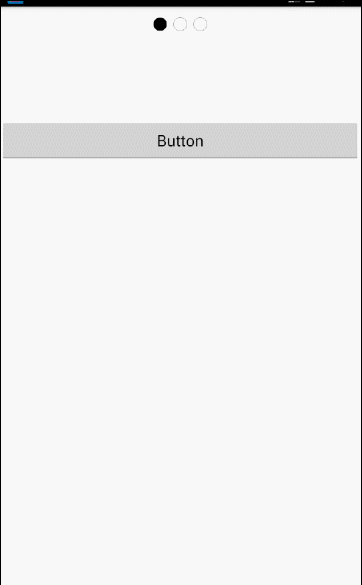

效果圖:
