Android深入淺出自定義控件（二）

什麼是ViewGroup?

在Android的樹狀結構圖中，ViewGroup類衍生出我們所熟悉的LinearLayout、RelativeLayout等布局：



簡單來說，ViewGroup其實就相當於所有布局的父親，所以我們可以通過自定義ViewGroup類實現千變萬化的布局。







自定義ViewGroup主要分為以下幾個步驟：

1.創建自定義ViewGroup類，繼承於ViewGroup類，重寫ViewGroup的三個構造方法
2.重寫onMeasure方法，設置好ViewGroup及其子View在界面上所顯示的大小
3.添加參數
4.重寫onLayout方法，設置好子View的布局，這個方法也是最為關鍵的，它決定了你所自定義的布局的特性







1.創建自定義ViewGroup類，繼承於ViewGroup類，重寫ViewGroup的三個構造方法



public class FlowLayoutextends ViewGroup{

	public FlowLayout(Context context) {
		// TODO Auto-generated constructor stub
		this(context,null);
	}

	public FlowLayout(Context context, AttributeSet attrs) {
		// TODO Auto-generated constructor stub
		this(context,attrs,0);

	}

	public FlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {
		super(context, attrs, defStyleAttr);
		// TODO Auto-generated constructor stub
	}

}





2.重寫onMeasure方法，設置好ViewGroup及其子View在界面上所顯示的大小



@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
	// TODO Auto-generated method stub
	measureChildren(widthMeasureSpec, heightMeasureSpec);
	super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}



對這個方法的使用見下文，此處記得添加measureChildren(widthMeasureSpec, heightMeasureSpec);表示由系統自己測量每個子View的大小





3.添加參數，比如我們想要讓子View之間能有間距，則需要手動創建一個內部參數類



public static class FlowLayoutParams extends ViewGroup.MarginLayoutParams{

	public FlowLayoutParams(Context context, AttributeSet attrs) {
		super(context, attrs);
		// TODO Auto-generated constructor stub
	}

}







4.重寫onLayout方法，設置好子View的布局，這個方法也是最為關鍵的，它決定了你所自定義的布局的特性



@Override
protected void onLayout(boolean arg0, int left, int top, int right, int bottom) {
	// TODO Auto-generated method stub
	//獲得FlowLayout所測量出來的寬度
	int mViewGroupWidth = getMeasuredWidth();
	/**
	* paintX:繪制每個View時的光標起點的橫坐標
	* paintY:繪制每個View時的光標起點的縱坐標
	*/
	int paintX = left;
	int paintY = top;

	//用於記錄上一行的最大高度
	int maxlineHeight = 0;

	int childCount = getChildCount();
	for(int i=0; i mViewGroupWidth){
			//繪制的起點的橫坐標重新移回FlowLayout的橫坐標
			paintX = left;
			//繪制的起點的縱坐標要向下移動一行的高度
			paintY = paintY + maxlineHeight + params.topMargin + params.bottomMargin;
			maxlineHeight = 0;
		}
		maxlineHeight = Math.max(childViewHeight, maxlineHeight);
		childView.layout(paintX+params.leftMargin, paintY+params.topMargin, paintX+childViewWidth+params.leftMargin, paintY+childViewHeight+params.topMargin);
		//每繪制一次，起點光標就要向右移動一次
		paintX = paintX + childViewWidth + params.leftMargin + params.rightMargin;
	}
}

解析：在onLayout方法中，我們對每個子View進行遍歷並設置好它們應該在的位置，比如是LinearLayout的話，在onLayout中系統會規定它的子View只能按著橫向或者豎向排列下去，也就是說，onLayout裡子View的排布是按著我們自己的想法來決定，到底這個自定義布局會有怎樣的特性？

此處我們demo是自定義FlowLayout，也就是每一行都向右排列下去，直到這一行不夠容納，則子View自動換行，進入下一行，依此類推，從而實現流式布局，為了實現這樣的效果，最關鍵的應該是在換行的時候，需要實現讓我們的子View能夠判斷到底換不換行，代碼思路如下：


1.首先需要記錄FlowLayout的寬度， 作為每一行的寬度上限：



int mViewGroupWidth = getMeasuredWidth();

2.每次繪制一個子View，是通過View.layout()方法來進行，而layout方法需要提供4個參數，即（繪制的起點橫坐標，繪制的起點縱坐標，子View的寬度，子View的高度），而每一個子View的繪制起點肯定不一樣，所以需要定義兩個變量來記錄：paintX,paintY：





/**
		 * paintX:繪制每個View時的光標起點的橫坐標
		 * paintY:繪制每個View時的光標起點的縱坐標
		 */
		int paintX = left;
		int paintY = top;

3.通過for循環，遍歷得到每個子View，由於要讓子View之間能夠有間距，所以還需要定義一個margin參數提供給子View：

FlowLayout.FlowLayoutParams params = (FlowLayout.FlowLayoutParams)childView.getLayoutParams();

以及獲得每個子View的寬高：

int childViewWidth = childView.getMeasuredWidth();
int childViewHeight = childView.getMeasuredHeight();

4.判斷如果再添加一個子View，需不需要換行，所以需要將這個View的寬度和當前行的寬度相加，與FlowLayout的寬度(即上限)進行對比，如果超過上限，就進行換行操作：





//繪制的起點的橫坐標重新移回FlowLayout的橫坐標
paintX = left;
//繪制的起點的縱坐標要向下移動一行的高度
paintY = paintY + maxlineHeight + params.topMargin + params.bottomMargin;
//由於換行，所以當前行變成了下一行，最大高度自然也就置為當前這個新起行的子View的高度(因為它是下一行的第一個View)
maxlineHeight = childViewHeight;



5.繪制當前子View，光標移動至下一個起點：



//每次都要計算當前行的最大高度
maxlineHeight = Math.max(childViewHeight, maxlineHeight);
childView.layout(paintX+params.leftMargin, paintY+params.topMargin, paintX+childViewWidth+params.leftMargin, paintY+childViewHeight+params.topMargin);
//每繪制一次，起點光標就要向右移動一次
paintX = paintX + childViewWidth + params.leftMargin + params.rightMargin;





至此，一個基本的FlowLayout布局定義完成，接下來就只需要在布局文件中來使用它：

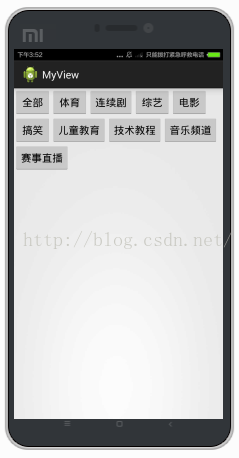

運行：





可以看到達到了我們所要的效果，但這裡我們設置的FlowLayout的大小都是fill_parent，如果改為wrap_content會怎樣？
將FlowLayout的layout_height設置為wrap_content,雖然屏幕上仍然呈現的是一樣的效果，可是在預覽窗口中點擊FlowLayout，可以看到其實FlowLayout依舊是fill_parent的大小，而不是貼著子View的邊緣，如圖：



這不是我們想要的效果，正確的做法應該是：設置為wrap_content時，FlowLayout的邊界是緊緊貼著子View的邊緣的，所以我們應該修改onMeasure方法：



@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
	// TODO Auto-generated method stub
	//measureChildren(widthMeasureSpec, heightMeasureSpec);
	super.onMeasure(widthMeasureSpec, heightMeasureSpec);

	//得到FlowLayout的模式和寬高
	int widthMode = MeasureSpec.getMode(widthMeasureSpec);
	int widthSize = MeasureSpec.getSize(widthMeasureSpec);
	int heightMode = MeasureSpec.getMode(heightMeasureSpec);
	int heightSize = MeasureSpec.getSize(heightMeasureSpec);

	//記錄wrap_content下的最終寬度和高度
	int width = 0;
	int height = 0;
	//記錄每一行的最大寬度和最大高度
	int lineWidth = 0;
	int lineHeight = 0;

	int childCount = getChildCount();
	for(int i=0;i widthSize){
			width = Math.max(lineWidth, childWidth);
			height = height + lineHeight;
			lineWidth = childWidth;
			lineHeight = childHeight;
		}else
	            // 否則累加值lineWidth,lineHeight取最大高度
	        {
	                lineWidth += childWidth;
	                lineHeight = Math.max(lineHeight, childHeight);
	        }

		//如果是最後一個子View
		if (i == childCount - 1){
                	width = Math.max(width, lineWidth);
                	height += lineHeight;
            	}


	}
	//根據模式來決定FlowLayout的大小，如果不是EXACTLY,則說明布局文件中設置的模式應該是wrap_content
	/**
	* 如果是wrap_content,則將FlowLayout寬度和高度設置為我們計算出來的最終寬高
	* 如果是fill_parent或者具體數值，則將FlowLayout寬度和高度設置為一開始getMode和getSize得到的那個寬高
	*/
	setMeasuredDimension((widthMode == MeasureSpec.EXACTLY) ? widthSize
             : width, (heightMode == MeasureSpec.EXACTLY) ? heightSize
             : height);
}

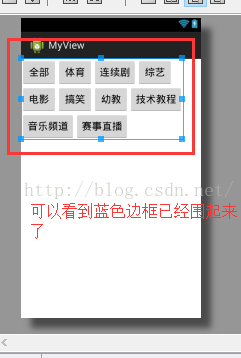

再次查看預覽窗口：
