【Android】由淺到深理解AIDL

編輯：關於Android編程

一、 Binder概述

1.1 為什麼要用binder

出於安全性、穩定性和內存管理的考慮，Android的應用和系統服務運行在分離的進程中，但是它們之間需要通信和共享數據避免傳統IPC開銷和服務拒絕的問題android的庫不支持System V 的IPCBinder加入了對象引用的引用計數器，消亡提醒機制。當一個Binder服務沒有任何終端引用時，它的所有者可以自動提醒它去處理自己Binder通過UID/PID來分辨發送者和接受者(對於安全很重要)

但是：

Binder不支持RPC，只有本地客戶端和服務端基於消息通信，不適用於流不符合POSIX標准

1.2 binder通信流程

客戶端使用服務

\

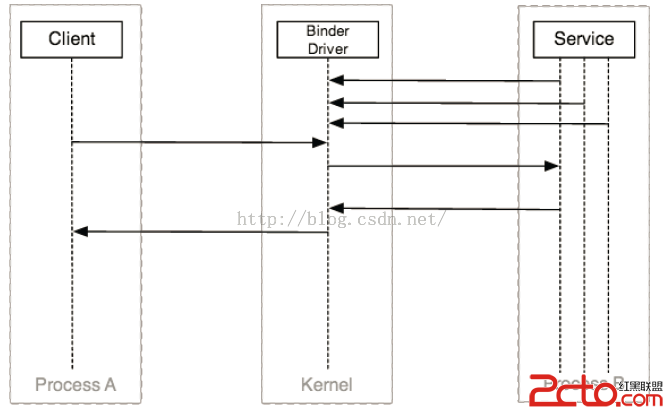

進程之間無法進行直接通信，所以通過Binder驅動

\

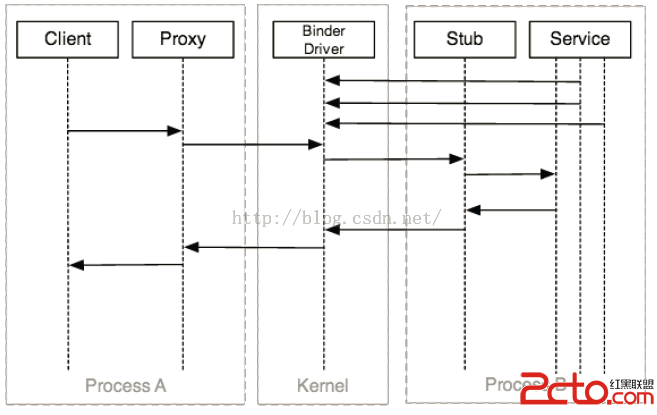

客戶端和服務端不需要了解binder協議，所以使用代理和存根

\

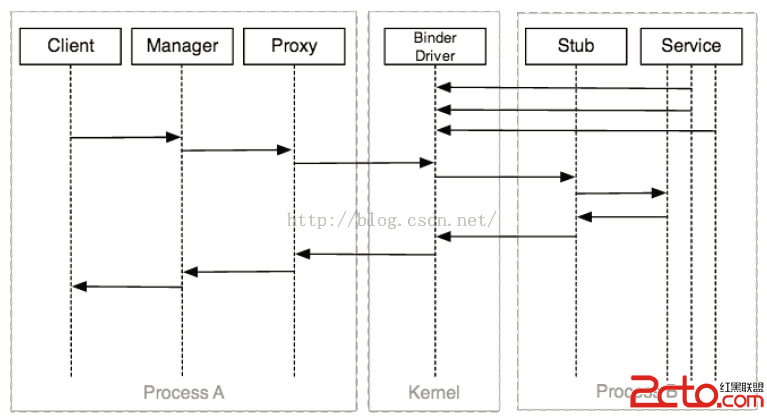

客戶端不想要知道正在使用IPC,也不關心binder和代理，所以，需要管理對象進行抽象
\

但是客戶端怎樣獲取它想要通信的服務的handle,只需要問問sevicemanager（Context Manager）,服務是否已經注冊
\

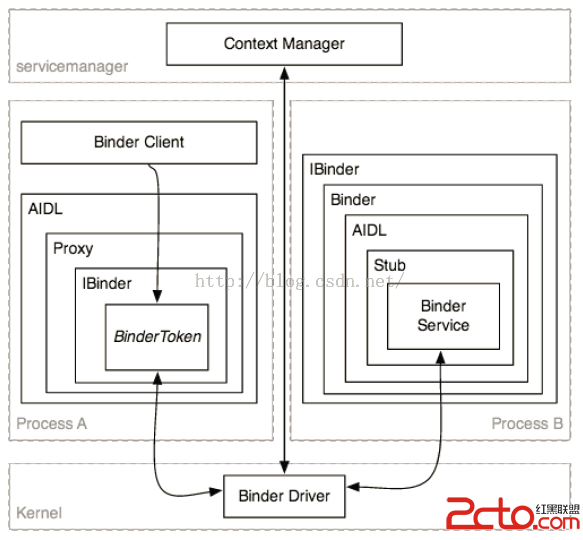

最後，我們看下總體的架構

\

二 、 AIDL示例



使用aidl實現跨進程的加減法

2.1 服務端

新建android工程，創建包com.realize.calc.aidl，新建文件ICalcAIDL.aidl，內容如下



package com.realize.calc.aidl;
interface ICalcAIDL
{
	int add(int x , int y);
	int min(int x , int y );
}

創建包com.realize.lizijun.binder_server，新建服務CalcService.java，內容如下





package com.realize.lizijun.binder_server;

import com.realize.calc.aidl.ICalcAIDL;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;

public class CalcService extends Service
{
	private static final String TAG = "server";

	public void onCreate()
	{
		Log.e(TAG, "onCreate");
	}

	public IBinder onBind(Intent t)
	{
		Log.e(TAG, "onBind");
		return mBinder;
	}

	public void onDestroy()
	{
		Log.e(TAG, "onDestroy");
		super.onDestroy();
	}

	public boolean onUnbind(Intent intent)
	{
		Log.e(TAG, "onUnbind");
		return super.onUnbind(intent);
	}

	public void onRebind(Intent intent)
	{
		Log.e(TAG, "onRebind");
		super.onRebind(intent);
	}

	private final ICalcAIDL.Stub mBinder = new ICalcAIDL.Stub()
	{

		@Override
		public int add(int x, int y) throws RemoteException
		{
			return x + y;
		}

		@Override
		public int min(int x, int y) throws RemoteException
		{
			return x - y;
		}

	};

}

AndroidManifest.xml中注冊服務
        <service android:name="com.realize.lizijun.binder_server.CalcService">
            <intent-filter>
                <action android:name="com.realize.calc.aidl">

                <category android:name="android.intent.category.DEFAULT">
            </category></action></intent-filter>
        </service>

2.2 客戶端

新建android工程，創建包com.realize.calc.aidl，新建文件ICalcAIDL.aidl(與服務端是一樣的)，內容如下

package com.realize.calc.aidl;
interface ICalcAIDL
{
	int add(int x , int y);
	int min(int x , int y );
}

主activity內容如下
package com.realize.lizijun.binder_client;

import android.app.Activity;
import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.util.Log;
import android.view.View;
import android.widget.Toast;

import com.realize.calc.aidl.ICalcAIDL;

public class MainActivity extends Activity
{
	private static final String TAG = "client";
	private ICalcAIDL mCalcAidl;

	private ServiceConnection mServiceConn = new ServiceConnection()
	{
		@Override
		public void onServiceDisconnected(ComponentName name)
		{
			Log.e(TAG, "onServiceDisconnected");
			mCalcAidl = null;
		}

		@Override
		public void onServiceConnected(ComponentName name, IBinder service)
		{
			Log.e(TAG, "onServiceConnected");
			mCalcAidl = ICalcAIDL.Stub.asInterface(service);
		}
	};

	@Override
	protected void onCreate(Bundle savedInstanceState)
	{
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

	}

	/**
	 * 點擊BindService按鈕時調用
	 * @param view
	 */
	public void bindService(View view)
	{
		Intent intent = new Intent();
		intent.setAction("com.realize.calc.aidl");
		bindService(intent, mServiceConn, Context.BIND_AUTO_CREATE);
	}
	/**
	 * 點擊unBindService按鈕時調用
	 * @param view
	 */
	public void unbindService(View view)
	{
		unbindService(mServiceConn);
	}
	/**
	 * 點擊12+12按鈕時調用
	 * @param view
	 */
	public void addInvoked(View view) throws Exception
	{

		if (mCalcAidl != null)
		{
			int addRes = mCalcAidl.add(12, 12);
			Toast.makeText(this, addRes + "", Toast.LENGTH_SHORT).show();
		} else
		{
			Toast.makeText(this, "服務器被異常殺死，請重新綁定服務端", Toast.LENGTH_SHORT)
					.show();

		}

	}
	/**
	 * 點擊50-12按鈕時調用
	 * @param view
	 */
	public void minInvoked(View view) throws Exception
	{

		if (mCalcAidl != null)
		{
			int addRes = mCalcAidl.min(50, 12);
			Toast.makeText(this, addRes + "", Toast.LENGTH_SHORT).show();
		} else
		{
			Toast.makeText(this, "服務器未綁定或被異常殺死，請重新綁定服務端", Toast.LENGTH_SHORT)
					.show();

		}

	}

}

界面如下：

\



2.3 結果說明



點擊BindService之後，服務端執行了onCreate和onBind的方法， 客戶端執行onServiceConnected方法然後點擊12+12，50-12可以成功的調用服務端的代碼並返回正確的結果再點擊unBindService， Service調用了onUnbind和onDestory然後點擊12+12，50-12，仍然能夠看到正確的結果，說明客戶端與服務端的連接仍然存在我們通過後台，把服務強制停止掉，可以看到調用了onServiceDisconnected方法，此時，再點擊12+12，50-12，就獲取不到結果了

三、 分析AIDL生成的接口代碼

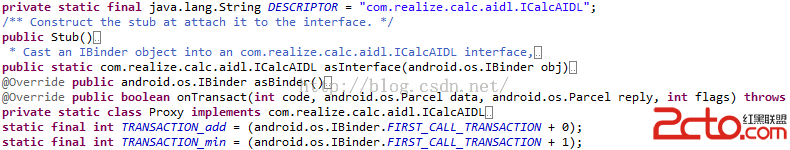

上面創建ICalcAIDL.aidl之後，在gen目錄下回生成文件ICalcAIDL.java, 該文件實現了客戶端和服務端的代理(proxy)和存根(stub)

\

3.1 服務端

服務端代碼中調用ICalcAIDL.Stub



	private final ICalcAIDL.Stub mBinder = new ICalcAIDL.Stub()
	{

		@Override
		public int add(int x, int y) throws RemoteException
		{
			return x + y;
		}

		@Override
		public int min(int x, int y) throws RemoteException
		{
			return x - y;
		}

	};

而在CalcService.java中，很明顯Stub就是Binder的子類





public static abstract class Stub extends android.os.Binder implements com.realize.calc.aidl.ICalcAIDL

接著看看Stub下面的方法onTransact，該方法內部實現了加減法的操作
@Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
{
	switch (code)
	{
		case INTERFACE_TRANSACTION:
		{
			reply.writeString(DESCRIPTOR);
			return true;
		}
		case TRANSACTION_add:
		{
			data.enforceInterface(DESCRIPTOR);
			int _arg0;
			_arg0 = data.readInt();
			int _arg1;
			_arg1 = data.readInt();
			int _result = this.add(_arg0, _arg1);
			reply.writeNoException();
			reply.writeInt(_result);
			return true;
		}
		case TRANSACTION_min:
		{
			data.enforceInterface(DESCRIPTOR);
			int _arg0;
			_arg0 = data.readInt();
			int _arg1;
			_arg1 = data.readInt();
			int _result = this.min(_arg0, _arg1);
			reply.writeNoException();
			reply.writeInt(_result);
			return true;
		}
	}
	return super.onTransact(code, data, reply, flags);
}
服務端會根據客戶端發送來的消息執行onTransact方法，該方法有四個參數
code 是一個整形的唯一標識，用於區分執行哪個方法
data 客戶端傳遞過來的參數
reply 服務器返回的值
flags 標明是否有返回值，0為有（雙向），1為沒有（單向）



3.2 客戶端

客戶端代碼中，調用了ICalcAIDL.Stub.asInterface



	private ServiceConnection mServiceConn = new ServiceConnection()
	{
		@Override
		public void onServiceDisconnected(ComponentName name)
		{
			Log.e(TAG, "onServiceDisconnected");
			mCalcAidl = null;
		}

		@Override
		public void onServiceConnected(ComponentName name, IBinder service)
		{
			Log.e(TAG, "onServiceConnected");
			mCalcAidl = ICalcAIDL.Stub.asInterface(service);
		}
	};

而ICalcAIDL.java文件中,asInterface,最終是調用到Proxy





public static com.realize.calc.aidl.ICalcAIDL asInterface(android.os.IBinder obj)
{
	if ((obj==null)) {
		return null;
	}
	android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
	if (((iin!=null)&&(iin instanceof com.realize.calc.aidl.ICalcAIDL))) {
		return ((com.realize.calc.aidl.ICalcAIDL)iin);
	}
	return new com.realize.calc.aidl.ICalcAIDL.Stub.Proxy(obj);
}

所以，我們看下Proxy的add方法
@Override public int add(int x, int y) throws android.os.RemoteException
{
	android.os.Parcel _data = android.os.Parcel.obtain();
	android.os.Parcel _reply = android.os.Parcel.obtain();
	int _result;
	try {
		_data.writeInterfaceToken(DESCRIPTOR);
		_data.writeInt(x);
		_data.writeInt(y);
		mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0);
		_reply.readException();
		_result = _reply.readInt();
	}
	finally {
		_reply.recycle();
		_data.recycle();
	}
		return _result;
}
聲明了兩個android.os.Parcel對象，_data用於傳遞數據，_replay用於接收返回的數據
最後調用transact方法，與服務端進行通信




四、不依賴AIDL的示例



怎樣不通過AIDL文件，實現跨進程通信呢，從上面的分析中，我們可以知道，不通過AIDL文件，實現跨進程通信，那麼實際上，就是要實現自動生成的AIDL文件中的接口功能, 下面我們實現跨進程的乘除調用

4.1 服務端

創建工程，實現CalcService.java,代碼如下

package com.realize.lizijun.noaidl_binder_server;

import android.app.Service;
import android.content.Intent;
import android.os.Binder;
import android.os.IBinder;
import android.os.Parcel;
import android.os.RemoteException;
import android.util.Log;

public class CalcService extends Service
{
	private static final String DESCRIPTOR = "CalcService";
	private static final String TAG = "server";

	public void onCreate()
	{
		Log.e(TAG, "onCreate");
	}

	@Override
	public int onStartCommand(Intent intent, int flags, int startId)
	{
		Log.e(TAG, "onStartCommand");
		return super.onStartCommand(intent, flags, startId);
	}

	public IBinder onBind(Intent t)
	{
		Log.e(TAG, "onBind");
		return mBinder;
	}

	public void onDestroy()
	{
		Log.e(TAG, "onDestroy");
		super.onDestroy();
	}

	public boolean onUnbind(Intent intent)
	{
		Log.e(TAG, "onUnbind");
		return super.onUnbind(intent);
	}

	public void onRebind(Intent intent)
	{
		Log.e(TAG, "onRebind");
		super.onRebind(intent);
	}

	private MyBinder mBinder = new MyBinder();

	private class MyBinder extends Binder
	{
		@Override
		protected boolean onTransact(int code, Parcel data, Parcel reply,
				int flags) throws RemoteException
		{
			switch (code)
			{
			case 0x110:
			{
				Log.e(TAG, "0x110");
				data.enforceInterface(DESCRIPTOR);
				int _arg0;
				_arg0 = data.readInt();
				int _arg1;
				_arg1 = data.readInt();
				int _result = _arg0 * _arg1;
				reply.writeNoException();
				reply.writeInt(_result);
				return true;
			}
			case 0x111:
			{
				Log.e(TAG, "0x111");
				data.enforceInterface(DESCRIPTOR);
				int _arg0;
				_arg0 = data.readInt();
				int _arg1;
				_arg1 = data.readInt();
				int _result = _arg0 / _arg1;
				reply.writeNoException();
				reply.writeInt(_result);
				return true;
			}
			}
			return super.onTransact(code, data, reply, flags);
		}

	};

}
自定義了一個Binder子類，然後復寫了其onTransact方法

AndroidManifest.xml中注冊服務
        <service android:name="com.realize.lizijun.noaidl_binder_server.CalcService">
            <intent-filter>
                <action android:name="com.realize.noaidl.calc">
                <category android:name="android.intent.category.DEFAULT">
            </category></action></intent-filter>
        </service>

4.2 客戶端

創建工程，其主activity內容如下所示：



package com.realize.lizijun.noaidl_binder_client;

import android.app.Activity;
import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.widget.Toast;

public class MainActivity extends Activity
{
	private static final String TAG = "client";
	private IBinder mPlusBinder = null;
	private ServiceConnection mServiceConnPlus = new ServiceConnection()
	{
		// 只有當servie異常退出時，系統才會調用onServiceDisconnected()
		@Override
		public void onServiceDisconnected(ComponentName name)
		{
			Log.e(TAG, "mServiceConnPlus onServiceDisconnected");
			mPlusBinder = null;
		}

		@Override
		public void onServiceConnected(ComponentName name, IBinder service)
		{

			Log.e(TAG, " mServiceConnPlus onServiceConnected");
			mPlusBinder = service;
		}
	};

	@Override
	protected void onCreate(Bundle savedInstanceState)
	{
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

	}

	public void bindService(View view)
	{
		Intent intentPlus = new Intent();
		intentPlus.setAction("com.realize.noaidl.calc");
		boolean result = bindService(intentPlus, mServiceConnPlus,
				Context.BIND_AUTO_CREATE);
		Log.e(TAG, result + "");
	}

	public void unbindService(View view)
	{
		if (mServiceConnPlus != null)
		{
			Log.e(TAG, "unbindService");
			unbindService(mServiceConnPlus);
			//mServiceConnPlus = null;
		}
	}

	public void mulInvoked(View view)
	{

		if (mPlusBinder == null)
		{
			Toast.makeText(this, "未連接服務端或服務端被異常殺死", Toast.LENGTH_SHORT).show();
		} else
		{
			android.os.Parcel _data = android.os.Parcel.obtain();
			android.os.Parcel _reply = android.os.Parcel.obtain();
			int _result = 0;
			try
			{
				_data.writeInterfaceToken("CalcService");
				_data.writeInt(50);
				_data.writeInt(12);
				mPlusBinder.transact(0x110, _data, _reply, 0);
				_reply.readException();
				_result = _reply.readInt();
				Toast.makeText(this, _result + "", Toast.LENGTH_SHORT).show();

			} catch (RemoteException e)
			{
				e.printStackTrace();
			} finally
			{
				_reply.recycle();
				_data.recycle();
			}
		}

	}

	public void divInvoked(View view)
	{

		if (mPlusBinder == null)
		{
			Toast.makeText(this, "未連接服務端或服務端被異常殺死", Toast.LENGTH_SHORT).show();
		} else
		{
			android.os.Parcel _data = android.os.Parcel.obtain();
			android.os.Parcel _reply = android.os.Parcel.obtain();
			int _result = 0;
			try
			{
				_data.writeInterfaceToken("CalcService");
				_data.writeInt(36);
				_data.writeInt(12);
				mPlusBinder.transact(0x111, _data, _reply, 0);
				_reply.readException();
				_result = _reply.readInt();
				Toast.makeText(this, _result + "", Toast.LENGTH_SHORT).show();

			} catch (RemoteException e)
			{
				e.printStackTrace();
			} finally
			{
				_reply.recycle();
				_data.recycle();
			}
		}

	}
}

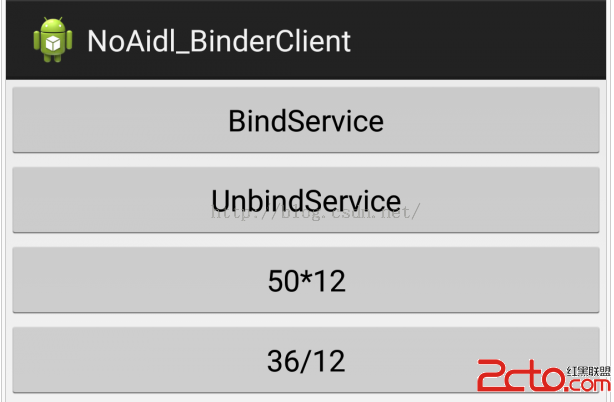

界面如下：



\

  1. 上一頁:
  2. 下一頁:
關於Android編程
Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例
相關文章
熱門文章
Android UI控件學習筆記（二） android dialog邊框去除白色邊框實現思路及代碼 Android API中被忽略的幾個函數接口 android 項目移植/分辨率適配與dip（dp）的使用 android開發技巧——仿新版QQ鎖屏下彈窗 Android 依賴注入： Dagger 2 實例講解（一）
分析Dalvik字節碼進行減包優化

Android結合版最近幾個版本在包大小配額上超標了，先後采用了包括圖片
Eclipse導入Android項目的正確方法

直接上圖：

OpenglES2.0 for Android:來畫個球吧

理解球坐標系首先看下球的坐標系 ，如圖 ： （圖來自百度百科

Android提高之ListView實現自適應表格的方法

前面有文章介紹了使用GridView實現表格的方法，本文就來說說如何用L
閱讀排行版
Copyright © Android教程網 All Rights Reserved
