Android中ViewPager實現滑動條及與Fragment結合的實例教程

編輯：關於Android編程

自主實現滑動指示條

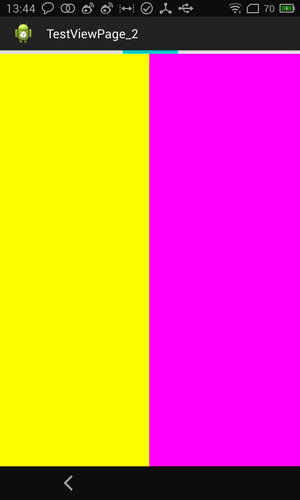

先上一個基本效果圖：



1.XML布局
布局代碼如下：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:orientation="vertical"
 tools:context="com.example.testviewpage_2.MainActivity" >

  <ImageView
  android:id="@+id/cursor"
  android:layout_width="fill_parent"
  android:layout_height="wrap_content"
  android:scaleType="matrix"
  android:src="@drawable/a" />

 <android.support.v4.view.ViewPager
  android:id="@+id/viewpager"
  android:layout_width="wrap_content"
  android:layout_height="wrap_content"
  android:layout_gravity="center"/>

</LinearLayout>

采用線性垂直布局，在滑動頁面的上方添加一個小水平條。

2.JAVA代碼

public class MainActivity extends Activity {

 private View view1, view2, view3;
 private List<View> viewList;// view數組
 private ViewPager viewPager; // 對應的viewPager

 private ImageView cursor;
 private int bmpw = 0; // 游標寬度
 private int offset = 0;// // 動畫圖片偏移量
 private int currIndex = 0;// 當前頁卡編號

 @Override
 protected void onCreate(Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  setContentView(R.layout.activity_main);

  viewPager = (ViewPager) findViewById(R.id.viewpager);
  LayoutInflater inflater = getLayoutInflater();
  view1 = inflater.inflate(R.layout.layout1, null);
  view2 = inflater.inflate(R.layout.layout2, null);
  view3 = inflater.inflate(R.layout.layout3, null);

  viewList = new ArrayList<View>();// 將要分頁顯示的View裝入數組中
  viewList.add(view1);
  viewList.add(view2);
  viewList.add(view3);

  //初始化指示器位置
  initCursorPos();

  viewPager.setAdapter(new MyPagerAdapter(viewList));
  viewPager.setOnPageChangeListener(new MyPageChangeListener());

 }

 //初始化指示器位置
 public void initCursorPos() {
  // 初始化動畫
  cursor = (ImageView) findViewById(R.id.cursor);
  bmpw = BitmapFactory.decodeResource(getResources(), R.drawable.a)
    .getWidth();// 獲取圖片寬度

  DisplayMetrics dm = new DisplayMetrics();
  getWindowManager().getDefaultDisplay().getMetrics(dm);
  int screenW = dm.widthPixels;// 獲取分辨率寬度
  offset = (screenW / viewList.size() - bmpw) / 2;// 計算偏移量

  Matrix matrix = new Matrix();
  matrix.postTranslate(offset, 0);
  cursor.setImageMatrix(matrix);// 設置動畫初始位置
 }


 //頁面改變監聽器
 public class MyPageChangeListener implements OnPageChangeListener {

  int one = offset * 2 + bmpw;// 頁卡1 -> 頁卡2 偏移量
  int two = one * 2;// 頁卡1 -> 頁卡3 偏移量

  @Override
  public void onPageSelected(int arg0) {
   Animation animation = null;
   switch (arg0) {
   case 0:
    if (currIndex == 1) {
     animation = new TranslateAnimation(one, 0, 0, 0);
    } else if (currIndex == 2) {
     animation = new TranslateAnimation(two, 0, 0, 0);
    }
    break;
   case 1:
    if (currIndex == 0) {
     animation = new TranslateAnimation(offset, one, 0, 0);
    } else if (currIndex == 2) {
     animation = new TranslateAnimation(two, one, 0, 0);
    }
    break;
   case 2:
    if (currIndex == 0) {
     animation = new TranslateAnimation(offset, two, 0, 0);
    } else if (currIndex == 1) {
     animation = new TranslateAnimation(one, two, 0, 0);
    }
    break;
   }
   currIndex = arg0;
   animation.setFillAfter(true);// True:圖片停在動畫結束位置
   animation.setDuration(300);
   cursor.startAnimation(animation);
  }

  @Override
  public void onPageScrolled(int arg0, float arg1, int arg2) {
  }

  @Override
  public void onPageScrollStateChanged(int arg0) {
  }
 }

 /**
  * ViewPager適配器
  */
 public class MyPagerAdapter extends PagerAdapter {
  public List<View> mListViews;

  public MyPagerAdapter(List<View> mListViews) {
   this.mListViews = mListViews;
  }

  @Override
  public boolean isViewFromObject(View arg0, Object arg1) {
   // TODO Auto-generated method stub
   return arg0 == arg1;
  }

  @Override
  public int getCount() {
   // TODO Auto-generated method stub
   return mListViews.size();
  }

  @Override
  public void destroyItem(ViewGroup container, int position, Object object) {
   // TODO Auto-generated method stub
   container.removeView(mListViews.get(position));
  }

  @Override
  public Object instantiateItem(ViewGroup container, int position) {
   // TODO Auto-generated method stub
   container.addView(mListViews.get(position));

   return mListViews.get(position);
  }
 }

}

3.重點解析
從易到難一步步來講。
（1）initCursorPos（）---初始化指示器位置
游標在初始化顯示時，我們要根據屏幕寬度來顯示游標位置。先看看這部分代碼：

//初始化指示器位置
public void initCursorPos() {
 // 初始化動畫
 cursor = (ImageView) findViewById(R.id.cursor);
 bmpw = BitmapFactory.decodeResource(getResources(), R.drawable.a)
   .getWidth();// 獲取圖片寬度

 DisplayMetrics dm = new DisplayMetrics();
 getWindowManager().getDefaultDisplay().getMetrics(dm);
 int screenW = dm.widthPixels;// 獲取分辨率寬度
 offset = (screenW / viewList.size() - bmpw) / 2;// 計算偏移量

 Matrix matrix = new Matrix();
 matrix.postTranslate(offset, 0);
 cursor.setImageMatrix(matrix);// 設置動畫初始位置
}

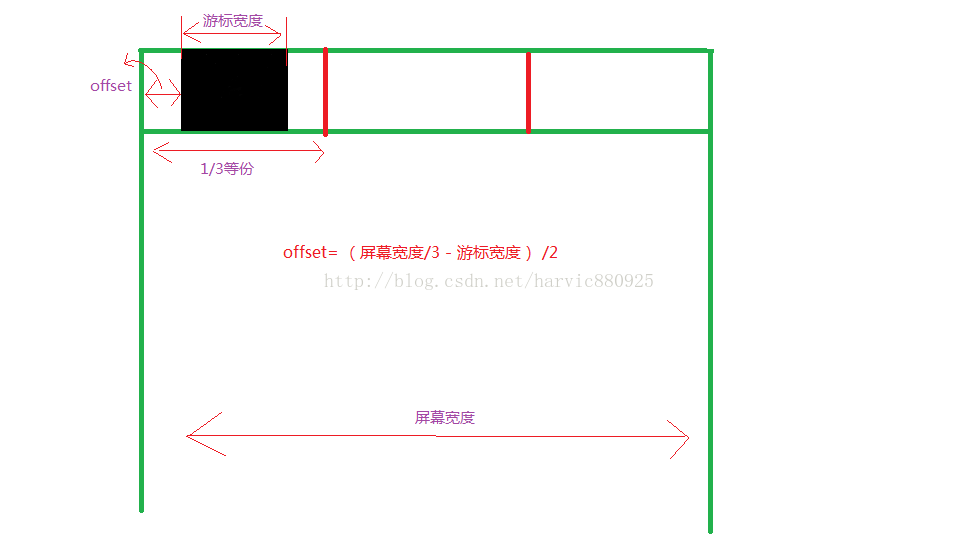

可能有些同學不明白的位置在於，初始化位置的偏移量為什麼這麼算，下面，我畫了張圖，看下就應該明白了。


最後對於偏移的方法，可用的很多，這裡仿網上的代碼用了matrix；當然大家可以用其它的偏移方法，一樣。
（2）MyPageChangeListener（）---頁面改變監聽器
代碼如下 ：

public class MyPageChangeListener implements OnPageChangeListener {

 int one = offset * 2 + bmpw;// 頁卡1 -> 頁卡2 偏移量
 int two = one * 2;// 頁卡1 -> 頁卡3 偏移量

 @Override
 public void onPageSelected(int arg0) {
  Animation animation = null;
  switch (arg0) {
  case 0:
   if (currIndex == 1) {
    animation = new TranslateAnimation(one, 0, 0, 0);
   } else if (currIndex == 2) {
    animation = new TranslateAnimation(two, 0, 0, 0);
   }
   break;
  case 1:
   if (currIndex == 0) {
    animation = new TranslateAnimation(offset, one, 0, 0);
   } else if (currIndex == 2) {
    animation = new TranslateAnimation(two, one, 0, 0);
   }
   break;
  case 2:
   if (currIndex == 0) {
    animation = new TranslateAnimation(offset, two, 0, 0);
   } else if (currIndex == 1) {
    animation = new TranslateAnimation(one, two, 0, 0);
   }
   break;
  }
  currIndex = arg0;
  animation.setFillAfter(true);// True:圖片停在動畫結束位置
  animation.setDuration(300);
  cursor.startAnimation(animation);
 }

原理是這樣，根據滑動到的頁面，把游標滑動找指定位置。
這裡可能有難度的地方在於，數學……
我畫了一張圖，解釋從第一個頁面到第二個頁面時的距離為什麼是“游標寬度+offset*2”，其它距離類似。


使用Fragment實現ViewPager滑動
效果圖：

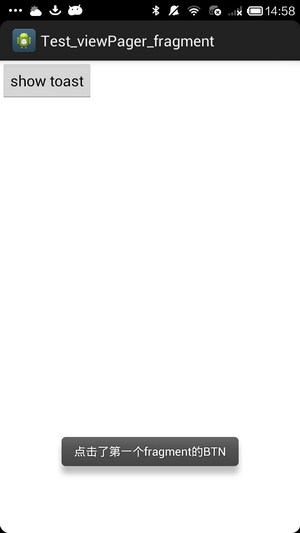

在第一個頁面加一個Btn

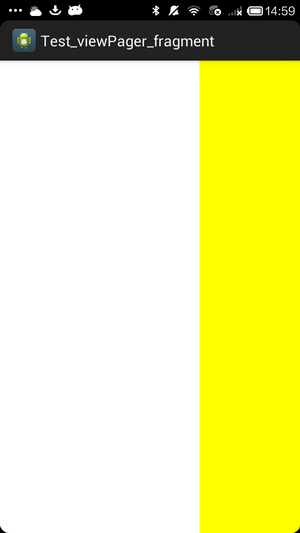

第一頁面向第二頁面滑動

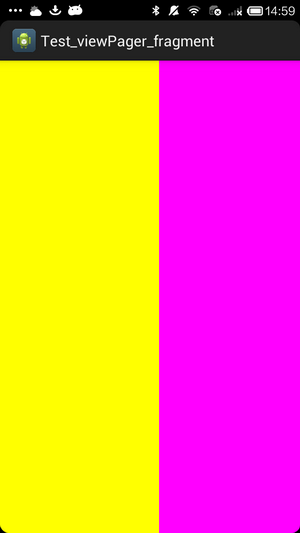

第二頁面向第三個頁面滑動
一些說明：
FragmentPagerAdapter派生自PagerAdapter，它是用來呈現Fragment頁面的，這些Fragment頁面會一直保存在fragment manager中，以便用戶可以隨時取用。
這個適配器最好用於有限個靜態fragment頁面的管理。盡管不可見的視圖有時會被銷毀，但用戶所有訪問過的fragment都會被保存在內存中。因此fragment實例會保存大量的各種狀態，這就造成了很大的內存開銷。所以如果要處理大量的頁面切換，建議使用FragmentStatePagerAdapter.
每一個使用FragmentPagerAdapter的ViewPager都要有一個有效的ID集合，有效ID的集合就是Fragment的集合（感謝夫諸同學的提示）
對於FragmentPagerAdapter的派生類，只需要重寫getItem(int)和getCount()就可以了。
具體實現：
1、適配器實現——FragmentPagerAdapter
先看完整代碼，再細講：

public class FragAdapter extends FragmentPagerAdapter {

 private List<Fragment> mFragments;

 public FragAdapter(FragmentManager fm,List<Fragment> fragments) {
  super(fm);
  // TODO Auto-generated constructor stub
  mFragments=fragments;
 }

 @Override
 public Fragment getItem(int arg0) {
  // TODO Auto-generated method stub
  return mFragments.get(arg0);
 }

 @Override
 public int getCount() {
  // TODO Auto-generated method stub
  return mFragments.size();
 }

}

這裡有三個函數，根據第一部分的官方文檔，可知，對於FragmentPagerAdapter的派生類，只重寫getItem(int)和getCount()就可以了。
對於構造函數，這裡申請了一個Fragment的List對象，用於保存用於滑動的Fragment對象，並在創造函數中初始化：

public FragAdapter(FragmentManager fm,List<Fragment> fragments) {
 super(fm);
 // TODO Auto-generated constructor stub
 mFragments=fragments;
}

然後在getItem(int arg0)中，根據傳來的參數arg0，來返回當前要顯示的fragment。

最後，getCount()返回用於滑動的fragment總數；

從構造函數所以看出，我們要構造Fragment的集合才行，所以下面我們就先產生我們所需要的Fragment類；
2、三個Fragment類
第一個Fragment類：

XML：（layout1.xml）

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:background="#ffffff"
 android:orientation="vertical" >

 <Button android:id="@+id/fragment1_btn"
  android:layout_width="wrap_content"
  android:layout_height="wrap_content"
  android:text="show toast"
  />
</LinearLayout>

在其中加入了一個Btn

public class Fragment1 extends Fragment {

 @Override
 public View onCreateView(LayoutInflater inflater, ViewGroup container,
   Bundle savedInstanceState) {
  // TODO Auto-generated method stub
  View view= inflater.inflate(R.layout.layout1, container, false);

  //對View中控件的操作方法
  Button btn = (Button)view.findViewById(R.id.fragment1_btn);
  btn.setOnClickListener(new View.OnClickListener() {

   @Override
   public void onClick(View v) {
    // TODO Auto-generated method stub
    Toast.makeText(getActivity(), "點擊了第一個fragment的BTN", Toast.LENGTH_SHORT).show();
   }
  });
  return view;
 }
}

在onCreateView()中返回要顯示的View，上面這段代碼簡單演示了如何對視圖裡的控件進行操作，難度不大，不再細講，如果對Fragment不太熟悉的同學，先看看這篇文章：《Android Fragment完全解析，關於碎片你所需知道的一切》

第二個Fragment類：

XML代碼：（layout2.xml）原生代碼，沒有做任何更改

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:background="#ffff00"
 android:orientation="vertical" >


</LinearLayout>

public class Fragment2 extends Fragment {

 @Override
 public View onCreateView(LayoutInflater inflater, ViewGroup container,
   Bundle savedInstanceState) {
  // TODO Auto-generated method stub
  View view=inflater.inflate(R.layout.layout2, container, false);
  return view;
 }

}

第三個Fragment類：
XML代碼：（layout3.xml）同樣，原生代碼，沒做任何更改

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:background="#ff00ff"
 android:orientation="vertical" >


</LinearLayout>

java代碼：

public class Fragment3 extends Fragment {

 @Override
 public View onCreateView(LayoutInflater inflater, ViewGroup container,
   Bundle savedInstanceState) {
  // TODO Auto-generated method stub
  View view=inflater.inflate(R.layout.layout3, container, false);
  return view;
 }

}

3、主activity實現
核心代碼：

public class MainActivity extends FragmentActivity {

 @Override
 protected void onCreate(Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  setContentView(R.layout.activity_main);

  //構造適配器
  List<Fragment> fragments=new ArrayList<Fragment>();
  fragments.add(new Fragment1());
  fragments.add(new Fragment2());
  fragments.add(new Fragment3());
  FragAdapter adapter = new FragAdapter(getSupportFragmentManager(), fragments);

  //設定適配器
  ViewPager vp = (ViewPager)findViewById(R.id.viewpager);
  vp.setAdapter(adapter);
 }

}

首先有一個最值得注意的地方：Activity派生自FragmentActivity，其實這是有關Fragment的基礎知識，只有FragmentActivity才能內嵌fragment頁面，普通Activity是不行的。

這段代碼主要分為兩步，第一步：構造適配器；第二步：設定適配器。
先看構造適配器的過程：

//構造適配器
List<Fragment> fragments=new ArrayList<Fragment>();
fragments.add(new Fragment1());
fragments.add(new Fragment2());
fragments.add(new Fragment3());
FragAdapter adapter = new FragAdapter(getSupportFragmentManager(), fragments);

構造一個fragment列表，然後將上面的三個Fragment類對應的實例添加進去，最後生成FragAdapter實例。
至於第二步，設定適配器，沒什麼好講的。
