Android Multimedia框架總結（二十三）MediaCodec補充及MediaMuxer引入（附案例）

編輯：關於Android編程

前言：前面幾章都是分析MediaCodec相關源碼，有收到提問，說MediaCodec到底是硬解碼還是軟解碼？看下今天的Agenda:

MediaCodec到底是硬解碼還是軟解碼 MediaMuxer初識 MediaMuxer與MediaExtractor進行剪輯視頻 效果圖 布局實現 邏輯實現 log輸出過程

MediaCodec到底是硬解碼還是軟解碼？

MediaCodec 調用的是在系統中register的解碼器，硬件廠商會把自己的硬解碼器register進來，就是硬解，如果他register一個軟解碼器，則是軟解。

MediaCodec並不是真正的codec，真正codec是在openMax，要保證是硬解，在MediaCodec裡有接口可以枚舉所有解碼器，每種編碼可能都有多個解碼器，區分哪個是軟解哪個是硬解就行。

MediaCodec mediaCodec = MediaCodec.createDecoderByType("video/avc");

我的應用裡面接收的是H264編碼數據，所以我選取的是video/avc，我們可以看一下MediaCodec.createDecoderByType（）枚舉了哪些解編碼器：



>  /**
>      * Instantiate a decoder supporting input data of the given mime type.
>      *
>      * The following is a partial list of defined mime types and their semantics:
>      *
> *
"video/x-vnd.on2.vp8" - VP8 video (i.e. video in .webm) > *
"video/x-vnd.on2.vp9" - VP9 video (i.e. video in .webm) > *
"video/avc" - H.264/AVC video > *
"video/mp4v-es" - MPEG4 video > *
"video/3gpp" - H.263 video > *
"audio/3gpp" - AMR narrowband audio > *
"audio/amr-wb" - AMR wideband audio > *
"audio/mpeg" - MPEG1/2 audio layer III > *
"audio/mp4a-latm" - AAC audio (note, this is raw AAC packets, not packaged in LATM!) > *
"audio/vorbis" - vorbis audio > *
"audio/g711-alaw" - G.711 alaw audio > *
"audio/g711-mlaw" - G.711 ulaw audio > *
> * > * @param type The mime type of the input data. > */ > public static MediaCodec createDecoderByType(String type) { > return new MediaCodec(type, true /* nameIsType */, false /* encoder */); > }


可以看到我選的”video/avc” - H.264/AVC video是一種H264的解碼方式，但並不能證明我使用的就一定是硬解碼


我們先來看一下Android系統中解碼器的命名，軟解碼器通常是以OMX.google開頭的。硬解碼器通常是以OMX.[hardware_vendor]開頭的，比如TI的解碼器是以OMX.TI開頭的。當然還有一些不遵守這個命名規范的，不以OMX.開頭的，那也會被認為是軟解碼器。


判斷規則見frameworks/av/media/libstagefright/OMXCodec.cpp：


static bool IsSoftwareCodec(const char *componentName) {
    if (!strncmp("OMX.google.", componentName, 11)) {
        return true;
    }
    if (!strncmp("OMX.", componentName, 4)) {
        return false;
    }
    return true;
}


其實MediaCodec調用的是在系統中注冊的解碼器，系統中存在的解碼器可以很多，但能夠被應用使用的解碼器是根據配置來的，即/system/etc/media_codecc.xml。這個文件一般由硬件或者系統的生產廠家在build整個系統的時候提供，一般是保存在代碼的device/[company]/[codename]目錄下的，例如device/samsung/tuna/media_codecs.xml。這個文件配置了系統中有哪些可用的codec以及，這些codec對應的媒體文件類型。在這個文件裡面，系統裡面提供的軟硬codec都需要被列出來。


也就是說，如果系統裡面實際上包含了某個codec，但是並沒有被配置在這個文件裡，那麼應用程序也無法使用到。


在這個配置文件裡面，如果出現多個codec對應同樣類型的媒體格式的時候，這些codec都會被保留起來。當系統使用的時候，將會選擇第一個匹配的codec。除非是指明了要軟解碼還是硬解碼，但是Android的framework層為上層提供服務的AwesomePlayer中在處理音頻和視頻的時候，對到底是選擇軟解還是硬解的參數沒有設置。所以雖然底層是支持選擇的，但是對於上層使用MediaPlayer的Java程序來說，還是只能接受默認的codec選取規則。


但是Android提供的命令行程序/system/bin/stagefright在播放音頻文件的時候，倒是可以根據參數來選擇到底使用軟解碼還是硬解碼，但是該工具只支持播放音頻，不支持播放視頻。


一般來說，如果系統裡面有對應的媒體硬件解碼器的話，系統開發人員應該是會配置在media_codecs.xml中，所以大多數情況下，如果有硬件解碼器，那麼我們總是會使用到硬件解碼器。極少數情況下，硬件解碼器存在，但不配置，我猜只可能是這個硬解碼器還有bug，暫時還不適合發布，所以不用使用。


MediaMuxer初識


今天主要介紹MediaMuxer，在Android的多媒體類中，MediaMuxer用於將音頻和視頻進行混合生成多媒體文件。缺點是目前只能支持一個audio track和一個video track，而且僅支持mp4輸出。

通過一個案列來了解MediaMuxer，以便後續過程分析，這個案例是進行一個音視頻剪輯。就是一段正常的音視頻文件，剪輯其中一個片段。在我的手機上有一段叫《節目.mp4》音視頻文件。想剪輯其中精華部分，從2秒到12秒的視頻。如下為效果圖


效果圖：


輸入剪輯時間點，可以動態設置，並不是寫死，剪輯時長，也是可以動態設置。





	這裡寫圖片描述

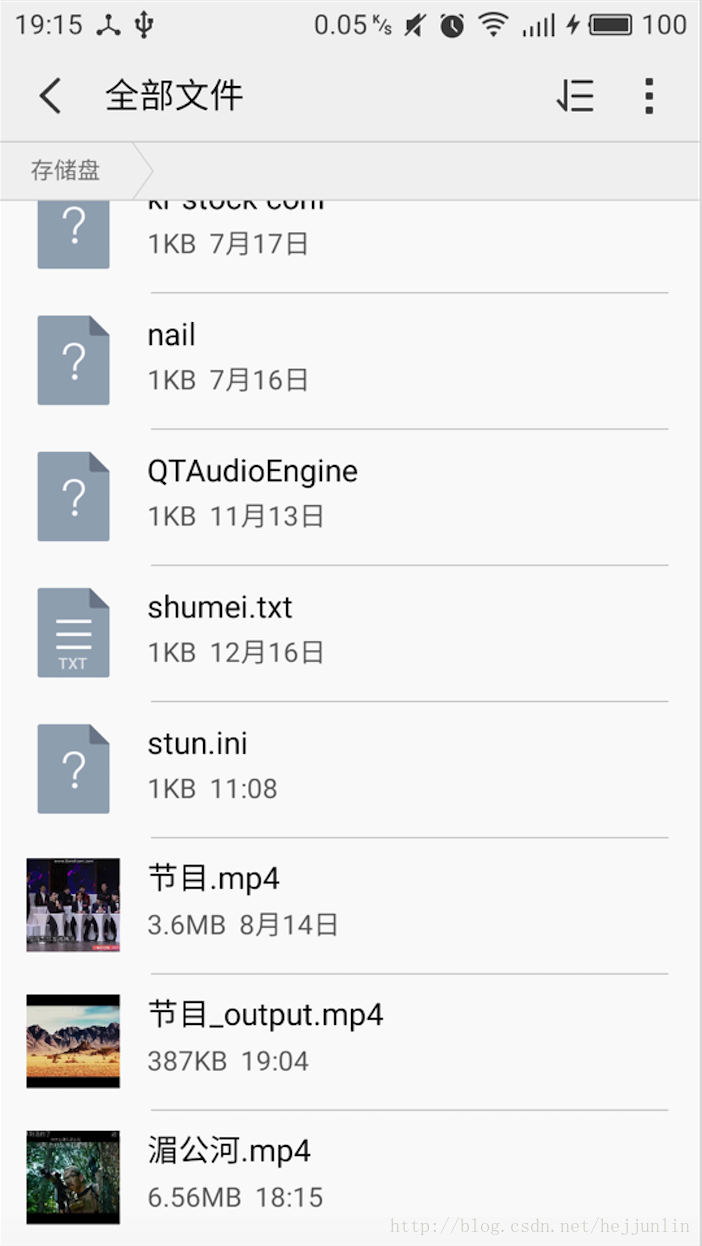

節目_output.mp4就是剪輯後的音視頻文件。





	這裡寫圖片描述





布局實現：
























邏輯實現：


package com.hejunlin.videoclip;

import android.media.MediaCodec;
import android.media.MediaExtractor;
import android.media.MediaFormat;
import android.media.MediaMuxer;
import android.util.Log;

import java.nio.ByteBuffer;

/**
 * Created by 逆流的魚yuiop on 16/12/18.
 * blog : http://blog.csdn.net/hejjunlin
 */

public class VideoClip {
    private final static String TAG = "VideoClip";
    private MediaExtractor mMediaExtractor;
    private MediaFormat mMediaFormat;
    private MediaMuxer mMediaMuxer;
    private String mime = null;

    public boolean clipVideo(String url, long clipPoint, long clipDuration) {
        int videoTrackIndex = -1;
        int audioTrackIndex = -1;
        int videoMaxInputSize = 0;
        int audioMaxInputSize = 0;
        int sourceVTrack = 0;
        int sourceATrack = 0;
        long videoDuration, audioDuration;
        Log.d(TAG, ">>　url : " + url);
        //創建分離器
        mMediaExtractor = new MediaExtractor();
        try {
            //設置文件路徑
            mMediaExtractor.setDataSource(url);
            //創建合成器
            mMediaMuxer = new MediaMuxer(url.substring(0, url.lastIndexOf(".")) + "_output.mp4", MediaMuxer.OutputFormat.MUXER_OUTPUT_MPEG_4);
        } catch (Exception e) {
            Log.e(TAG, "error path" + e.getMessage());
        }
        //獲取每個軌道的信息
        for (int i = 0; i < mMediaExtractor.getTrackCount(); i++) {
            try {
                mMediaFormat = mMediaExtractor.getTrackFormat(i);
                mime = mMediaFormat.getString(MediaFormat.KEY_MIME);
                if (mime.startsWith("video/")) {
                    sourceVTrack = i;
                    int width = mMediaFormat.getInteger(MediaFormat.KEY_WIDTH);
                    int height = mMediaFormat.getInteger(MediaFormat.KEY_HEIGHT);
                    videoMaxInputSize = mMediaFormat.getInteger(MediaFormat.KEY_MAX_INPUT_SIZE);
                    videoDuration = mMediaFormat.getLong(MediaFormat.KEY_DURATION);
                    //檢測剪輯點和剪輯時長是否正確
                    if (clipPoint >= videoDuration) {
                        Log.e(TAG, "clip point is error!");
                        return false;
                    }
                    if ((clipDuration != 0) && ((clipDuration + clipPoint) >= videoDuration)) {
                        Log.e(TAG, "clip duration is error!");
                        return false;
                    }
                    Log.d(TAG, "width and height is " + width + " " + height
                            + ";maxInputSize is " + videoMaxInputSize
                            + ";duration is " + videoDuration
                    );
                    //向合成器添加視頻軌
                    videoTrackIndex = mMediaMuxer.addTrack(mMediaFormat);
                } else if (mime.startsWith("audio/")) {
                    sourceATrack = i;
                    int sampleRate = mMediaFormat.getInteger(MediaFormat.KEY_SAMPLE_RATE);
                    int channelCount = mMediaFormat.getInteger(MediaFormat.KEY_CHANNEL_COUNT);
                    audioMaxInputSize = mMediaFormat.getInteger(MediaFormat.KEY_MAX_INPUT_SIZE);
                    audioDuration = mMediaFormat.getLong(MediaFormat.KEY_DURATION);
                    Log.d(TAG, "sampleRate is " + sampleRate
                            + ";channelCount is " + channelCount
                            + ";audioMaxInputSize is " + audioMaxInputSize
                            + ";audioDuration is " + audioDuration
                    );
                    //添加音軌
                    audioTrackIndex = mMediaMuxer.addTrack(mMediaFormat);
                }
                Log.d(TAG, "file mime is " + mime);
            } catch (Exception e) {
                Log.e(TAG, " read error " + e.getMessage());
            }
        }
        //分配緩沖
        ByteBuffer inputBuffer = ByteBuffer.allocate(videoMaxInputSize);
        //根據官方文檔的解釋MediaMuxer的start一定要在addTrack之後
        mMediaMuxer.start();
        //視頻處理部分
        mMediaExtractor.selectTrack(sourceVTrack);
        MediaCodec.BufferInfo videoInfo = new MediaCodec.BufferInfo();
        videoInfo.presentationTimeUs = 0;
        long videoSampleTime;
        //獲取源視頻相鄰幀之間的時間間隔。(1)
        {
            mMediaExtractor.readSampleData(inputBuffer, 0);
            //skip first I frame
            if (mMediaExtractor.getSampleFlags() == MediaExtractor.SAMPLE_FLAG_SYNC)
                mMediaExtractor.advance();
            mMediaExtractor.readSampleData(inputBuffer, 0);
            long firstVideoPTS = mMediaExtractor.getSampleTime();
            mMediaExtractor.advance();
            mMediaExtractor.readSampleData(inputBuffer, 0);
            long SecondVideoPTS = mMediaExtractor.getSampleTime();
            videoSampleTime = Math.abs(SecondVideoPTS - firstVideoPTS);
            Log.d(TAG, "videoSampleTime is " + videoSampleTime);
        }
        //選擇起點
        mMediaExtractor.seekTo(clipPoint, MediaExtractor.SEEK_TO_PREVIOUS_SYNC);
        while (true) {
            int sampleSize = mMediaExtractor.readSampleData(inputBuffer, 0);
            if (sampleSize < 0) {
                //這裡一定要釋放選擇的軌道，不然另一個軌道就無法選中了
                mMediaExtractor.unselectTrack(sourceVTrack);
                break;
            }
            int trackIndex = mMediaExtractor.getSampleTrackIndex();
            //獲取時間戳
            long presentationTimeUs = mMediaExtractor.getSampleTime();
            //獲取幀類型，只能識別是否為I幀
            int sampleFlag = mMediaExtractor.getSampleFlags();
            Log.d(TAG, "trackIndex is " + trackIndex
                    + ";presentationTimeUs is " + presentationTimeUs
                    + ";sampleFlag is " + sampleFlag
                    + ";sampleSize is " + sampleSize);
            //剪輯時間到了就跳出
            if ((clipDuration != 0) && (presentationTimeUs > (clipPoint + clipDuration))) {
                mMediaExtractor.unselectTrack(sourceVTrack);
                break;
            }
            mMediaExtractor.advance();
            videoInfo.offset = 0;
            videoInfo.size = sampleSize;
            videoInfo.flags = sampleFlag;
            mMediaMuxer.writeSampleData(videoTrackIndex, inputBuffer, videoInfo);
            videoInfo.presentationTimeUs += videoSampleTime;//presentationTimeUs;
        }
        //音頻部分
        mMediaExtractor.selectTrack(sourceATrack);
        MediaCodec.BufferInfo audioInfo = new MediaCodec.BufferInfo();
        audioInfo.presentationTimeUs = 0;
        long audioSampleTime;
        //獲取音頻幀時長
        {
            mMediaExtractor.readSampleData(inputBuffer, 0);
            //skip first sample
            if (mMediaExtractor.getSampleTime() == 0)
                mMediaExtractor.advance();
            mMediaExtractor.readSampleData(inputBuffer, 0);
            long firstAudioPTS = mMediaExtractor.getSampleTime();
            mMediaExtractor.advance();
            mMediaExtractor.readSampleData(inputBuffer, 0);
            long SecondAudioPTS = mMediaExtractor.getSampleTime();
            audioSampleTime = Math.abs(SecondAudioPTS - firstAudioPTS);
            Log.d(TAG, "AudioSampleTime is " + audioSampleTime);
        }
        mMediaExtractor.seekTo(clipPoint, MediaExtractor.SEEK_TO_CLOSEST_SYNC);
        while (true) {
            int sampleSize = mMediaExtractor.readSampleData(inputBuffer, 0);
            if (sampleSize < 0) {
                mMediaExtractor.unselectTrack(sourceATrack);
                break;
            }
            int trackIndex = mMediaExtractor.getSampleTrackIndex();
            long presentationTimeUs = mMediaExtractor.getSampleTime();
            Log.d(TAG, "trackIndex is " + trackIndex
                    + ";presentationTimeUs is " + presentationTimeUs);
            if ((clipDuration != 0) && (presentationTimeUs > (clipPoint + clipDuration))) {
                mMediaExtractor.unselectTrack(sourceATrack);
                break;
            }
            mMediaExtractor.advance();
            audioInfo.offset = 0;
            audioInfo.size = sampleSize;
            mMediaMuxer.writeSampleData(audioTrackIndex, inputBuffer, audioInfo);
            audioInfo.presentationTimeUs += audioSampleTime;//presentationTimeUs;
        }
        //全部寫完後釋放MediaMuxer和MediaExtractor
        mMediaMuxer.stop();
        mMediaMuxer.release();
        mMediaExtractor.release();
        mMediaExtractor = null;
        return true;
    }
}


ClipActivity


package com.hejunlin.videoclip;

import android.annotation.TargetApi;
import android.os.Build;
import android.os.Bundle;
import android.os.Environment;
import android.support.v7.app.AppCompatActivity;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
/**
 * Created by 逆流的魚yuiop on 16/12/18.
 * blog : http://blog.csdn.net/hejjunlin
 */
public class ClipActivity extends AppCompatActivity implements View.OnClickListener {

    private Button mButton;
    private EditText mCutDuration;
    private EditText mCutPoint;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main1);
        mButton = (Button) findViewById(R.id.button);
        mCutDuration = (EditText) findViewById(R.id.et_cutduration);
        mCutPoint = (EditText)findViewById(R.id.et_cutpoint);
        mButton.setOnClickListener(this);
    }


    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    @Override
    public void onClick(View v) {
        new VideoClip().clipVideo(
                Environment.getExternalStorageDirectory() + "/" + "節目.mp4",
                Integer.parseInt(mCutPoint.getText().toString())*1000*1000,
                Integer.parseInt(mCutDuration.getText().toString())*1000*1000);
    }

}


log輸出過程


12-18 19:04:49.212 22409-22409/com.hejunlin.videoclip
D/VideoClip: >>　url : /storage/emulated/0/節目.mp4
12-18 19:04:49.364 22409-22409/com.hejunlin.videoclip
D/VideoClip: width and height is 480 272;maxInputSize is 25326;duration is 125266666
12-18 19:04:49.365 22409-22409/com.hejunlin.videoclip
D/VideoClip: file mime is video/avc
12-18 19:04:49.366 22409-22409/com.hejunlin.videoclip
D/VideoClip: sampleRate is 24000;channelCount is 2;audioMaxInputSize is 348;audioDuration is 125440000
12-18 19:04:49.366 22409-22409/com.hejunlin.videoclip
D/VideoClip: file mime is audio/mp4a-latm
12-18 19:04:49.370 22409-22409/com.hejunlin.videoclip
D/VideoClip: videoSampleTime is 66667
12-18 19:04:49.372 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 0;sampleFlag is 1;sampleSize is 19099
12-18 19:04:49.373 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 66666;sampleFlag is 0;sampleSize is 451
12-18 19:04:49.374 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 133333;sampleFlag is 0;sampleSize is 521
12-18 19:04:49.374 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 200000;sampleFlag is 0;sampleSize is 738
12-18 19:04:49.375 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 266666;sampleFlag is 0;sampleSize is 628
12-18 19:04:49.376 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 333333;sampleFlag is 0;sampleSize is 267
12-18 19:04:49.376 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 400000;sampleFlag is 0;sampleSize is 4003
12-18 19:04:49.377 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 466666;sampleFlag is 0;sampleSize is 2575
12-18 19:04:49.377 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 533333;sampleFlag is 0;sampleSize is 1364
12-18 19:04:49.378 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 600000;sampleFlag is 0;sampleSize is 3019
12-18 19:04:49.379 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 666666;sampleFlag is 0;sampleSize is 4595
12-18 19:04:49.379 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 0;presentationTimeUs is 733333;sampleFlag is 0;sampleSize is 3689
... 省略log
12-18 19:04:49.467 22409-22409/com.hejunlin.videoclip
D/VideoClip: AudioSampleTime is 42667
12-18 19:04:49.468 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 1;presentationTimeUs is 2005333
12-18 19:04:49.469 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 1;presentationTimeUs is 2048000
12-18 19:04:49.469 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 1;presentationTimeUs is 2090666
12-18 19:04:49.470 22409-22409/com.hejunlin.videoclip
D/VideoClip: trackIndex is 1;presentationTimeUs is 2133333
12-18 19:04:49.470 22409-22409/com.hejunlin.videoclip
... 省略log
D/VideoClip: trackIndex is 1;presentationTimeUs is 12032000
















  1. 上一頁:
  2. 下一頁:
    3.






					關於Android編程









					Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例






						相關文章














					熱門文章





					Android編程簡單獲取網絡上的圖片

					Android屏幕截圖詳解

					Android中實現Runnable接口簡單例子

					從源碼一次徹底理解Android的消息機制

					Android設置TextView首行縮進示例代碼

					java面試題 android面試題 ( 一 )







					Android狀態欄微技巧，帶你真正理解沉浸式模式

記得之前有朋友在留言裡讓我寫一篇關於沉浸式狀態欄的文章，正巧我確實有這個







					android 通過代碼改變控件的布局方式

在很多情況下當我們在xml中布局的方式並不能滿足我們的要求，而這時我們就







					Android打包簽名那點事

接觸android開發也有一段時間了，對打包簽名有所了解，但都是皮毛，一







					OpenglES2.0 for Android:紋理映射

OpenglES2.0 for Android:紋理映射前言






					閱讀排行版













		Copyright © Android教程網 All Rights Reserved
