Volley的核心結構如下所示：

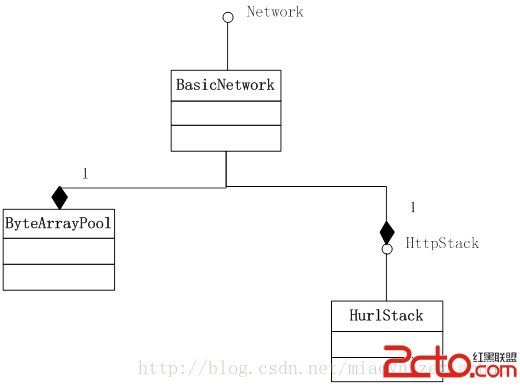

今天主要看Network相關：
Network整體功能介紹：通過實現了Network接口的類(這裡是BasicNetwork)，執行從ReqeuestQueue中取出的請求Request，將執行完的結果以NetworkResponse的類型返回。
測試代碼：
btnTest.setOnClickListener(new OnClickListener() {
@Override
public void onClick(View arg0) {
// TODO Auto-generated method stub
new Thread() {
@Override
public void run() {
StringRequestrequest = newStringRequest(
"http://www.youku.com",null,null);
NetworkResponser = newNetworkResponse(null);
BasicNetworknetwork = newBasicNetwork(newHurlStack());
try {
r= network.performRequest(request);
Stringstr = newString(r.data);
Log.i("msg", str);
}catch(Exception e) {
// TODO Auto-generated catch block
for (int i = 0; i < 100; ++i)
Log.e("ERROR","ERROR");
}
}
}.start();
}
});
1. HurlStack.java&HttpStack.java
主要功能：HurlStack實現了HttpStack接口中的performRequest，主要利用HttpUrlConnection執行傳入的Request，並返回HttpResponse。
類圖：
函數分析：
1.1 構造函數：
public HurlStack() {
this(null);
}
/**
* @param urlRewriter Rewriter to use for request URLs
*/
public HurlStack(UrlRewriter urlRewriter) {
this(urlRewriter, null);
}
/**
* @param urlRewriter Rewriter touse for request URLs
* @param sslSocketFactory SSL factory to use for HTTPS connections
*/
public HurlStack(UrlRewriter urlRewriter, SSLSocketFactorysslSocketFactory) {
mUrlRewriter = urlRewriter;
mSslSocketFactory = sslSocketFactory;
}
用於為成員變量賦值。
1.2 performRequest：
public HttpResponse performRequest(Request request,Map additionalHeaders)
throws IOException,AuthFailureError {…}
函數功能：解析參數Request，返回HttpResponse。
關聯函數：openConnection、setConnectionParametersForRequest，entityFromConnection
執行流程：獲得Request中的url，執行函數openConnection獲得HttpURLConnection，通過setConnectionParametersForRequest解析Request，設置HttpURLConnection的參數。將獲取的內容通過entityFromConnection封裝為HttpEntity，存入要返回的Response(這裡的Response類型為BasicHttpResponse)中，最後返回Response。
1.3 entityFromConnection：
private static HttpEntity entityFromConnection(HttpURLConnectionconnection){…}
函數功能：根據給定的HttpURLConnection返回一個HttpEntity，HttpEntity是一個接口，這裡使用的是BasicHttpEntity，返回的HttpEntity中包含了HttpURLConnection中的信息：內容(Content)、內容長度(ContentLength)、編碼方式(Encoding)、內容類型(ContentType)
關聯函數：無
執行流程：略
1.4 createConnection：
protected HttpURLConnection createConnection(URL url) throwsIOException {
return(HttpURLConnection) url.openConnection();
}
函數功能：根據URL打開HttpURLConnection。
關聯函數：無
執行流程：略
1.5 openConnection：
private HttpURLConnection openConnection(URL url, Requestrequest) throws IOException{…}
函數功能：打開一個帶參數的HttpURLConnection
關聯函數：createConnection
執行流程：調用createConnection打開指定URL的HttpURLConnection，之後根據Request中的參數， 設置connection的連接超時大小，設置不使用用戶緩存(connection.setUseCaches(false);)，設置從connection讀入(connection.setDoInput(true);)。若使用的是https協議，還要設置當此實例連接創建套接字時使用的 SSLSocketFactory。
1.6 setConnectionParametersForRequest：
static void setConnectionParametersForRequest(HttpURLConnectionconnection,
Request request)throws IOException, AuthFailureError {…}
函數功能：為請求Request設置Connection的連接方式，有Get、Post、Delete等
關聯函數：無
執行流程：略
1.7 addBodyIfExists：
private static void addBodyIfExists(HttpURLConnection connection,Request request) throws IOException, AuthFailureError {…}
函數功能：？
關聯函數：？
執行流程：？
2. ByteArrayPool.java
主要功能：ByteArrayPool是byte數組的回收池，用於byte數組的回收再利用，減少了內存的分配和回收。主要通過一個元素長度從小到大排序的ArrayList作為 byte[] 的緩存，另有一個按使用時間先後排序的ArrayList屬性用於緩存滿時清理元素。
類圖：
函數分析：
2.1 構造函數
public ByteArrayPool(int sizeLimit) {
mSizeLimit = sizeLimit;
}
設置Pool中緩存byte大小的最大值
2.2 getBuf：
public synchronized byte[] getBuf(int len) {…}
函數功能：獲取長度不小於 len 的 byte[]，遍歷緩存，找出第一個長度大於傳入參數len的 byte[]，並返回；如果最終沒有合適的byte[]，new 一個返回。
關聯函數：無
執行流程：略
2.3 returnBuf：
函數功能：將用過的 byte[] 回收，根據 byte[] 長度按照從小到大的排序將 byte[] 插入到緩存中合適位置。
關聯函數：trim
執行流程：略
2.4 trim：
函數功能：當緩存的 byte 超過預先設置的大小時，按照先進先出的順序刪除最早的 byte[]。
關聯函數：無
執行流程：略
3. BasicNetwork.java&Network.java
主要功能：調用HttpStack處理Request，將HttpStack返回的HttpResponse轉化為NetworkResponse(在volley中ResponseDelivery傳遞的是NetworkResponse)。

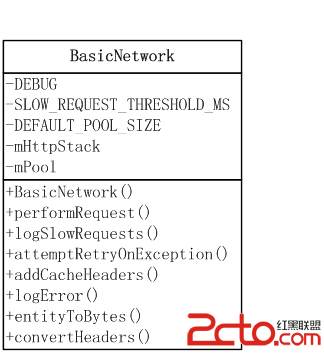

類圖：
函數分析：
3.1 構造函數
public BasicNetwork(HttpStack httpStack) {
// If a pool isn'tpassed in, then build a small default pool that will give us a lot of
// benefit and not usetoo much memory.
this(httpStack, newByteArrayPool(DEFAULT_POOL_SIZE));
}
/**
* @param httpStack HTTPstack to be used
* @param pool a bufferpool that improves GC performance in copy operations
*/
publicBasicNetwork(HttpStack httpStack, ByteArrayPool pool) {
mHttpStack =httpStack;
mPool = pool;
}
3.2 performRequest：
函數功能：利用實現HttpStack接口的類，如HurlStack，先將Request解析為HttpResponse類型，再將其封裝成NetworkResponse類型返回。
關聯函數：addCacheHeaders、entityToBytes
執行流程：略
3.3 logSlowRequests：
函數功能：若網絡請求時間過長或DEBUG開關打開，則打印log消息
關聯函數：無
執行流程：略
3.4 attemptRetryOnException：
函數功能：嘗試重新連接，在連接超時、認證失敗等情況下會調用本函數。裡面有個retryPolicy參數，用於設置重試策略
關聯函數：Request中的一些函數
執行流程：獲取重試策並重試request.getRetryPolicy().retry(exception)，在request中addMarker
3.5 addCacheHead：
函數功能：獲取緩存數據
關聯函數：無
執行流程：無緩存數據則直接返回，有則將其加入Map headers中，這裡的header用於存放緩存數據
3.6 logError：
函數功能：打印錯誤信息
關聯函數：無
執行流程：略
3.7 entityToBytes：
函數功能：解析HttpEntity，將其數據轉為byte[]類型
關聯函數：ByteArrayPool中的一些函數
執行流程：無
3.8 convertHeaders：
函數功能：將Header[]類型轉換為Map
關聯函數：無
執行流程：略
