Android blueZ HCI（一）：hciconfig實現及常用方法

編輯：關於Android編程

關鍵詞：hciconfighcitool hcidump
作者：xubin341719(歡迎轉載，請注明作者，請尊重版權，謝謝！)
歡迎指正錯誤，共同學習、共同進步！！

Android blueZ HCI（一）：hciconfig實現及常用方法
Android blueZ hci（二）：hcitool hcidump常用方法

一、Hciconfig
1、adb shell 下，hciconfig 執行文件的位
/system/xbin/hciconfig

相應目錄下Android.mk文件，生成hciconfig

#
# hciconfig
#
include $(CLEAR_VARS)
LOCAL_SRC_FILES:= \
	csr.c \
	csr_h4.c \
	hciconfig.c
………………
LOCAL_MODULE_PATH := $(TARGET_OUT_OPTIONAL_EXECUTABLES)
LOCAL_MODULE_TAGS := optional
LOCAL_MODULE:=hciconfig
include $(BUILD_EXECUTABLE)

2、hciconfig代碼實現
idh.code\external\bluetooth\bluez\tools\hciconfig.c
main函數主要有兩部分功能：main_options操作，命令的執行；
下面我們分兩部分分析

int main(int argc, char *argv[])
{
	int opt, ctl, i, cmd=0;
//（1）、hciconfig兩個命main_options，help和all兩個命令；
	while ((opt=getopt_long(argc, argv, "ah", main_options, NULL)) != -1) {
		switch(opt) {
		case 'a':
			all = 1;
			break;
		case 'h':
		default:
			usage();
			exit(0);
		}
	}
//（2）、命令執行部分
	argc -= optind;
	argv += optind;
	optind = 0;

	/* Open HCI socket  */
	if ((ctl = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI)) < 0) {
		perror("Can't open HCI socket.");
		exit(1);
	}

	if (argc < 1) {
		print_dev_list(ctl, 0);
		exit(0);
	}

	di.dev_id = atoi(argv[0] + 3);
	argc--; argv++;

	if (ioctl(ctl, HCIGETDEVINFO, (void *) &di)) {
		perror("Can't get device info");
		exit(1);
	}

	if (hci_test_bit(HCI_RAW, &di.flags) &&
			!bacmp(&di.bdaddr, BDADDR_ANY)) {
		int dd = hci_open_dev(di.dev_id);
		hci_read_bd_addr(dd, &di.bdaddr, 1000);
		hci_close_dev(dd);
	}

	while (argc > 0) {
		for (i = 0; command[i].cmd; i++) {
			if (strncmp(command[i].cmd, *argv, 5))
				continue;

			if (command[i].opt) {
				argc--; argv++;
			}

			command[i].func(ctl, di.dev_id, *argv);
			cmd = 1;
			break;
		}
		argc--; argv++;
	}

	if (!cmd)
		print_dev_info(ctl, &di);

	close(ctl);
	return 0;
}

（1）、hciconfig兩個命main_options，help和all兩個命令

int main(int argc, char *argv[])
{
	int opt, ctl, i, cmd=0;
//1）、hciconfig兩個命main_options，help和all兩個命令；
	while ((opt=getopt_long(argc, argv, "ah", main_options, NULL)) != -1) {//1)、main_options；
		switch(opt) {
		case 'a':
			all = 1;
			break;//2)、如果是all命令執行下去；
		case 'h':
		default:
			usage();//3)、如果是help命令打印出命令使用方法；
			exit(0);
		}
	}
………………
}

1)、main_options；
while((opt=getopt_long(argc, argv, "ah", main_options, NULL)) != -1) {
getopt被用來解析命令行選項參數，getopt_long，解析命令參數支持長選項。即一對短橫線、一個描述性選項名稱，還可以包含一個使用等號連接到選項的參數。

http://blog.csdn.net/slmmlk2011_2/article/details/7964218中有詳細介紹。

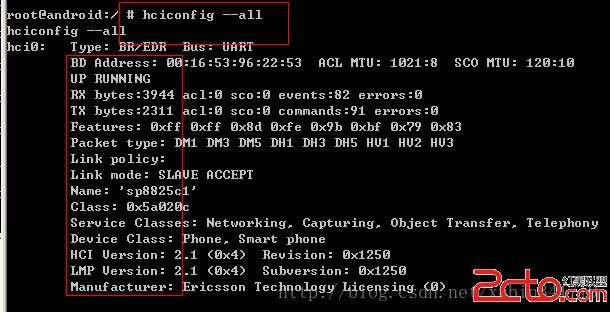

即：hciconfig–all

main_options
static struct option main_options[] = {
	{ "help",	0, 0, 'h' },
	{ "all",	0, 0, 'a' },
	{ 0, 0, 0, 0 }
};

2)、ops 解析出來數據，如果是a，打印出藍牙相關信息

	case 'a':
			all = 1;
			break;

後面這部分和命令解析一起分析。

3)、如果是help命令，打印出命令使用方法；

		case 'h':
		default:
			usage();
		exit(0);

如果是help 執行usage這個函數。下面分析這個函數
idh.code\external\bluetooth\bluez\tools\hciconfig.c

static void usage(void)
{
	int i;
	printf("hciconfig - HCI device configuration utility\n");
	printf("Usage:\n"
		"\thciconfig\n"
		"\thciconfig [-a] hciX [command]\n");
	printf("Commands:\n");
	for (i=0; command[i].cmd; i++)
		printf("\t%-10s %-8s\t%s\n", command[i].cmd,
		command[i].opt ? command[i].opt : " ",
		command[i].doc);
}

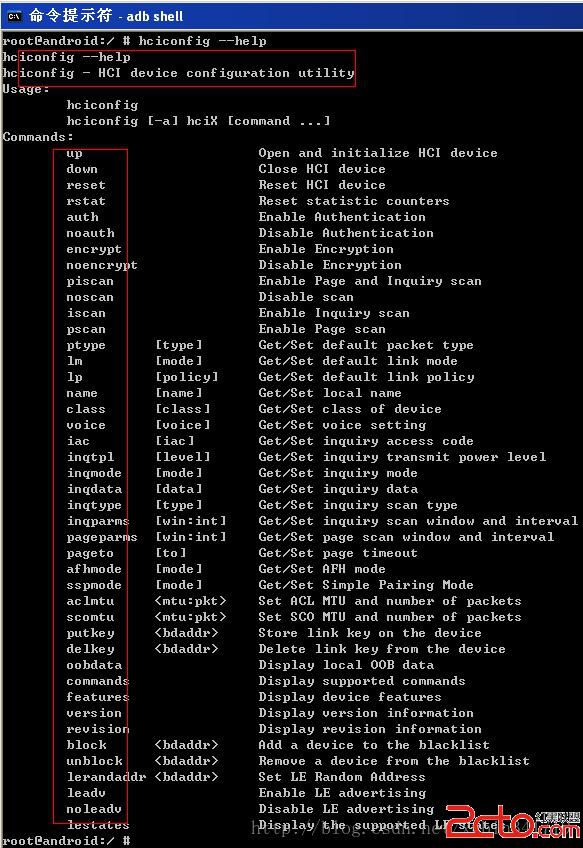

這個函數比較簡單，就是不command[]結構體中的命令字符串打印出來：下面兩個截圖就一目了然了：

命令執行結果如下：

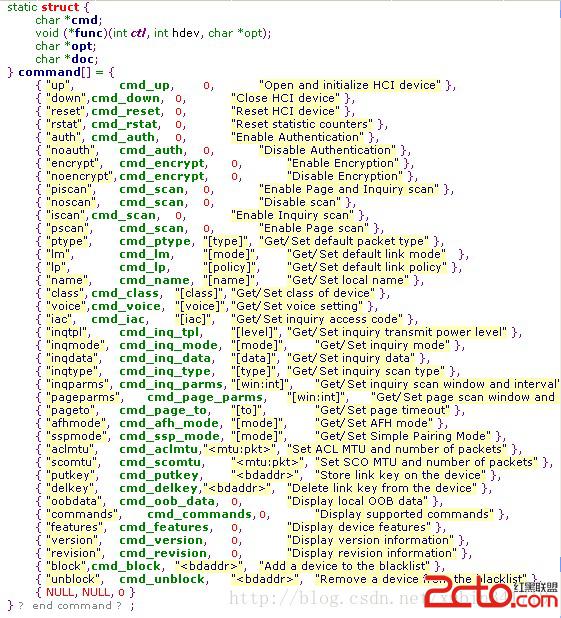

static struct {
	char *cmd;//命令，比如hciconfig up；
	void (*func)(int ctl, int hdev, char *opt);//命令執行函數；
	char *opt;//
	char *doc;//命令描述
} command[] = {
	{ "up",		cmd_up,		0,		"Open and initialize HCI device" },
	{ "down",	cmd_down,	0,		"Close HCI device" },
	{ "reset",	cmd_reset,	0,		"Reset HCI device" },
………………
}

這部分以：{ "up", cmd_up, 0, "Open and initialize HCIdevice" },為例說明

使用up命令時，會調用到，cmd_up這個函數：
idh.code\external\bluetooth\bluez\tools\hciconfig.c

static void cmd_up(int ctl, int hdev, char *opt)
{
	/* Start HCI device */
	if (ioctl(ctl, HCIDEVUP, hdev) < 0) {
		if (errno == EALREADY)
			return;
		fprintf(stderr, "Can't init device hci%d: %s (%d)\n",
						hdev, strerror(errno), errno);
		exit(1);
	}
}

（2）、命令執行部分

Main()
{
………………
	argc -= optind;
	argv += optind;
	optind = 0;

	/* Open HCI socket  *///1）、打開HCI socket通信
	if ((ctl = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI)) < 0) {/
		perror("Can't open HCI socket.");
		exit(1);
	}

	if (argc < 1) {
		print_dev_list(ctl, 0);
		exit(0);
	}

	di.dev_id = atoi(argv[0] + 3);
	argc--; argv++;
//2)、通過ioctl獲取HCI驅動信息
	if (ioctl(ctl, HCIGETDEVINFO, (void *) &di)) {
		perror("Can't get device info");
		exit(1);
	}
//3）、hci_test_bit  bacmp
	if (hci_test_bit(HCI_RAW, &di.flags) &&
			!bacmp(&di.bdaddr, BDADDR_ANY)) {
		int dd = hci_open_dev(di.dev_id);
		hci_read_bd_addr(dd, &di.bdaddr, 1000);
		hci_close_dev(dd);
	}
//4）命令執行
	while (argc > 0) {
		for (i = 0; command[i].cmd; i++) {
			if (strncmp(command[i].cmd, *argv, 5))
				continue;

			if (command[i].opt) {
				argc--; argv++;
			}

			command[i].func(ctl, di.dev_id, *argv);
			cmd = 1;
			break;
		}
		argc--; argv++;
	}

	if (!cmd)//沒有相應的命令打印出
		print_dev_info(ctl, &di);
//5）、關閉ctl,完成操作
	close(ctl);
	return 0;
}

1）、打開HCI socket通信

/* Open HCI socket  */
	if ((ctl = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI)) < 0) {
int socket(int domain, int type, int protocol);

參數說明：
　　domain：指明所使用的協議族，通常為PF_INET，表示TCP/IP協議；
　　type：參數指定socket的類型，基本上有三種：數據流套接字、數據報套接字、原始套接字
　　protocol：通常賦值"0"。

程序中藍牙建立：

damain:使用AF_BLUETOOTH;
idh.code\3rdparty\bluetooth\Trout_BT\special\android\kernel\include\net\bluetooth\bluetooth.h
#define AF_BLUETOOTH	31
type： SOC_SEQPACKET,以Packet為單位讀取，SOC_RAW:原始socket
enum sock_type {
	SOCK_STREAM	= 1,
	SOCK_DGRAM	= 2,
	SOCK_RAW	= 3,
	SOCK_RDM	= 4,
	SOCK_SEQPACKET	= 5,
	SOCK_DCCP	= 6,
	SOCK_PACKET	= 10,
};
protocol：使用相應建立的Socket的protocol，不同類型的入L2CAP、HCI、SCO……
#define BTPROTO_L2CAP	0
#define BTPROTO_HCI	1
#define BTPROTO_SCO	2
#define BTPROTO_RFCOMM	3
#define BTPROTO_BNEP	4
#define BTPROTO_CMTP	5
#define BTPROTO_HIDP	6
#define BTPROTO_AVDTP	7

2)、通過ioctl獲取HCI驅動信息，寫入struct hci_dev_info di結構體

if(ioctl(ctl, HCIGETDEVINFO, (void *) &di))
idh.code\3rdparty\bluetooth\Trout_BT\special\android\kernel\include\net\bluetooth\hci.h相關命令的定義

#define HCIGETDEVLIST	_IOR('H', 210, int)
#define HCIGETDEVINFO	_IOR('H', 211, int)
#define HCIGETCONNLIST	_IOR('H', 212, int)
#define HCIGETCONNINFO	_IOR('H', 213, int)
#define HCIGETAUTHINFO	_IOR('H', 215, int)
	di對應的數據結構
static struct hci_dev_info di;
struct hci_dev_info {
	__u16 dev_id;
	char  name[8];
	bdaddr_t bdaddr;
	__u32 flags;
	__u8  type;
	__u8  features[8];
	__u32 pkt_type;
	__u32 link_policy;
	__u32 link_mode;
	__u16 acl_mtu;
	__u16 acl_pkts;
	__u16 sco_mtu;
	__u16 sco_pkts;
	struct hci_dev_stats stat;
};

3）、hci_test_bit bacmp

	if (hci_test_bit(HCI_RAW, &di.flags) &&
			!bacmp(&di.bdaddr, BDADDR_ANY)) {
		int dd = hci_open_dev(di.dev_id);
		hci_read_bd_addr(dd, &di.bdaddr, 1000);
		hci_close_dev(dd);
	}

判斷di中相關參數。
hci_test_bit檢測*addr的第nr位是否為1(*addr右起最低位為第0位)

static inline int hci_test_bit(int nr, void *addr)
{
	return *((__u32 *) addr + (nr >> 5)) & ((__u32) 1 << (nr & 31));
}

4）、命令執行，這部分是命令實現的部分

	while (argc > 0) {
		for (i = 0; command[i].cmd; i++) {
			if (strncmp(command[i].cmd, *argv, 5))//通過for循環比較第二個參數
				continue;

			if (command[i].opt) {
				argc--; argv++;
			}

			command[i].func(ctl, di.dev_id, *argv);//如果參數對應，就執行相應的命令函數
			cmd = 1;
			break;
		}
		argc--; argv++;
	}
	if (!cmd)//沒有相應的命令打印出
		print_dev_info(ctl, &di);

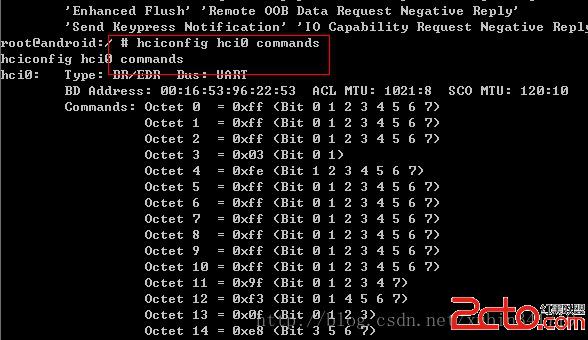

a、如：if (strncmp(command[i].cmd, *argv, 5))// 通過for循環比較第二個參數
| 如命令：hciconfighci0 commands
argv 的值就為：commands字符串，如果5個字符相等。

b、如果對應<喎?/kf/ware/vc/" target="_blank" class="keylink">vc3Ryb25nPqOsvs3WtNDQz+DTprXEw/zB7rqvyv08YnIgLz48cHJlIGNsYXNzPQ=="brush:java;">command[i].func(ctl, di.dev_id, *argv);c、如果是commands命令：對應command[]結構體中的數組

	{ "commands",	cmd_commands,	0,		"Display supported commands" },

command[i].func = cmd_commands
對應commands 的實現函數cmd_commands函數的實現:

static void cmd_commands(int ctl, int hdev, char *opt)
{
	uint8_t cmds[64];
	char *str;
	int i, n, dd;

	dd = hci_open_dev(hdev);
	if (dd < 0) {
		fprintf(stderr, "Can't open device hci%d: %s (%d)\n",
						hdev, strerror(errno), errno);
		exit(1);
	}

	if (hci_read_local_commands(dd, cmds, 1000) < 0) {
		fprintf(stderr, "Can't read support commands on hci%d: %s (%d)\n",
						hdev, strerror(errno), errno);
		exit(1);
	}

	print_dev_hdr(&di);
	for (i = 0; i < 64; i++) {
		if (!cmds[i])
			continue;

		printf("%s Octet %-2d = 0x%02x (Bit",
			i ? "\t\t ": "\tCommands:", i, cmds[i]);
		for (n = 0; n < 8; n++)
			if (cmds[i] & (1 << n))
				printf(" %d", n);
		printf(")\n");
	}

	str = hci_commandstostr(cmds, "\t", 71);
	printf("%s\n", str);
	bt_free(str);

	hci_close_dev(dd);
}
這個是針對每個命令實現的具體函數。
//5）、關閉ctl,完成操作
	close(ctl);
	return 0;

3、hciconfig命令常用方法：
（1）、幫助命令：查看hciconfig支持的命令和用法
hciconfig –h或者hciconfig --hlep

（2）、查看藍牙相關信息

hciconfig –a

root@android:/ # hciconfig -a
hciconfig -a
hci0:   Type: BR/EDR  Bus: UART//藍牙的接口類型，這個是UART的，還有USB、PCI…………
        BD Address: 00:16:53:96:22:53  ACL MTU: 1021:8  SCO MTU: 120:10//藍牙地址
        UP RUNNING PSCAN//命令狀態
        RX bytes:2846 acl:0 sco:0 events:67 errors:0
        TX bytes:2034 acl:0 sco:0 commands:80 errors:0
        Features: 0xff 0xff 0x8d 0xfe 0x9b 0xbf 0x79 0x83
        Packet type: DM1 DM3 DM5 DH1 DH3 DH5 HV1 HV2 HV3//支持數據包
        Link policy: RSWITCH HOLD SNIFF PARK
        Link mode: SLAVE ACCEPT//連接的類型，是主設備、從設備
        Name: 'sp8825c1'//藍牙名稱
        Class: 0x5a020c//藍牙的類型
        Service Classes: Networking, Capturing, Object Transfer, Telephony//支持的類型
        Device Class: Phone, Smart phone
        HCI Version: 2.1 (0x4)  Revision: 0x1250//HCI版本
        LMP Version: 2.1 (0x4)  Subversion: 0x1250//LMP版本
        Manufacturer: Ericsson Technology Licensing (0)//作者

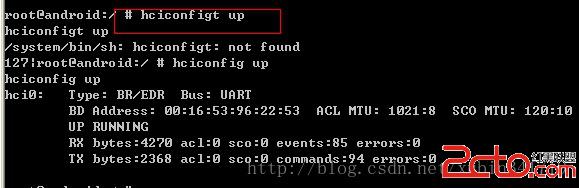

（3）、啟動藍牙
hciconfig hci0 up
（4）、關閉藍牙
hciconfig hci0 down

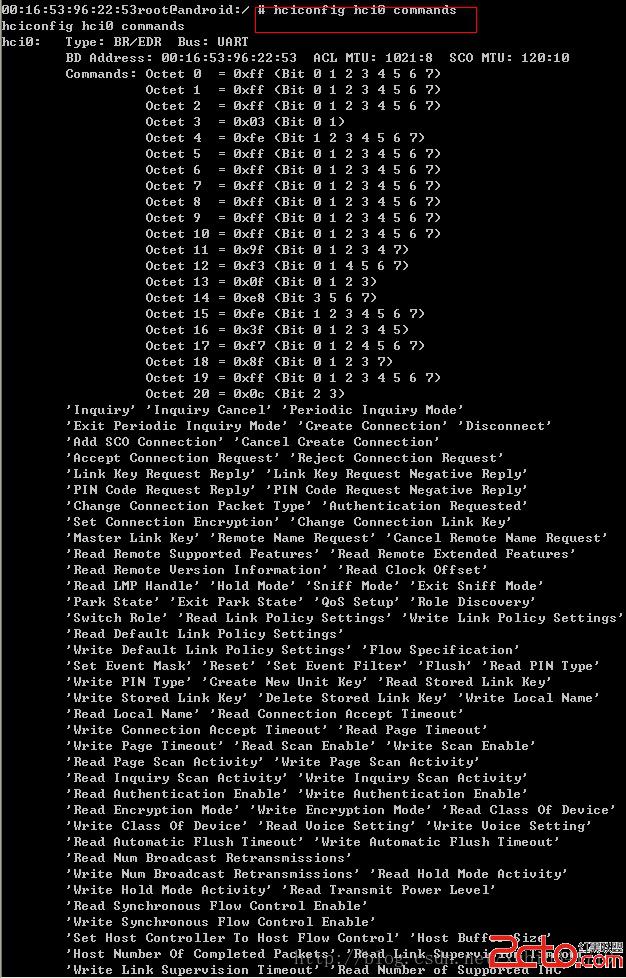

（5）、查看hci命令
hciconfighci0 commands

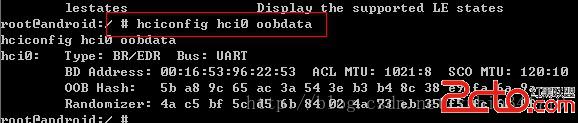

（6）、顯示OOB數據
Hciconfig hci0 oobdata
