Android ViewDragHelper完全解析 自定義ViewGroup神器

一、概述

在自定義ViewGroup中，很多效果都包含用戶手指去拖動其內部的某個View(eg:側滑菜單等)，針對具體的需要去寫好onInterceptTouchEvent和onTouchEvent這兩個方法是一件很不容易的事，需要自己去處理：多手指的處理、加速度檢測等等。
好在官方在v4的支持包中提供了ViewDragHelper這樣一個類來幫助我們方便的編寫自定義ViewGroup。簡單看一下它的注釋：

ViewDragHelper is a utility class for writing custom ViewGroups. It offers a number
of useful operations and state tracking for allowing a user to drag and reposition
views within their parent ViewGroup.

本篇博客將重點介紹ViewDragHelper的使用，並且最終去實現一個類似DrawerLayout的一個自定義的ViewGroup。（ps:官方的DrawerLayout就是用此類實現）

二、入門小示例

首先我們通過一個簡單的例子來看看其快捷的用法，分為以下幾個步驟：

1. 創建實例
2. 觸摸相關的方法的調用
3. ViewDragHelper.Callback實例的編寫

(一) 自定義ViewGroup

package com.zhy.learn.view;

import android.content.Context;
import android.support.v4.widget.ViewDragHelper;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.widget.LinearLayout;

/**
 * Created by zhy on 15/6/3.
 */
public class VDHLayout extends LinearLayout
{
    private ViewDragHelper mDragger;

    public VDHLayout(Context context, AttributeSet attrs)
    {
        super(context, attrs);
        mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback()
        {
            @Override
            public boolean tryCaptureView(View child, int pointerId)
            {
                return true;
            }

            @Override
            public int clampViewPositionHorizontal(View child, int left, int dx)
            {
                return left;
            }

            @Override
            public int clampViewPositionVertical(View child, int top, int dy)
            {
                return top;
            }
        });
    }

   @Override
    public boolean onInterceptTouchEvent(MotionEvent event)
    {
        return mDragger.shouldInterceptTouchEvent(event);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event)
    {
        mDragger.processTouchEvent(event);
        return true;
    }
}

可以看到，上面整個自定義ViewGroup的代碼非常簡潔，遵循上述3個步驟：

1、創建實例

mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback()
        {
        });

創建實例需要3個參數，第一個就是當前的ViewGroup，第二個sensitivity，主要用於設置touchSlop:

helper.mTouchSlop = (int) (helper.mTouchSlop * (1 / sensitivity));

可見傳入越大，mTouchSlop的值就會越小。第三個參數就是Callback，在用戶的觸摸過程中會回調相關方法，後面會細說。

2、觸摸相關方法

 @Override
    public boolean onInterceptTouchEvent(MotionEvent event)
    {
        return mDragger.shouldInterceptTouchEvent(event);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event)
    {
        mDragger.processTouchEvent(event);
        return true;
    }

onInterceptTouchEvent中通過使用mDragger.shouldInterceptTouchEvent(event)來決定我們是否應該攔截當前的事件。onTouchEvent中通過mDragger.processTouchEvent(event)處理事件。

3、實現ViewDragHelper.CallCack相關方法

new ViewDragHelper.Callback()
        {
            @Override
            public boolean tryCaptureView(View child, int pointerId)
            {
                return true;
            }

            @Override
            public int clampViewPositionHorizontal(View child, int left, int dx)
            {
                return left;
            }

            @Override
            public int clampViewPositionVertical(View child, int top, int dy)
            {
                return top;
            }
        }

ViewDragHelper中攔截和處理事件時，需要會回調CallBack中的很多方法來決定一些事，比如：哪些子View可以移動、對個移動的View的邊界的控制等等。

上面復寫的3個方法：

• tryCaptureView如何返回ture則表示可以捕獲該view，你可以根據傳入的第一個view參數決定哪些可以捕獲
• clampViewPositionHorizontal,clampViewPositionVertical可以在該方法中對child移動的邊界進行控制，left , top 分別為即將移動到的位置，比如橫向的情況下，我希望只在ViewGroup的內部移動，即：最小>=paddingleft，最大<=ViewGroup.getWidth()-paddingright-child.getWidth。就可以按照如下代碼編寫：

 @Override
            public int clampViewPositionHorizontal(View child, int left, int dx)
            {
                final int leftBound = getPaddingLeft();
                final int rightBound = getWidth() - mDragView.getWidth() - leftBound;

                final int newLeft = Math.min(Math.max(left, leftBound), rightBound);

                return newLeft;
            }

經過上述3個步驟，我們就完成了一個簡單的自定義ViewGroup，可以自由的拖動子View。

簡單看一下布局文件

(二) 布局文件

我們的自定義ViewGroup中有三個TextView。

當前效果：

可以看到短短數行代碼就可以玩起來了~~~

有了直觀的認識以後，我們還需要對ViewDragHelper.CallBack裡面的方法做下深入的理解。首先我們需要考慮的是：我們的ViewDragHelper不僅僅說只能夠去讓子View去跟隨我們手指移動，我們繼續往下學習其他的功能。

三、功能展示

ViewDragHelper還能做以下的一些操作：

• 邊界檢測、加速度檢測(eg：DrawerLayout邊界觸發拉出)
• 回調Drag Release（eg：DrawerLayout部分，手指抬起，自動展開/收縮）
• 移動到某個指定的位置(eg:點擊Button，展開/關閉Drawerlayout)

那麼我們接下來對我們最基本的例子進行改造，包含上述的幾個操作。

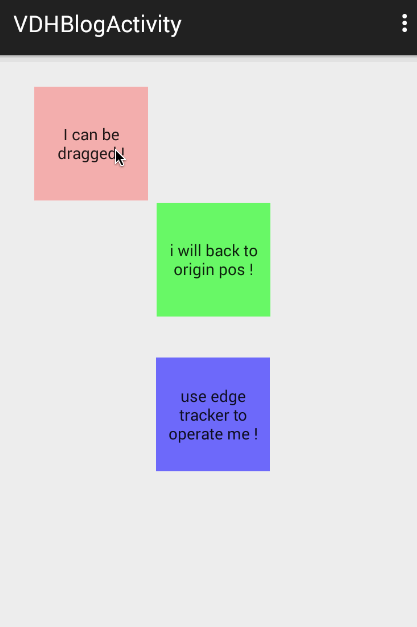

首先看一下我們修改後的效果：

簡單的為每個子View添加了不同的操作：

第一個View，就是演示簡單的移動
第二個View，演示除了移動後，松手自動返回到原本的位置。（注意你拖動的越快，返回的越快）
第三個View，邊界移動時對View進行捕獲。

好了，看完效果圖，來看下代碼的修改：

修改後的代碼

package com.zhy.learn.view;

import android.content.Context;
import android.graphics.Point;
import android.support.v4.widget.ViewDragHelper;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.widget.LinearLayout;

/**
 * Created by zhy on 15/6/3.
 */
public class VDHLayout extends LinearLayout
{
    private ViewDragHelper mDragger;

    private View mDragView;
    private View mAutoBackView;
    private View mEdgeTrackerView;

    private Point mAutoBackOriginPos = new Point();

    public VDHLayout(Context context, AttributeSet attrs)
    {
        super(context, attrs);
        mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback()
        {
            @Override
            public boolean tryCaptureView(View child, int pointerId)
            {
                //mEdgeTrackerView禁止直接移動
                return child == mDragView || child == mAutoBackView;
            }

            @Override
            public int clampViewPositionHorizontal(View child, int left, int dx)
            {
                return left;
            }

            @Override
            public int clampViewPositionVertical(View child, int top, int dy)
            {
                return top;
            }


            //手指釋放的時候回調
            @Override
            public void onViewReleased(View releasedChild, float xvel, float yvel)
            {
                //mAutoBackView手指釋放時可以自動回去
                if (releasedChild == mAutoBackView)
                {
                    mDragger.settleCapturedViewAt(mAutoBackOriginPos.x, mAutoBackOriginPos.y);
                    invalidate();
                }
            }

            //在邊界拖動時回調
            @Override
            public void onEdgeDragStarted(int edgeFlags, int pointerId)
            {
                mDragger.captureChildView(mEdgeTrackerView, pointerId);
            }
        });
        mDragger.setEdgeTrackingEnabled(ViewDragHelper.EDGE_LEFT);
    }


    @Override
    public boolean onInterceptTouchEvent(MotionEvent event)
    {
        return mDragger.shouldInterceptTouchEvent(event);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event)
    {
        mDragger.processTouchEvent(event);
        return true;
    }

    @Override
    public void computeScroll()
    {
        if(mDragger.continueSettling(true))
        {
            invalidate();
        }
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b)
    {
        super.onLayout(changed, l, t, r, b);

        mAutoBackOriginPos.x = mAutoBackView.getLeft();
        mAutoBackOriginPos.y = mAutoBackView.getTop();
    }

    @Override
    protected void onFinishInflate()
    {
        super.onFinishInflate();

        mDragView = getChildAt(0);
        mAutoBackView = getChildAt(1);
        mEdgeTrackerView = getChildAt(2);
    }
}

布局文件我們僅僅是換了下文本和背景色就不重復貼了。

第一個View基本沒做任何修改。

第二個View，我們在onLayout之後保存了最開啟的位置信息，最主要還是重寫了Callback中的onViewReleased，我們在onViewReleased中判斷如果是mAutoBackView則調用settleCapturedViewAt回到初始的位置。大家可以看到緊隨其後的代碼是invalidate();因為其內部使用的是mScroller.startScroll，所以別忘了需要invalidate()以及結合computeScroll方法一起。

第三個View，我們在onEdgeDragStarted回調方法中，主動通過captureChildView對其進行捕獲，該方法可以繞過tryCaptureView，所以我們的tryCaptureView雖然並為返回true，但卻不影響。注意如果需要使用邊界檢測需要添加上mDragger.setEdgeTrackingEnabled(ViewDragHelper.EDGE_LEFT);。

---

到此，我們已經介紹了Callback中常用的回調方法了，當然還有一些方法沒有介紹，接下來我們修改下我們的布局文件，我們把我們的TextView全部加上clickable=true，意思就是子View可以消耗事件。再次運行，你會發現本來可以拖動的View不動了，（如果有拿Button測試的兄弟應該已經發現這個問題了，我希望你看到這了，而不是已經提問了,哈~）。

原因是什麼呢？主要是因為，如果子View不消耗事件，那麼整個手勢（DOWN-MOVE*-UP）都是直接進入onTouchEvent，在onTouchEvent的DOWN的時候就確定了captureView。如果消耗事件，那麼就會先走onInterceptTouchEvent方法，判斷是否可以捕獲，而在判斷的過程中會去判斷另外兩個回調的方法：getViewHorizontalDragRange和getViewVerticalDragRange，只有這兩個方法返回大於0的值才能正常的捕獲。

所以，如果你用Button測試，或者給TextView添加了clickable = true ，都記得重寫下面這兩個方法：

@Override
public int getViewHorizontalDragRange(View child)
{
     return getMeasuredWidth()-child.getMeasuredWidth();
}

@Override
public int getViewVerticalDragRange(View child)
{
     return getMeasuredHeight()-child.getMeasuredHeight();
}

方法的返回值應當是該childView橫向或者縱向的移動的范圍，當前如果只需要一個方向移動，可以只復寫一個。

到此，我們列一下所有的Callback方法，看看還有哪些沒用過的：

• onViewDragStateChanged

  當ViewDragHelper狀態發生變化時回調（IDLE,DRAGGING,SETTING[自動滾動時]）

• onViewPositionChanged

  當captureview的位置發生改變時回調

• onViewCaptured

  當captureview被捕獲時回調

• onViewReleased 已用

• onEdgeTouched

  當觸摸到邊界時回調。

• onEdgeLock

  true的時候會鎖住當前的邊界，false則unLock。

• onEdgeDragStarted 已用

• getOrderedChildIndex

  改變同一個坐標（x,y）去尋找captureView位置的方法。（具體在：findTopChildUnder方法中）

• getViewHorizontalDragRange 已用

• getViewVerticalDragRange 已用
• tryCaptureView 已用
• clampViewPositionHorizontal 已用
• clampViewPositionVertical 已用

ok，至此所有的回調方法都有了一定的認識。

總結下，方法的大致的回調順序：

shouldInterceptTouchEvent：

DOWN:
    getOrderedChildIndex(findTopChildUnder)
    ->onEdgeTouched

MOVE:
    getOrderedChildIndex(findTopChildUnder)
    ->getViewHorizontalDragRange &
      getViewVerticalDragRange(checkTouchSlop)(MOVE中可能不止一次)
    ->clampViewPositionHorizontal&
      clampViewPositionVertical
    ->onEdgeDragStarted
    ->tryCaptureView
    ->onViewCaptured
    ->onViewDragStateChanged

processTouchEvent:

DOWN:
    getOrderedChildIndex(findTopChildUnder)
    ->tryCaptureView
    ->onViewCaptured
    ->onViewDragStateChanged
    ->onEdgeTouched
MOVE:
    ->STATE==DRAGGING:dragTo
    ->STATE!=DRAGGING:
        onEdgeDragStarted
        ->getOrderedChildIndex(findTopChildUnder)
        ->getViewHorizontalDragRange&
          getViewVerticalDragRange(checkTouchSlop)
        ->tryCaptureView
        ->onViewCaptured
        ->onViewDragStateChanged

ok，上述是正常情況下大致的流程，當然整個過程可能會存在很多判斷不成立的情況。

從上面也可以解釋，我們在之前TextView(clickable=false)的情況下，沒有編寫getViewHorizontalDragRange方法時，是可以移動的。因為直接進入processTouchEvent的DOWN，然後就onViewCaptured、onViewDragStateChanged（進入DRAGGING狀態），接下來MOVE就直接dragTo了。

而當子View消耗事件的時候，就需要走shouldInterceptTouchEvent，MOVE的時候經過一系列的判斷（getViewHorizontalDragRange，clampViewPositionVertical等），才能夠去tryCaptureView。

ok，到此ViewDragHelper的入門用法我們就介紹結束了，下一篇，我們將使用ViewDragHelper去自己實現一個DrawerLayout。
有興趣的也可以根據本文，以及DrawerLayout的源碼去實現了~
