Android LayoutInflater 源碼解析

編輯：Android資訊

大家對LayoutInflater一定不陌生，它主要用於加載布局，在Fragment的onCreateView方法、ListView Adapter的getView方法等許多地方都可以見到它的身影。今天主要聊聊LayoutInflater的用法以及加載布局的工作原理。

什麼是LayoutInflater

LayoutInflater是一個用於將xml布局文件加載為View或者ViewGroup對象的工具，我們可以稱之為布局加載器。

用法

獲取LayoutInflater

首先要注意LayoutInflater本身是一個抽象類，我們不可以直接通過new的方式去獲得它的實例，通常有下面三種方式：

第一種：

LayoutInflater inflater = (LayoutInflater) context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);

第二種：

LayoutInflater inflater = LayoutInflater.from(context);

第三種：

在Activity內部調用getLayoutInflater()方法

看看後面兩種方法的實現：

public static LayoutInflater from(Context context) {
    LayoutInflater LayoutInflater =
            (LayoutInflater) context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
    if (LayoutInflater == null) {
        throw new AssertionError("LayoutInflater not found.");
    }
    return LayoutInflater;
}

在Activity內部調用getLayoutInflater方法其實調用的是PhoneWindow的mLayoutInflater:

public PhoneWindow(Context context) {
    super(context);
    mLayoutInflater = LayoutInflater.from(context);
}

所以，這幾個方法實際上殊途同歸，都是通過調用Context的getSystemService方法去獲取。獲取到的是PhoneLayoutInflater這個實現類，具體的獲取過程就不在這裡展開分析了。

public class Policy implements IPolicy {
	...
    public LayoutInflater makeNewLayoutInflater(Context context) {
        return new PhoneLayoutInflater(context);
    }
}

加載布局

我們用一個簡單的例子，介紹下LayoutInflater的用法：

這個例子的目標是在屏幕上展示一個按鈕，點擊按鈕時，會通過LayoutInflater把一個橙色背景的TextView以match_parent的形式加載到一塊寬高為300dp的RelativeLayout中。

首先創建兩個布局文件：

demo_layout.xml

<?xml version="1.0" encoding="utf-8"?>
<TextView xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_gravity="center"
    android:gravity="center"
    android:background="#ff750c"
    android:text="Hello , world !" />

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:text="點擊加載" />
    <RelativeLayout
        android:id="@+id/root"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:layout_centerInParent="true"/>
</RelativeLayout>

MainActivity.java

public class MainActivity extends Activity {
    RelativeLayout rootView;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        rootView = (RelativeLayout) findViewById(R.id.root);
        findViewById(R.id.button).setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                inflateView();
            }
        });
    }
    private void inflateView() {
        View insideView = LayoutInflater.from(MainActivity.this).inflate(R.layout.demo_layout, null);
        rootView.addView(insideView);
    }
}

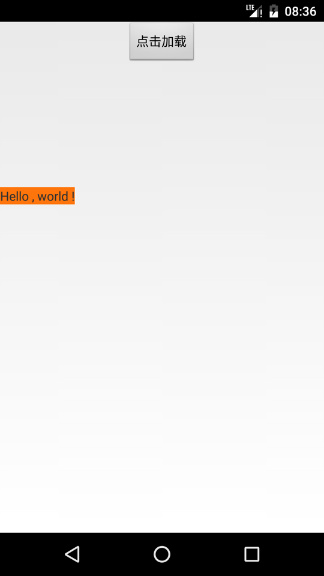

編譯運行，點擊點擊加載按鈕，結果如下：

可以看到，我們成功把demo_layout.xml對應布局中的TextView加載進來了。

但遺憾的是，加載進來的TextView寬高並不是我們期望的300×300大小╮(╯▽╰)╭。

那麼問題來了：

  • 為什麼我們在布局文件中給TextView設置的寬高屬性失效了呢？
  • LayoutInflater又是如何把xml解析加載成為View的呢？

而且，inflate有多個不同的重載方法：

  1. inflate(int resource, ViewGroup root)
  2. inflate(int resource, ViewGroup root, boolean attachToRoot)
  3. inflate(XmlPullParser parser, ViewGroup root)
  4. inflate(XmlPullParser parser, ViewGroup root, boolean attachToRoot)

上面的例子只是使用了第一個方法，並且root的傳參還是null。

這些方法又有什麼不同的地方呢？

我們從源碼入手，去尋找這兩個問題的答案。

源碼解析

上文有提到，我們獲取的LayoutInflater實例其實是PhoneLayoutInflater，但PhoneLayoutInflater並沒有重寫inflate的幾個方法，所以我們的分析還是在LayoutInflater這個類展開。

首先比對下這幾個重載方法：

public View inflate(int resource, ViewGroup root) {
    // root不為空時，attachToRoot默認為true
    return inflate(resource, root, root != null);
}
public View inflate(int resource, ViewGroup root, boolean attachToRoot) {
    XmlResourceParser parser = getContext().getResources().getLayout(resource);
    try {
        return inflate(parser, root, attachToRoot);
    } finally {
        parser.close();
    }
}
public View inflate(XmlPullParser parser, ViewGroup root) {
    // root不為空時，attachToRoot默認為true
    return inflate(parser, root, root != null);
}
public View inflate(XmlPullParser parser, ViewGroup root, boolean attachToRoot) {
	...
}

原來，前三個方法最終調用的都是:

public View inflate(XmlPullParser parser, ViewGroup root, boolean attachToRoot) {
	...
}

而且，root不為空時，attachToRoot默認為true。布局id會被通過調用getLayout方法生成一個XmlResourceParser對象。

Android中布局文件都是使用xml編寫的，所以解析過程自然涉及xml的解析。常用的xml解析方式有DOM，SAX和PULL三種方式。DOM不適合xml文檔較大，內存較小的場景，所以不適用於手機這樣內存有限的移動設備上。SAX和PULL類似，都具有解析速度快，占用內存少的優點，而相對之下，PULL的操作方式更為簡單易用，所以，Android系統內部在解析各種xml時都用的是PULL解析器。

這裡解析布局xml文件時使用的就是Android系統提供的PULL方式。

我們繼續分析inflate方法。

inflate方法

public View inflate(XmlPullParser parser, ViewGroup root, boolean attachToRoot) {
        synchronized (mConstructorArgs) {

            final AttributeSet attrs = Xml.asAttributeSet(parser);
            // 首先注意result初值為root
            View result = root;
            try {
            	// 嘗試找到布局文件的根節點
                int type;
                while ((type = parser.next()) != XmlPullParser.START_TAG &&
                        type != XmlPullParser.END_DOCUMENT) {
                    // Empty
                }
                ...
                // 獲取當前節點名稱，如merge，RelativeLayout等
                final String name = parser.getName();

                ...
                // 處理merge節點
                if (TAG_MERGE.equals(name)) {
                	// merge必須依附在一個根View上
                    if (root == null || !attachToRoot) {
                        throw new InflateException("<merge /> can be used only with a valid "
                                + "ViewGroup root and attachToRoot=true");
                    }
                    rInflate(parser, root, attrs, false);
                } else {

                    View temp;

                    // 根據當前信息生成一個View
                    temp = createViewFromTag(root, name, attrs);
                    ...
                    ViewGroup.LayoutParams params = null;
                    if (root != null) {

                        // 如果指定了root參數的話，根據節點的布局參數生成合適的LayoutParams
                        params = root.generateLayoutParams(attrs);
                        // 若指定了attachToRoot為false，會將生成的布局參數應用於上一步生成的View
                        if (!attachToRoot) {
                            temp.setLayoutParams(params);
                        }
                    }
                    // 由上至下，遞歸加載xml內View，並添加到temp裡
                    rInflate(parser, temp, attrs, true);
                    // 如果root不為空且指定了attachToRoot為true時，會將temp作為子View添加到root中
                    if (root != null && attachToRoot) {
                        root.addView(temp, params);
                    }
                    // 如果指定的root為空，或者attachToRoot為false的時候，返回的是加載出來的View，
                    // 否則返回root
                    if (root == null || !attachToRoot) {
                        result = temp;
                    }
                }
            } ... // 異常處理
            return result;
        }
    }

首先定義布局根View這一個概念，注意與root並不是同一個東西：

  • root是我們傳進來的第二個參數
  • 布局根View則是傳遞進來的布局文件的根節點所對應的View

這個方法主要有下面幾個步驟：

  1. 首先查找根節點，如果整個xml文件解析完畢也沒看到根節點，會拋出異常；
  2. 如果查找到的根節點名稱是merge標簽，會調用rInflate方法繼續解析布局，最終返回root；
  3. 如果是其他標簽（View、TextView等），會調用createViewFromTag生成布局根View，並調用rInflate遞歸解析余下的子View，添加至布局根View中，最後視root和attachToRoot參數的情況最終返回view或者root。

從這裡我們可以理清root和attachToRoot參數的關系了：

  • root != null， attachToRoot == true：
    傳進來的布局會被加載成為一個View並作為子View添加到root中，最終返回root；
    而且這個布局根節點的android:layout_參數會被解析用來設置View的大小。
  • root == null， attachToRoot無用：
    當root為空時，attachToRoot是什麼都沒有意義，此時傳進來的布局會被加載成為一個View並直接返回；
    布局根View的android:layout_xxx屬性會被忽略。
  • root != null， attachToRoot == false：
    傳進來的布局會被加載成為一個View並直接返回。
    布局根View的android:layout_xxx屬性會被解析成LayoutParams並保留。(root只用來參與生成布局根View的LayoutParams)

現在可以解答文章開始留下的疑問了：

為何在布局文件中給TextView設置的android:layout屬性失效了?

回到例子中的代碼，我們加載布局的代碼是:

View insideView = LayoutInflater.from(MainActivity.this).inflate(R.layout.demo_layout, null);
rootView.addView(insideView);

即root傳參為空，與上面第2種情況對應，所以此時布局根View的android:layout_xx屬性都被忽略了。也就是相當於並沒有給TextView設置寬高，所以只能按默認的TextView大小顯示了。

稍微改變下代碼：

LayoutInflater.from(MainActivity.this).inflate(R.layout.demo_layout, rootView);

注意這段代碼等同於：

LayoutInflater.from(MainActivity.this).inflate(R.layout.demo_layout, rootView, true);

inflate方法在root不為空時，默認會將attachToRoot置為true。

這時等同於我們上面的情況1，由於此時infalte會將加載出來的View自動添加到root中，我們要把rootView.addView(insideView)一句移除，否則會遇到這樣的報錯：

java.lang.IllegalStateException: The specified child already has a parent. You must call removeView() on the child's parent first.
		at android.view.ViewGroup.addViewInner(ViewGroup.java:4454)
		at android.view.ViewGroup.addView(ViewGroup.java:4295)
		at android.view.ViewGroup.addView(ViewGroup.java:4235)
		at android.view.ViewGroup.addView(ViewGroup.java:4208)

再來運行看看：

終於達到我們想要的效果了！這也驗證了上面的第一個結論。

順便再用這個例子拓展一下，驗證我們的情況3，即root != null， attachToRoot == false時的情況：

View insideView = LayoutInflater.from(MainActivity.this).inflate(R.layout.demo_layout, rootView, false);
rootView.addView(insideView);

結果是一樣的，圖就不貼了，即root != null， attachToRoot == false時，root只是用來參與布局根View的大小、位置設置的。

好了，關於這兩個參數的疑問的解答就告一段落了，我們接著回到代碼，尋找另一個問題的答案。

繼續跟進rInflate和createViewFromTag方法。

rInflate方法

void rInflate(XmlPullParser parser, View parent, final AttributeSet attrs,
        boolean finishInflate) throws XmlPullParserException, IOException {
    ...
    while (((type = parser.next()) != XmlPullParser.END_TAG ||
            parser.getDepth() > depth) && type != XmlPullParser.END_DOCUMENT) {
        ...
        final String name = parser.getName();

        // 解析“requestFocus”標簽，讓父View調用requestFocus()獲取焦點
        if (TAG_REQUEST_FOCUS.equals(name)) {
            ...
        } else if (TAG_INCLUDE.equals(name)) {
        	...
        } else if (TAG_MERGE.equals(name)) {
        	...
        } else if (TAG_1995.equals(name)) {
            ...
        } else {
        	// 調用createViewFromTag生成一個View
            final View view = createViewFromTag(parent, name, attrs);
            // 逐層遞歸調用rInflate，解析view嵌套的子View
            rInflate(parser, view, attrs, true);
            // 將解析生成子View添加到上一層View中
            viewGroup.addView(view, params);
        }
    }
    // 內層子View被解析出來後，將調用其父View的“onFinishInflate()”回調
    if (finishInflate) parent.onFinishInflate();
}

首先是幾個特殊標簽的處理，如requestFocus、include等，為了把握住主要脈絡，我們不做展開，直接看最後一個else的內容。

原來，rInflate主要是調用了createViewFromTag生成當前解析到的View節點，並遞歸調用rInflate逐層生成子View，添加到各自的上層View節點中。

當某個節點下面的所有子節點View解析生成完成後，才會調起onFinishInflate回調。

所以createViewFromTag才是真正生成View的地方啊。

createViewFromTag方法

View createViewFromTag(View parent, String name, AttributeSet attrs) {
    ...
    try {
        View view;
        if (mFactory2 != null) view = mFactory2.onCreateView(parent, name, mContext, attrs);
        else if (mFactory != null) view = mFactory.onCreateView(name, mContext, attrs);
        else view = null;
        if (view == null && mPrivateFactory != null) {
            view = mPrivateFactory.onCreateView(parent, name, mContext, attrs);
        }

        // 三個Factory都不存在調用LayoutInflater自己的onCreateView或者createView
        //
        // 如果View標簽中沒有"."，則代表是系統的widget，則調用onCreateView，
        // 這個方法會通過"createView"方法創建View
        // 不過前綴字段會自動補"android.view."前綴。
        if (view == null) {
            if (-1 == name.indexOf('.')) {
                view = onCreateView(parent, name, attrs);
            } else {
                view = createView(name, null, attrs);
            }
        }
        return view;
    } catch (InflateException e) {
        ...
    } ...
}
public interface Factory {
    public View onCreateView(String name, Context context, AttributeSet attrs);
}

首先會依次調用mFactory2、mFactory和mPrivateFactory三者之一的onCreateView方法去創建一個View。
如果這幾個Factory都為null，會調用LayoutInflater自己的onCreateView或者createView來實例化View。

自定義Factory一個十分有用的使用場景就是實現應用換膚，有興趣的讀者可以參考我開源的Android-Skin-Loader中的具體細節。

通常情況下，自定義工廠mFactory2、mFactory和私有工廠mPrivateFactory是空的，當Activity繼承自AppCompatActivity時，才會存在自定義Factory。

所以，生成View的重任就落在了onCreateView和createView身上。

onCreateView調用的其實是createView，即View的節點名稱沒有.時，將自動補上android.view.前綴（即完整類名）：

protected View onCreateView(String name, AttributeSet attrs)
        throws ClassNotFoundException {
    return createView(name, "android.view.", attrs);
}

繼續關注的createView實現。

createView方法

public final View createView(String name, String prefix, AttributeSet attrs)
            throws ClassNotFoundException, InflateException {
        Constructor<? extends View> constructor = sConstructorMap.get(name);
        Class<? extends View> clazz = null;
        try {
            if (constructor == null) {
                // 緩存中不存在某View的構造方法，先new出來放緩存中
                clazz = mContext.getClassLoader().loadClass(
                        prefix != null ? (prefix + name) : name).asSubclass(View.class);

                ...
                constructor = clazz.getConstructor(mConstructorSignature);
                sConstructorMap.put(name, constructor);
            } else {
                ...
            }
            Object[] args = mConstructorArgs;
            args[1] = attrs;
            return constructor.newInstance(args);
        } catch (NoSuchMethodException e) {
            ...
        }
    }

這就是最後一步了，十分容易理解：

通過傳進來的全類名，調用newInstance來創建一個這個類的實例並返回，返回的這個實例就是我們需要的View了。

結合上面的遞歸解析過程，每個層級的節點都會被生成一個個的View，並根據View的層級關系add到對應的直接父View（上層節點）中，最終返回一個包含了所有解析好的子View的布局根View。

至此，通過xml來加載View的整個原理就分析完成了。

總結

最後，我們再次回顧下上面的分析結果：

inflate方法的參數關系

  • root != null， attachToRoot == true
    傳進來的布局會被加載成為一個View並作為子View添加到root中，最終返回root；
    而且這個布局根節點的android:layout_xxx參數會被解析用來設置View的大小；
  • root == null， attachToRoot無意義
    當root為空時，attachToRoot無論是什麼都沒有意義。此時傳進來的布局會被加載成為一個View並直接返回；
    布局根View的android:layout_xxx屬性會被忽略，即android:layout_xx屬性只有依附在某個ViewGroup中才能生效；
  • root != null， attachToRoot == false
    傳進來的布局會被加載成為一個View並直接返回。
    布局根View的android:layout_xxx屬性會被解析成LayoutParams並設置在View上，此時root只用於設置布局根View的大小和位置。

加載xml布局的原理

其實就是從根節點開始，遞歸解析xml的每個節點，每一步遞歸的過程是：通過節點名稱（全類名），使用ClassLoader創建對應類的實例，也就是View，然後，將這個View添加到它的上層節點（父View）。並同時會解析對應xml節點的屬性作為View的屬性。每個層級的節點都會被生成一個個的View，並根據View的層級關系add到對應的直接父View（上層節點）中，最終返回一個包含了所有解析好的子View的布局根View。

  1. 上一頁:
  2. 下一頁:
Android資訊
Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例
相關文章
熱門文章
Android錯誤解決方法集錦 Android 動態加載技術三個關鍵問題詳解 Android工程師面試題大全 Android 存儲系統之架構篇 如何反編譯Android 5.0 framework 使用 Camera2 API 實現 Android 手電筒應用
Android Notification 用法的4種形式

Android Notification在每一個Android應
關於Android中工作者線程的思考

本文系2015 北京 GDG Devfest分享內容整理。 在A
Android反編譯：反編譯工具和方法

前言 開發過程中有些時候會遇到一些功能，自己不知道該怎麼做，然而
Android 7.0 Nougat 不得不知的 11 項新功能

本文由碼農網 – 豆照建原創翻譯，轉載請看清文末的轉載要求，歡
閱讀排行版
Copyright © Android教程網 All Rights Reserved
